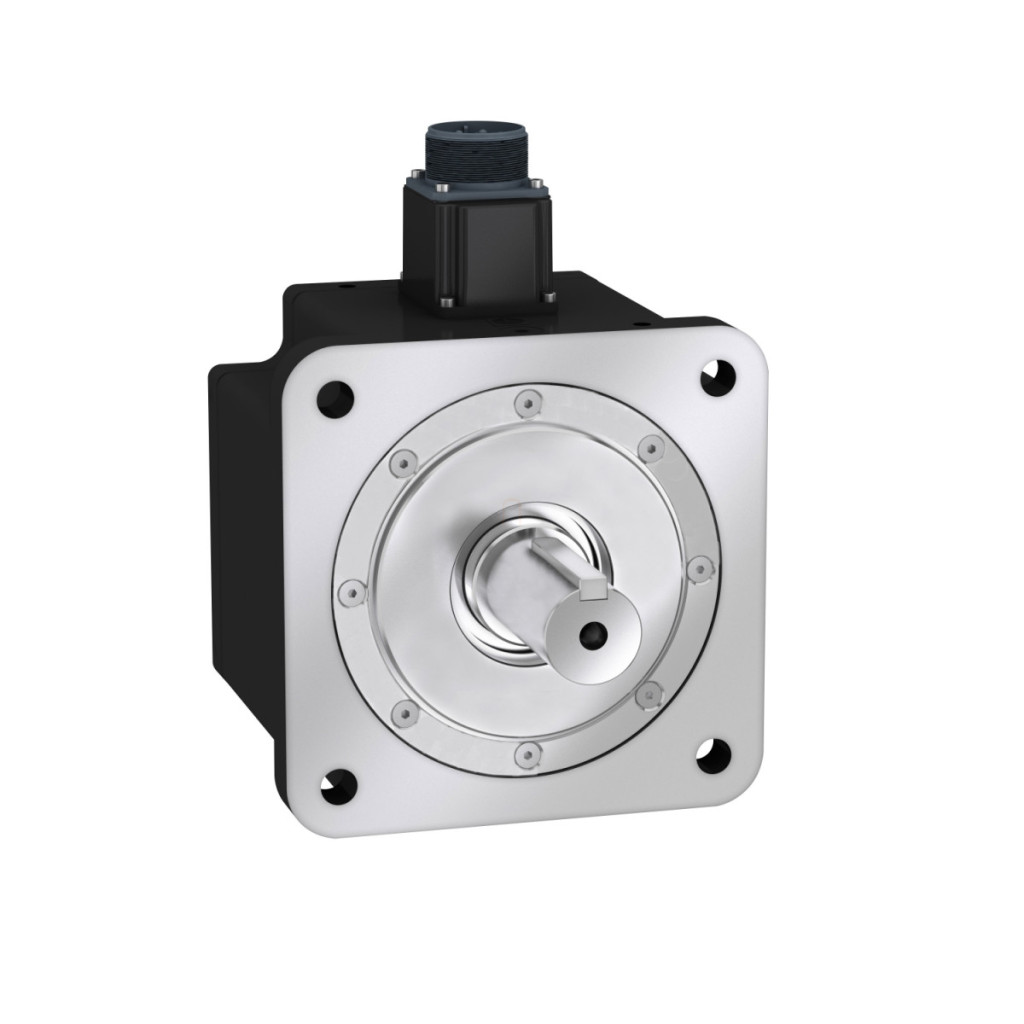

Servomotorul BCH2MR3523CA6C, parte a gamei de produse Lexium 28 de la Schneider Electric, este un sistem de acționare industrial de înaltă performanță și calitate. Acest motor cu inerție medie (53,56 kg.cm²) are o flanșă de montare standard asiatică de 180 mm, garnitură de ulei și arbore cu cheie, care asigură o conexiune directă cu echipamentul acționat. Motorul are o putere nominală de 3500 W, ceea ce permite o gamă largă de aplicații în diverse segmente ale automatizării industriale. Parametrii tehnici ai servomotorului BCH2MR3523CA6C relevă caracteristicile sale remarcabile. Acesta poate furniza un cuplu continuu de 16,7 Nm, în timp ce cuplul său maxim ajunge la 50,3 Nm. Motorul are o viteză nominală de 2000 rpm și o viteză mecanică maximă de 3000 rpm. Unitatea este trifazată și funcționează la o tensiune nominală de alimentare de 220 V. Curentul nominal continuu este de 16,55 A, în timp ce curentul maxim poate ajunge la 57,8 A. Feedback-ul motorului este asigurat de un codificator absolut cu o singură rotație de 20 de biți, care permite o poziționare extrem de precisă, cu o eroare unghiulară de numai 0,044 grade. Alte caracteristici tehnice importante ale BCH2MR3523CA6C includ un cuplu constant de 1,01 N.m/A și o forță contraelectromotoare constantă de 61 V/krpm (ambele măsurate la 20 °C). Rezistența statorului motorului este de 0,157 Ohm, inductanța sa este de 2,57 mH, iar constanta de timp electrică este de 18,66 ms (la 20 °C). Motorul are 5 perechi de poli, poate fi răcit prin convecție naturală și are un grad de protecție IP50 (în poziția de montare IM V3) și IP65 (în pozițiile de montare IM B5 și IM V1). Servomotorul poate funcționa la temperaturi ambientale cuprinse între -20 °C și +40 °C și este compatibil cu servomotoarele din seriile LXM26D și LXM28 într-o configurație trifazată de 3,5 kW, 220 V. Dimensiunile fizice ale motorului BCH2MR3523CA6C sunt bine definite: lungimea totală fără frână este de 202 mm, lungimea arborelui este de 79 mm, diametrul arborelui este de 35 mm, iar lățimea de blocare este de 10 mm. Motorul are 4 orificii de montare cu un diametru de 13,5 mm, situate pe un cerc cu un diametru de 200 mm. Colierul de centrare are un diametru de 114,3 mm și o adâncime de 4 mm. Conexiunea electrică se realizează printr-un conector MIL, ceea ce permite integrarea ușoară a sistemului în diverse medii industriale. Aceste specificații tehnice precise fac din servomotorul BCH2MR3523CA6C alegerea ideală pentru sarcini de mișcare de precizie în automatizarea industrială.
Schneider Electric Lexium 28 - BCH2MR3523CA6C - Servomotor BCH2, inerție medie, 3500 W, 180 mm, 2000 rpm, pentru 28 de acționări Date tehnice
Caracteristici principale
Familia de produse: Lexium 28
Denumire scurtă a dispozitivului: BCH2
Tipul produsului sau al componentei: Servomotor
Specificații tehnice
Viteza mecanică maximă: 3000 rpm
Tensiune nominală de alimentare: 220 V
Număr de faze de rețea: Trifazat
Curent de menținere continuu: 16,55 A
Cuplu de menținere continuu: 16,7 N.m LXM26D 22,9 A, 220 V, trifazic
16,7 N.m LXM28 22,9 A, 220 V, trifazat
Putere continuă: 3500 W
Cuplu maxim: 50,3 N.m pentru LXM26D 22,9 A, 220 V, trifazat
50,3 N.m pentru LXM28... 22,9 A, 220 V, trifazat
Putere nominală de ieșire: 3500 W pentru LXM26D 22,9 A, 220 V, trifazat
3500 W pentru LXM28... 22,9 A, 220 V, trifazat
Cuplu nominal: 16,7 N.m pentru LXM26D 22,9 A, 220 V, trifazat
16,7 N.m pentru LXM28... 22,9 A, 220 V, trifazat
Viteză nominală: 2000 rpm pentru LXM26D 22,9 A, 220 V, trifazat
2000 rpm pentru LXM28... 22,9 A, 220 V, trifazat
Curent maxim Irms: 57,8 A pentru LXM26D 3,5 kW, 220 V
57,8 A pentru LXM28... 3,5 kW, 220 V
Curent continuu maxim: 19 A
Caracteristici fizice
Capătul arborelui: Blocat
Diametrul arborelui: 35 mm
Lungime arbore: 79 mm
Lățime zăvor: 10 mm
Tip feedback: codificator absolut cu o singură rotație de 20 biți
Frână de reținere: Niciuna
Suport de montare: Flanșă standard asiatică
Dimensiune flanșă motor: 180 mm
Conexiune electrică: Conector MIL
Parametri electrici
Cuplu constant: 1,01 N.m/A la 20 °C
Forță contraelectromotoare constantă: 61 V/krpm la 20 °C
Număr de poli ai motorului: 5,0
Inerție de rotație: 53,56 kg.cm²
Rezistența statorului: 0,157 Ohm la 20 °C
Inductanța statorului: 2,57 mH la 20 °C
Constantă de timp electrică a statorului: 18,66 ms la 20 °C
Forță radială maximă Fr: 1200 N la 2000 rpm
Forță axială maximă Fa: 497 N
Mediu de funcționare
Grad de protecție IP: IP50 IM V3
IP65 IM B5, IM V1
Temperatură ambiantă de funcționare: -20...40 °C
