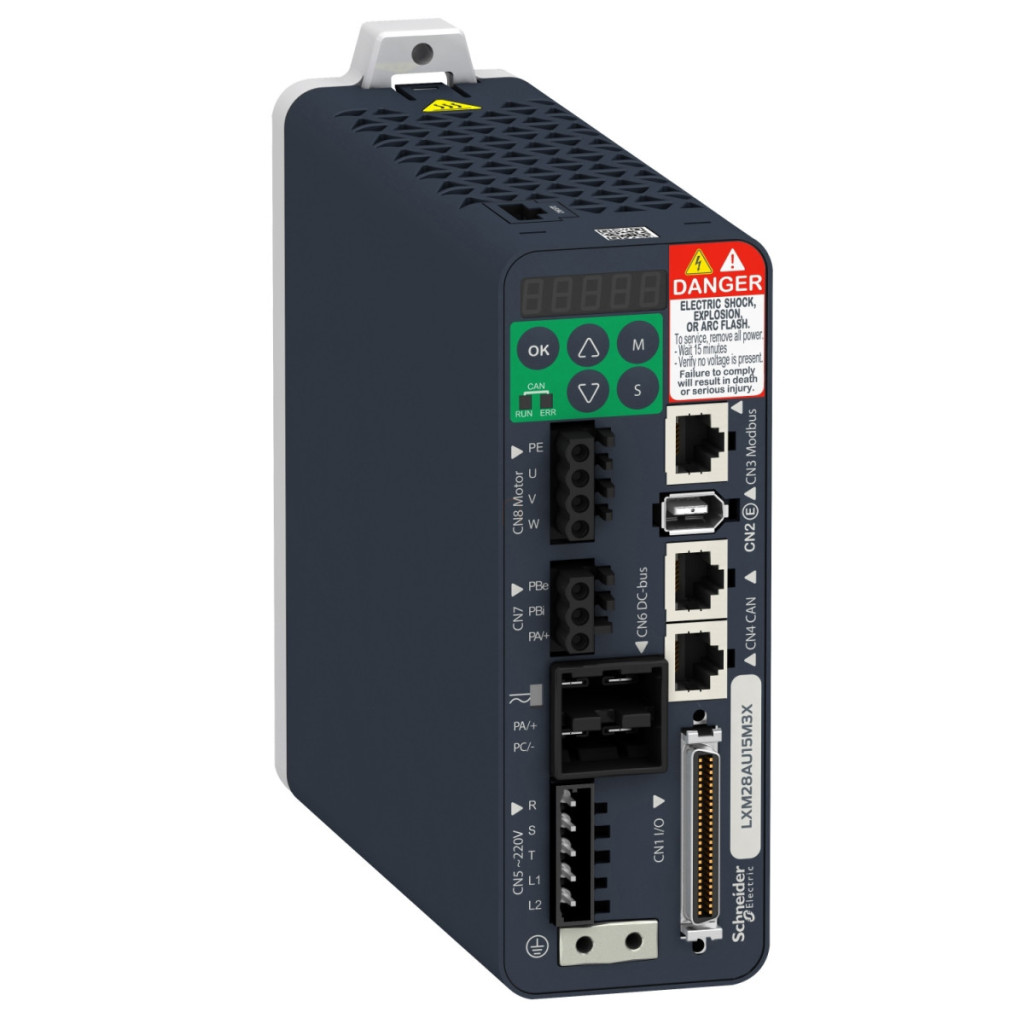

Schneider Electric Lexium 28 - LXM28AU10M3X -28 servomotor, 1000 W, 1/3f, 230 VAC, 1x Modbus, 2x CANopen/CANmotion date tehnice
Date generale
Familia de produse: Lexium 28
Denumire scurtă a dispozitivului: LXM28A
Tipul produsului: Servomotor de mișcare
Design: Carcasă compactă
Caracteristici electrice
Număr de faze de alimentare: Monofazată, trifazată
Tensiune nominală de alimentare: 200...240 V (- 10...15 %) trifazat, 200...240 V (- 20...15 %) monofazat
Limite de tensiune de alimentare: 200...255 V trifazat, 170...255 V monofazat
Frecvența rețelei: 50/60 Hz - 5...5 %
Interval de frecvență: 47,5...63 Hz
Filtru EMC: Fără filtru EMC
Curent de linie: 8,5 A 176,3 % 220 V, monofazat, 8,5 A 155,5% 220 V, trifazat
Curent de ieșire continuu: 7 A la 16 kHz
Curent de ieșire de vârf de 3 secunde: 21 A la 220 V
Putere continuă: 1000 W la 220 V
Putere nominală: 1 kW la 220 V 16 kHz
Frecvență de comutare: 16 kHz Categorie de supratensiune: III Curent maxim de scurgere: 4,5 mA Tensiune de ieșire: <= tensiune de alimentare Izolație electrică: Între sursa de alimentare și control
Conexiuni
Tip cablu: Cablu motor ecranat (temperatură: 0...55 °C) cupru
Conexiune electrică: Terminal cu arc, capacitate de prindere: 1,3...1,5 mm², AWG 16 (L1-L2) Terminal cu arc, capacitate de prindere: 1,3...1,5 mm², AWG 16 (R, S, T) Terminal cu arc, capacitate de prindere: 1,3...1,5 mm², AWG 16 (U, V, W, PE) Terminal cu arc, capacitate de prindere: 1,3...1,5 mm², AWG 16 (PA/+, PBe)
Intrări și ieșiri
Număr de intrări discrete: 8 programabile (CN1), 1 intrare tren de impulsuri (PTI) (CN1), 2 capturi rapide (CN1), 1 funcție de siguranță STO (CN9)
Tensiune intrare discretă: 24 V CC logică
Logică intrare discretă: Pozitivă sau negativă (CN1)
Număr de ieșiri discrete: 5 ieșiri logice (CN1) 12...24 V CC, 1 ieșire tren de impulsuri (PTO) (CN1)
Tensiune ieșire discretă: 12...24 V CC
Logică ieșire discretă: pozitivă sau negativă (CN1)
Număr de intrări analogice: 2
Eroare de precizie absolută: 0,1 %
Tip intrare analogică: intrare analogică tensiune V_REF: - 10...10 V, impedanță: 10 kOhm, rezoluție: 14 biți, intrare analogică de tensiune T_REF
Comunicare
Interfață de comunicare: CANopen, integrată, CANmotion, integrată
Tip conector: RJ45 (CN4) CANopen, pentru CANmotion
Metodă de acces: Slave
Viteză de transmisie: 250 kbit/s pentru lungimi de bus de 100…250 m pentru CANopen, CANmotion, 500 kbit/s pentru lungimi de bus de 4…100 m pentru CANopen, CANmotion, 1 Mbit/s pentru lungimi de bus de 4 m pentru CANopen, CANmotion
Număr de adrese: 1…127 pentru CANopen, CANmotion
Interfață fizică: RS485 Modbus pentru linie serială slave
Protecție și siguranță
Tip de protecție: Împotriva polarității inverse: semnal de intrare, Împotriva scurtcircuitului: semnal de ieșire, Supracurent: motor, Supra tensiune: motor, Sub tensiune: motor, Supraîncălzire: motor, Supraîncărcare: motor, Supra viteză: motor
Funcție de siguranță: STO (oprire cuplu de siguranță), integrată
Nivel de siguranță: SIL 2 conform IEC 61800-5-2: 2007, SIL 2 conform IEC 61508-1: 2010, categoria PL d/3 conform ISO 13849-1: 2008, SIL 2 conform ISO 13849-1: 2009/AC, SIL 2 conform IEC 60204-1: 2006, SIL 2 conform IEC 60204-1: 2009/A1, SIL 2 conform IEC 60204-1: 2010/AC, SIL 2 conform IEC 62061: 2012
Semnalele și afișajele
LED indicator de stare: 1 LED (roșu) încărcare, 1 LED (verde) RUN, 1 LED (roșu) defect
Funcție de semnalizare: Starea servomotorului și codurile de defect pe cinci unități de afișare cu 7 segmente
Condiții de mediu
Protecție IP: IP20
Rezistență la vibrații: 3M4 amplitudine = 3 mm (f = 9…200 Hz) conform IEC 60721-3-3
Rezistență la șocuri: 10 gn, tip I conform IEC 60721-3-3
Umiditate relativă: 5…95 % fără condensare Temperatura ambiantă de funcționare: 0…55 °C Temperatura ambiantă de depozitare: -25…65 °C Altitudine de funcționare: <= 1000 m fără reducerea performanței, > 1000...2000 m 1 % la 100 m
Dimensiuni și alte date
Lățime: 55 mm
Înălțime: 150 mm
Adâncime: 170 mm
Tip de răcire: Ventilator încorporat
Poziție de funcționare: Verticală
Conformitate produs: Servomotor BCH2 (130 mm, 1 motor) la 1000 W, Servomotor BCH2 (100 mm, 1 motor) la 1000 W, Servomotor BCH2 (130 mm, 2 motoare) la 900 W, servomotor BCH2 (130 mm, 4 stive de motoare) la 850 W
Marcaje: CE, CULus
