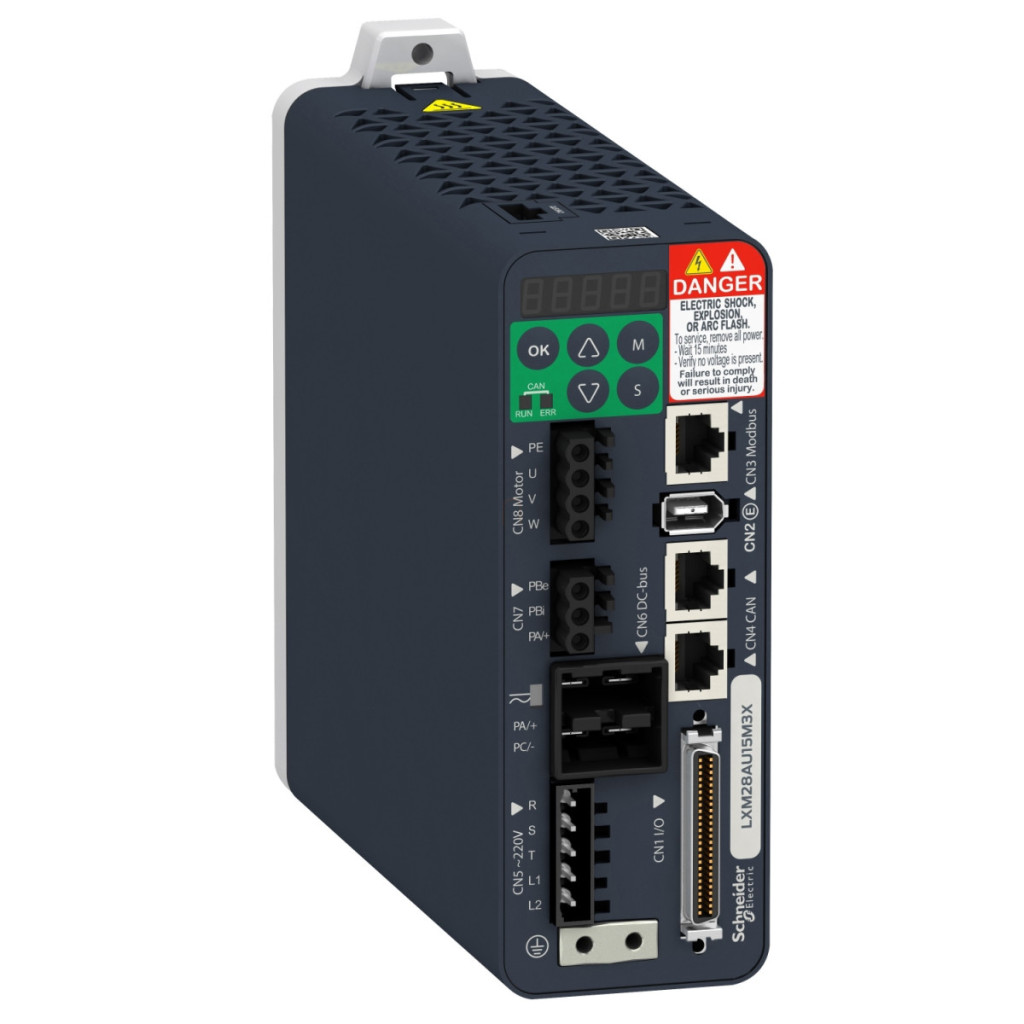

Servomotorul LXM28AU15M3X din familia de produse Lexium 28 de la Schneider Electric este un dispozitiv compact, de înaltă performanță, pentru controlul mișcării, ideal pentru aplicații industriale de precizie. Acest servomotor versatil poate fi alimentat atât de la rețele monofazate, cât și trifazate, în intervalul 200-240 V, și oferă o putere nominală de 1,5 kW. Servomotorul Lexium 28 seria LXM28AU15M3X oferă conectivitate flexibilă cu interfețe seriale integrate CANopen, CANmotion și Modbus. Cu 8 intrări digitale programabile, 5 ieșiri logice și intrări și ieșiri de tren de impulsuri (PTI/PTO), dispozitivul oferă o gamă largă de opțiuni de automatizare. Funcția de siguranță integrată (STO - Safe Torque Off) este conformă cu nivelul de siguranță SIL 2, care este esențial în aplicațiile industriale moderne. În ceea ce privește caracteristicile tehnice, LXM28AU15M3X oferă un curent de linie de 10 A (166,6% la 220 V) în modul monofazat și 10 A (144,8% la 220 V) în modul trifazat. Curentul de ieșire continuu este de 7 A la o frecvență de comutație de 16 kHz, în timp ce curentul de vârf poate fi de până la 21 A timp de 3 secunde. Serviciile de protecție ale dispozitivului includ protecție împotriva polarității inverse, scurtcircuit, supracurent, supratensiune, subtensiune, supraîncălzire, suprasarcină și viteză excesivă, oferind siguranță maximă pentru servomotoarele conectate. Compatibil cu servomotoare de tip BCH2 (130 mm, 3 stive de motoare) de până la 1500 W. În ceea ce privește designul, servomotorul este găzduit într-o carcasă compactă cu dimensiunile de 55 mm (lățime) x 150 mm (înălțime) x 170 mm (adâncime) și o greutate de numai 1,2 kg. Un ventilator integrat în dispozitivul cu clasă de protecție IP20 asigură o răcire adecvată. Conform specificațiilor mediului de funcționare, acesta poate fi utilizat la o temperatură ambiantă de 0-55 °C, cu o umiditate relativă de 5-95% (fără condens) și poate fi utilizat la altitudini de până la 1000 de metri deasupra nivelului mării, fără pierderi de performanță. Dispozitivul are marcaj CE și cULus și este conform cu IEC 61800-5-1 și, în ceea ce privește compatibilitatea electromagnetică, cu cerințele nivelului 3 de emisie condusă, categoria C3, conform IEC 61800-3.
Schneider Electric Lexium 28 - LXM28AU15M3X -28 servomotor, 1500 W, 1/3f, 230 VAC, 1x Modbus, 2x CANopen/CANmotion date tehnice
Caracteristici de bază
Familia de produse: Lexium 28
Denumire scurtă a dispozitivului: LXM28A
Tipul produsului sau al componentei: Servomotor de mișcare
Design: Carcasă compactă
Curent de linie: 10 A 166,6% la 220 V, monofazat
10 A 144,8% la 220 V, trifazat
Caracteristici suplimentare
Număr de faze de rețea: trifazat sau monofazat
Tensiune nominală de alimentare: 200...240 V (-10...15%) pentru trifazat
200...240 V (-20...15%) pentru monofazat
Limite de tensiune de alimentare: 200...255 V pentru trifazat
170...255 V pentru monofazat
Frecvența de alimentare: 50/60 Hz -5...5%
Frecvența rețelei: 47,5...63 Hz
Filtru EMC: Fără filtru EMC
Curent de ieșire continuu: 7 A la 16 kHz
Curent de vârf de ieșire (3s): 21 A la 220 V
Putere continuă: 1500 W la 220 V
Putere nominală: 1,5 kW la 220 V la 16 kHz
Frecvență de comutație: 16 kHz
Categorie de supratensiune: III
Curent maxim de scurgere: 4,5 mA
Tensiune de ieșire: <= tensiune de alimentare
Izolație electrică: Între alimentare și control
Tip cablu: Cablu motor ecranat (temperatură: 0...55 °C) cupru
Conexiuni
Conexiune electrică: Terminal cu arc, capacitate de prindere: 1,3...1,5 mm², AWG 16 (L1-L2)
Terminal cu arc, capacitate de prindere: 1,3...1,5 mm², AWG 16 (R, S, T)
Terminal cu arc, capacitate de prindere: 1,3...1,5 mm², AWG 16 (U, V, W, PE)
Terminal cu arc, capacitate de prindere: 1,3...1,5 mm², AWG 16 (PA/+, PBe)
Intrări și ieșiri
Număr de intrări discrete: 8 programabile (CN1)
1 intrare tren de impulsuri (PTI) (CN1)
2 capturi rapide (CN1)
1 funcție de siguranță STO (CN9)
Tensiune intrare discretă: 24 V CC logică
Logică intrare discretă: Pozitivă sau negativă (CN1) Număr de ieșiri discrete: 5 ieșiri logice (CN1) la 12...24 V CC
1 ieșire tren de impulsuri (PTO) (CN1) Tensiune ieșire discretă: 12...24 V CC
Logică ieșire discretă: Pozitivă sau negativă (CN1)
Număr de intrări analogice: 2
Eroare de precizie absolută: 0,1%
Tip intrare analogică: Intrare analogică tensiune V_REF: -10...10 V, impedanță: 10 kOhm, rezoluție: 14 biți
Intrare analogică de tensiune T_REF
Control și protecție
Tip semnal de control: Feedback encoder servomotor CN2
Tipuri de protecție: Polaritate inversă: semnal de intrare
Scurtcircuit: semnal de ieșire
Supracurent: motor
Supra tensiune: motor
Subtensiune: motor
Supraîncălzire: motor
Supraîncărcare: motor
Viteză excesivă: motor
Caracteristici de siguranță
Funcție de siguranță: STO (oprire cuplu de siguranță), integrată
Nivel de siguranță: SIL 2 conform IEC 61800-5-2: 2007
SIL 2 conform IEC 61508-1: 2010
PL d/categoria 3 conform ISO 13849-1: 2008
SIL 2 conform ISO 13849-1: 2009/AC
SIL 2 conform IEC 60204-1: 2006
SIL 2 conform IEC 60204-1: 2009/A1
SIL 2 conform IEC 60204-1: 2010/AC
SIL 2 conform IEC 62061: 2012
Interfețe de comunicare
Interfață de comunicare: CANopen, integrată
CANmotion, integrată
Tip conector: RJ45 (CN4) pentru CANopen, CANmotion
Metodă de acces: Slave Viteză de transmisie: 250 kbit/s pentru lungimi de magistrală de 100...250 m pentru CANopen, CANmotion
500 kbit/s pentru lungimi de magistrală de 4...100 m lungime de magistrală pentru CANopen, CANmotion
1 Mbit/s pentru 4 m lungime de magistrală pentru CANopen, CANmotion
Număr de adrese: 1...127 pentru CANopen, CANmotion
Interfață fizică: Linie serială RS485 Modbus pentru slave
Semnalele și afișajul
LED-uri indicatoare de stare: 1 LED (roșu) încărcare
1 LED (verde) RUN
1 LED (roșu) eroare
Funcție de semnalizare: Starea servomotorului și coduri de eroare cu cinci unități de afișare cu 7 segmente
Caracteristici fizice
Marcaj: CE
CULus
Tip de răcire: Ventilator integrat
Poziție de funcționare: Verticală
Compatibilitate produs: Servomotor BCH2 (130 mm, 3 stive de motoare) la 1500 W
Lățime: 55 mm
Înălțime: 150 mm
Adâncime: 170 mm
Greutate netă: 1,2 kg
Caracteristici de mediu
Compatibilitate electromagnetică: Emisii conduse - nivel de testare: Nivel 3, Categoria C3 conform IEC 61800-3
Standarde: IEC 61800-5-1
Grad de protecție IP: IP20
Rezistență la vibrații: amplitudine 3M4 = 3 mm (f = 9...200 Hz) conform IEC 60721-3-3
Rezistență la șocuri: 10 gn, tip I conform IEC 60721-3-3
Umiditate relativă: 5...95% fără condens
Temperatura ambiantă în timpul funcționării: 0...55 °C Temperatura ambiantă în timpul depozitării: -25...65 °C Altitudine de funcționare: <= 1000 m fără reducerea performanței
> 1000...2000 m 1% la fiecare 100 m
