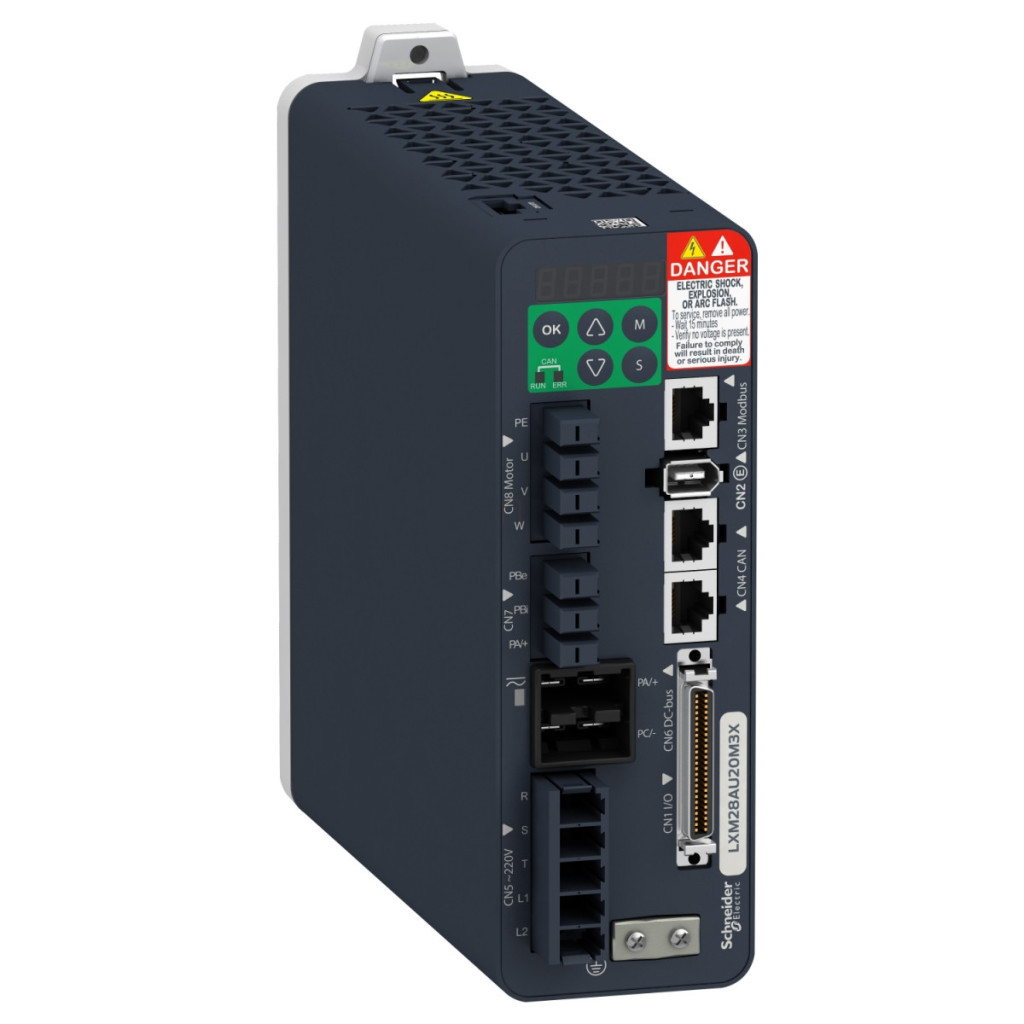

Schneider Electric Lexium 28 - LXM28AU20M3X -28 servomotor, 2000 W, 1/3f, 230 VAC, 1x Modbus, 2x CANopen/CANmotion date tehnice
Caracteristici generale
Familia de produse: Lexium 28
Denumire scurtă a dispozitivului: LXM28A
Tipul produsului sau componentului: Servomotor de mișcare
Format motor: Carcasă compactă
Caracteristici electrice
Curent de linie: 8,7 A la 137,1% la 220 V, trifazat
Număr de faze ale rețelei: trifazat
Tensiune nominală de alimentare: 200...240 V (- 10...15 %) trifazat
Limite tensiune de alimentare: 200…255 V trifazat
Frecvență de alimentare: 50/60 Hz - 5...5 %
Frecvență rețea: 47,5..,63 Hz Filtru EMC: Fără filtru EMC Curent de ieșire continuu: 12 A la 8 kHz Curent de ieșire 3s vârf: 36 A la 220 V
Putere continuă: 2000 W la 220 V
Putere nominală: 2 kW la 220 V 8 kHz
Frecvență de comutație: 8 kHz
Categorie de supratensiune: III
Curent maxim de scurgere: 1,35 mA
Tensiune de ieșire: <= tensiune de alimentare
Izolație electrică: Între sursa de alimentare și control
Cablu și conexiune
Tip cablu: Cablu motor ecranat (temperatură: 0...55 °C) cupru
Conexiune electrică: Conector cu arc, capacitate de prindere: 3,3...4 mm², AWG 12 (L1-L2) Conector cu arc, interval de prindere: 3,3...4 mm², AWG 12 (R, S, T) Conector cu arc, interval de prindere: 3,3...4 mm², AWG 12 (U, V, W, PE) Conector cu arc, interval de prindere: 3,3...4 mm², AWG 12 (PA/+, PBe)
Intrări și ieșiri
Număr de intrări discrete: 8 programabile (CN1), 1 intrare tren de impulsuri (PTI) (CN1), 2 fixare rapidă (CN1), 1 funcție de siguranță STO (CN9)
Tensiune intrare discretă: 24 V CC logică
Logică intrare discretă: Pozitivă sau negativă (CN1) Număr de ieșiri discrete: 5 ieșiri logice (CN1) 12...24 V CC, 1 ieșire tren de impulsuri (PTO) (CN1) Tensiune ieșire discretă: 12...24 V CC
Logică ieșire discretă: Pozitivă sau negativă (CN1)
Număr de intrări analogice: 2
Eroare de precizie absolută: 0,1 %
Tip intrare analogică: Intrare analogică tensiune V_REF: - 10...10 V, impedanță: 10 kOhm, rezoluție: 14 biți, intrare analogică de tensiune T_REF
Control și comunicare
Tip semnal de control: Feedback encoder servomotor CN2
Interfață de comunicare: CANopen, integrată; CANmotion, integrată; CANopen DS402; Ieșire tren de impulsuri; Intrare tren de impulsuri
Tip conector: RJ45 (CN4) pentru CANopen, CANmotion
Metodă de acces: Viteză de transmisie slave: 250 kbit/s pentru lungimi de bus de 100 până la 250 metri pentru CANopen și CANmotion; 500 kbit/s pentru lungimi de bus de 4 până la 100 metri pentru CANopen și CANmotion; 1 Mbit/s pentru lungimi de bus de 4 metri pentru CANopen și CANmotion
Număr de adrese: 1…127 pentru CANopen, CANmotion
Interfață fizică: RS485 Modbus Linie serială slave
Protecție și siguranță
Tip de protecție: Împotriva polarității inverse: semnal de intrare; Împotriva scurtcircuitului: semnal de ieșire; Împotriva supracurentului: motor; Împotriva supratensiunii: motor; Împotriva subtensiunii: motor; Împotriva supraîncălzirii: motor; Împotriva suprasolicitării: motor; Împotriva supraturării: motor
Funcție de siguranță: STO (oprire cuplu de siguranță), integrată
Nivel de siguranță: SIL 2 conform IEC 61800-5-2: 2007; SIL 2 conform IEC 61508-1: 2010; PL d/categoria 3 conform ISO 13849-1: 2008; SIL 2 conform ISO 13849-1: 2009/AC; SIL 2 conform IEC 60204-1: 2006; SIL 2 conform IEC 60204-1: 2009/A1; SIL 2 conform IEC 60204-1: 2010/AC; SIL 2 conform IEC 62061: 2012
Semnalele și afișajul
LED-uri indicatoare de stare: 1 LED (roșu) încărcare, 1 LED (verde) RUN, 1 LED (roșu) defect
Funcție de semnalizare: Starea servomotorului și codurile de eroare pe cinci unități de afișare cu 7 segmente
Caracteristici fizice
Marcaj: CE, CULus
Tip de răcire: Ventilator încorporat
Poziție de funcționare: Verticală
Compatibilitate produs: Servomotor BCH2 (130 mm, 4 stive de motoare) la 2000 W; Servomotor BCH2 (100 mm, 2 stive de motoare) la 2000 W; Servomotor BCH2 (180 mm, 1 stivă de motoare) la 2000 W
Lățime: 62 mm
Înălțime: 170 mm
Adâncime: 184 mm
Parametri de mediu
Compatibilitate electromagnetică: Emisii conduse - nivel de testare: Nivel 3, Categoria C3 conform IEC 61800-3
Standarde: IEC 61800-5-1
Certificări produs: CE, cULus
Grad de protecție IP: IP20
Rezistență la vibrații: 3M4 amplitudine = 3 mm (f = 9…200 Hz) conform IEC 60721-3-3
Rezistență la șocuri: 10 gn, tip I conform IEC 60721-3-3
Umiditate relativă: 5 până la 95 la sută fără condensare Temperatura aerului ambiant în timpul funcționării: 0 până la 55 grade Celsius Temperatura aerului ambiant în timpul depozitării: -25…65 °C Altitudine de funcționare: <= 1000 m fără reducerea performanței, > 1000...2000 m 1 % la 100 m Compatibilitate filtru EMC: Tip 022
