Servomotorul Schneider Electric Lexium seria 28 LXM28EU02M3X este un dispozitiv compact, de înaltă performanță, care poate fi alimentat atât de la rețeaua monofazată (170...255 V), cât și de la rețeaua trifazată (200...255 V). Acest servomotor de 200 W este deosebit de avantajos în aplicații care necesită un control precis al mișcării și o fiabilitate ridicată, toate acestea într-un format compact. Servomotorul LXM28EU02M3X furnizează un curent de ieșire continuu de 1,5 A, iar curentul de vârf poate ajunge până la 4,5 A pentru o perioadă scurtă (timp de 3 secunde). Frecvența de comutare este de 16 kHz, ceea ce contribuie la funcționarea silențioasă și stabilă a motorului. Servomotorul este pe deplin compatibil cu servomotoarele Schneider Electric BCH2 (60 mm, 1 stivă de motoare), permițându-le să formeze un sistem complet de acționare pentru diverse aplicații industriale. În ceea ce privește comunicarea, acesta este un dispozitiv extrem de flexibil. Oferă o interfață EtherCAT integrată cu o rată de transfer de date de 100 Mbit/s și are, de asemenea, un conector RS485 pentru comunicarea prin linie serială Modbus. Unitatea are 8 intrări digitale programabile, 2 intrări de captură rapidă, 1 funcție de siguranță STO (Safe Torque Off) încorporată, 5 ieșiri logice și 1 ieșire de impuls (PTO). Siguranța este un aspect cheie: dispozitivul este conform cu IEC 61800-5-2:2007, Standardele ISO 13849-1:2008 și IEC 62061:2012, asigurând un nivel de siguranță SIL 2. Unitatea este răcită prin convecție naturală, astfel încât nu necesită un ventilator de răcire separat, ceea ce îi sporește fiabilitatea. Are dimensiuni compacte: 55 mm lățime, 150 mm înălțime și 146 mm adâncime, cântărind doar 1 kg. Poziția de montare trebuie să fie verticală pentru a asigura o disipare adecvată a căldurii. Datorită clasei de protecție IP20, este potrivit în principal pentru instalarea în dulapuri de comandă. Intervalul său de temperatură de funcționare este de 0...55 °C, iar temperatura de depozitare este de -25...65 °C. Unitatea poate fi utilizată la sarcină maximă până la o altitudine de 1000 m deasupra nivelului mării, iar între 1000 și 2000 m, trebuie luată în considerare o reducere de 1% a performanței la fiecare 100 de metri.

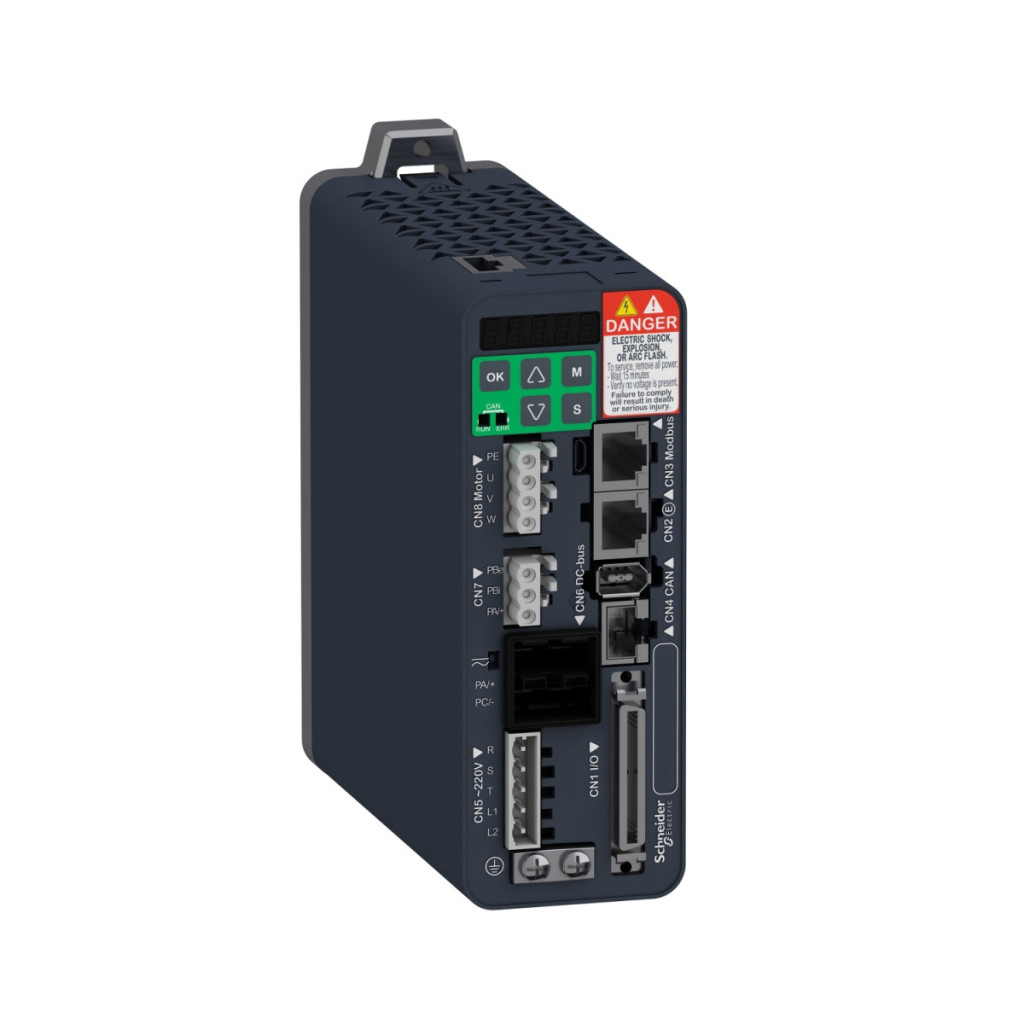

Schneider Electric Lexium 28 - LXM28EU02M3X -28 servomotor, 200 W, 1/3f, 230 VAC, 1x Modbus, 2x EtherCAT date tehnice
Caracteristici cheie
Familia de produse: Lexium 28
Denumire scurtă a dispozitivului: LXM28E
Tipul produsului sau al componentei: Servomotor de control al mișcării
Format: Carcasă compactă
Curent de linie: 2,4 A la 226,8% la 220 V, monofazat
Curent de linie: 2,4 A 200,7% la 220 V, trifazic
Alimentare electrică
Număr de faze de rețea: Trifazic sau monofazic
Tensiune nominală de alimentare: 200...240 V (- 10...15 %) trifazat
Tensiune nominală de alimentare: 200...240 V (- 20...15%) monofazată
Limite de tensiune de alimentare: 200…255 V trifazată
Limite de tensiune de alimentare: 170…255 V monofazată
Frecvență de alimentare: 50/60 Hz - 5...5%
Frecvența rețelei: 47,5...63 Hz
Ieșire
Curent de ieșire continuu: 1,5 A la 16 kHz
Curent de vârf de ieșire (3s): 4,5 A la 220 V
Putere continuă: 200 W la 220 V
Putere nominală: 0,2 kW la 220 V 16 kHz
Frecvență de comutare: 16 kHz
Tensiune de ieșire: <= tensiune de alimentare
Comunicare
Interfață de comunicare: EtherCAT, integrată
Tip conector: RJ45 (CN4) pentru EtherCAT
Mod de acces: Slave
Viteză de transmisie: 100 Mbit/s pentru EtherCAT
Interfață fizică: Linie serială RS485 Modbus pentru slave
Intrări și ieșiri
Număr de intrări discrete: 8 programabile (CN1), 2 cu acțiune rapidă (CN1), 1 funcție de siguranță STO (CN9)
Tensiune intrare discretă: 24 V CC pentru logică
Număr de ieșiri discrete: 5 ieșiri logice (CN1) 12...24 V CC, 1 ieșire tren de impulsuri (PTO) (CN1)
Tensiune ieșire discretă: 12...24 V CC Protecție și siguranță Tip de protecție: Polaritate inversă: semnal de intrare, Scurtcircuit: semnal de ieșire, Supracurent: motor, Supra tensiune: motor, Sub tensiune: motor, Supraîncălzire: motor, Supraîncărcare: motor, Supra viteză: motor Viteză excesivă: motor
Funcție de siguranță: STO (oprire cuplu de siguranță), integrată
Nivel de siguranță: SIL 2 conform IEC 61800-5-2: 2007, SIL 2 conform IEC 61508-1: 2010, PL d/categoria 3 conform ISO 13849-1: 2008, SIL 2 conform ISO 13849-1: 2009/AC, SIL 2 conform IEC 60204-1: 2006, SIL 2 conform IEC 62061: 2012
Caracteristici de mediu
Grad de protecție IP: IP20
Rezistență la vibrații: amplitudine 3M4 = 3 mm (f = 9…200 Hz) conform IEC 60721-3-3
Rezistență la șocuri: 10 gn, tip I conform IEC 60721-3-3
Umiditate relativă: 5…95 % fără condens
Temperatura ambiantă în timpul funcționării: 0…55 °C
Temperatura ambiantă în timpul depozitării: -25…65 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...2000 m 1 % la 100 de metri
Caracteristici fizice
Tip de răcire: Convecție naturală
Poziție de funcționare: Verticală
Compatibilitate produs: Servomotor BCH2 (60 mm, 1 stivă de motoare) 200 W
Lățime: 55 mm
Înălțime: 150 mm
Adâncime: 146 mm
Greutate netă: 1 kg
Standarde și certificări
Compatibilitate electromagnetică: Emisii conductive - nivel de testare: Nivel 3, Categoria C3 conform IEC 61800-3
Standarde: IEC 61800-5-1
Certificări de produs: CE, cULus
