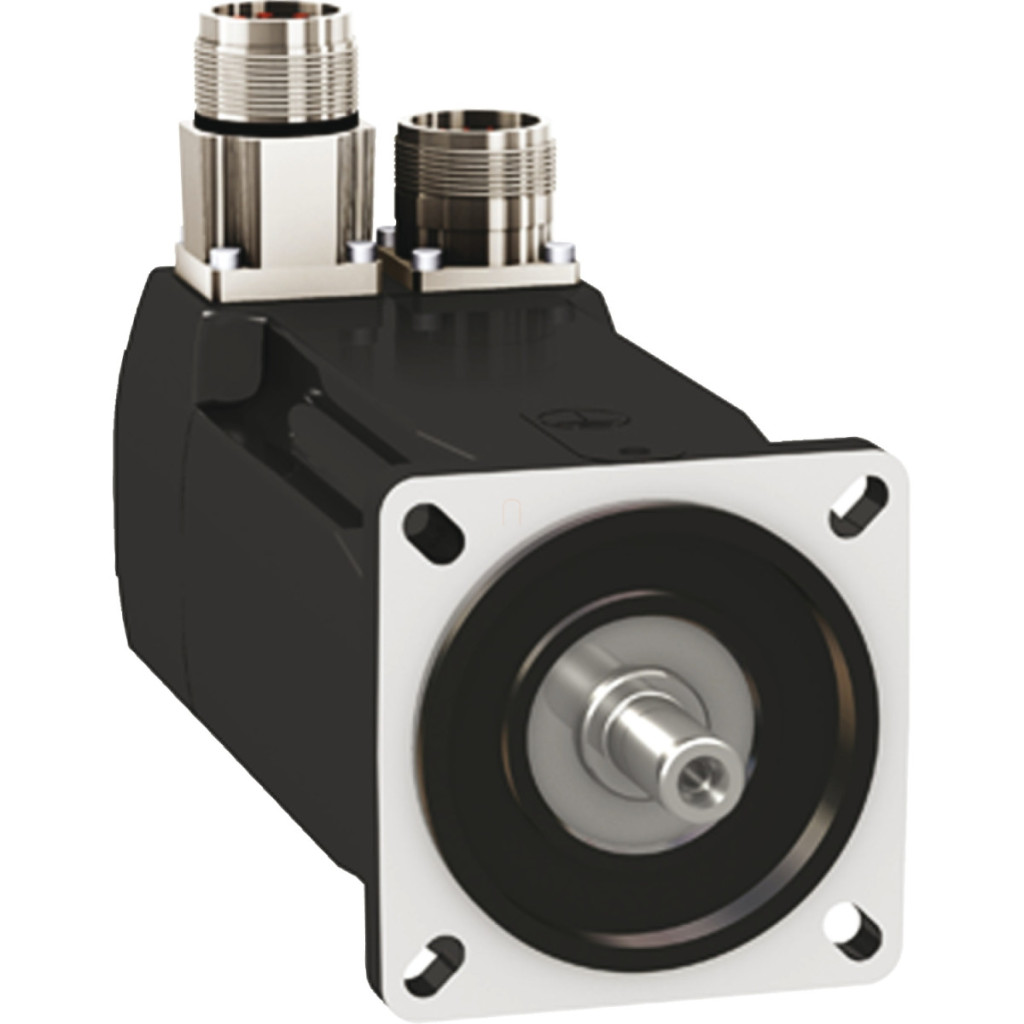

Servomotorul Schneider Electric BMH0701P02A1A este un produs de înaltă performanță din seria Lexium 32, dezvoltat pentru sarcini de automatizare de precizie. Acest servomotor compact cu flanșă de 70 mm oferă caracteristici de cuplu remarcabile și performanțe dinamice pentru poziționare precisă și control al mișcării în aplicații industriale. Motorul BMH0701P02A1A are o viteză mecanică maximă de 8000 rpm, oferind o flexibilitate excepțională pentru aplicații cu cerințe de viteză variabile. Motorul oferă un cuplu continuu de 1,2 Nm cu unitatea LXM32.U60N4 la o tensiune de alimentare trifazată de 400/480 V, în timp ce cu unitatea LXM32.D12N4 această valoare crește la 1,4 Nm. Cuplul maxim este de 4,2 Nm cu ambele unități de acționare, permițând performanțe dinamice excelente și un răspuns rapid la schimbările bruște de sarcină. Viteza nominală este de 3000 rpm cu unitatea LXM32.U60N4 și de 5000 rpm cu unitatea LXM32.D12N4, iar puterea nominală de ieșire este de 350 W și, respectiv, 700 W, în funcție de unitatea selectată. Motorul are un grad de protecție IP54, care oferă protecție împotriva prafului și stropirii cu apă, fiind ideal pentru utilizarea în medii industriale. Designul cu arbore neted cu diametrul de 11 mm și lungimea de 23 mm oferă opțiuni versatile de conectare. Sistemul de feedback este un encoder SinCos Hiperface multiturn de înaltă rezoluție, 131072 puncte/rotație × 4096 rotații, care permite o poziționare extrem de precisă. Motorul este proiectat fără frână și are o flanșă standard internațională, ceea ce simplifică instalarea în diverse aplicații. Din punct de vedere tehnic, motorul BMH0701P02A1A are un cuplu constant de 0,79 Nm/A și o forță contraelectromotoare constantă de 50,72 V/krpm la 120 °C. Motorul are 5 perechi de poli, inerție a rotorului de 0,59 kg.cm², rezistență a statorului de 8,3 Ohm și inductanță a statorului de 10,35 mH la 20 °C. Motorul are o lungime de 122 mm, este echipat cu o flanșă de 70 mm în conformitate cu standardele internaționale, are un diametru al jantei de centrare de 60 mm și 4 orificii de fixare cu un diametru de 5,5 mm pe un cerc cu pas de 82 mm. Conectarea se face cu conectori drepți, ceea ce facilitează cablarea în dulapul de comandă. Motorul este răcit prin convecție naturală, astfel încât nu necesită un sistem de răcire extern, ceea ce simplifică și mai mult instalarea și întreținerea.
Schneider Electric Lexium 32 - BMH0701P02A1A - Servomotor BMH, 70 mm, max. 750 W, max. 8000 rpm, 1,4 Nm, IP54, fără blocare, fără frână, pentru 32 de acționări Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 8000 rpm
Cuplu continuu: 1,2 N.m pentru LXM32.U60N4, 1,5 A, 400 V, trifazat
Cuplu continuu: 1,2 N.m pentru LXM32.U60N4 1,5 A, 480 V, trifazat
Cuplu continuu: 1,4 N.m pentru LXM32.D12N4 3 A, 400 V, trifazat
Cuplu continuu: 1,4 N.m pentru LXM32.D12N4 3 A, 480 V, trifazat
Caracteristici de performanță
Cuplu maxim de menținere: 4,2 N.m cu fiecare acționare
Putere nominală de ieșire: 350 W pentru LXM32.U60N4 1,5 A, 400/480 V, trifazat
Putere nominală de ieșire: 700 W pentru LXM32.D12N4 3 A, 400/480 V, trifazat
Cuplu nominal: 1,1 N.m pentru LXM32.U60N4 / 1,3 N.m pentru LXM32.D12N4
Viteza nominală: 3000 rpm pentru LXM32.U60N4 / 5000 rpm pentru LXM32.D12N4
Caracteristici fizice
Capătul arborelui: Arborele neted
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 131072 puncte/rotație × 4096 rotații
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Caracteristici electrice
Tensiune nominală de alimentare: 480 V
Număr de faze de rețea: Trei faze
Curent continuu de repaus: 1,78 A
Putere continuă: 1,05 W
Curent maxim Irms: 5,97 A pentru LXM32.U60N4 / 6 A pentru LXM32.D12N4
Caracteristici mecanice
Diametru arbore: 11 mm
Lungime arbore: 23 mm
Tip feedback: Multiturn SinCos Hiperface
Dimensiune flanșă motor: 70 mm
Constantă de cuplu: 0,79 N.m/A la 120 °C
Constanta forței contraelectromotoare: 50,72 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Inerția părții rotative: 0,59 kg.cm²
Rezistența statorului: 8,3 Ohm la 20 °C
Inductanța statorului: 10,35 mH la 20 °C
Constanta de timp electrică a statorului: 2,8 ms la 20 °C
Tip de răcire: Convecție naturală
Lungime: 122 mm
Diametru margine de centrare: 60 mm
