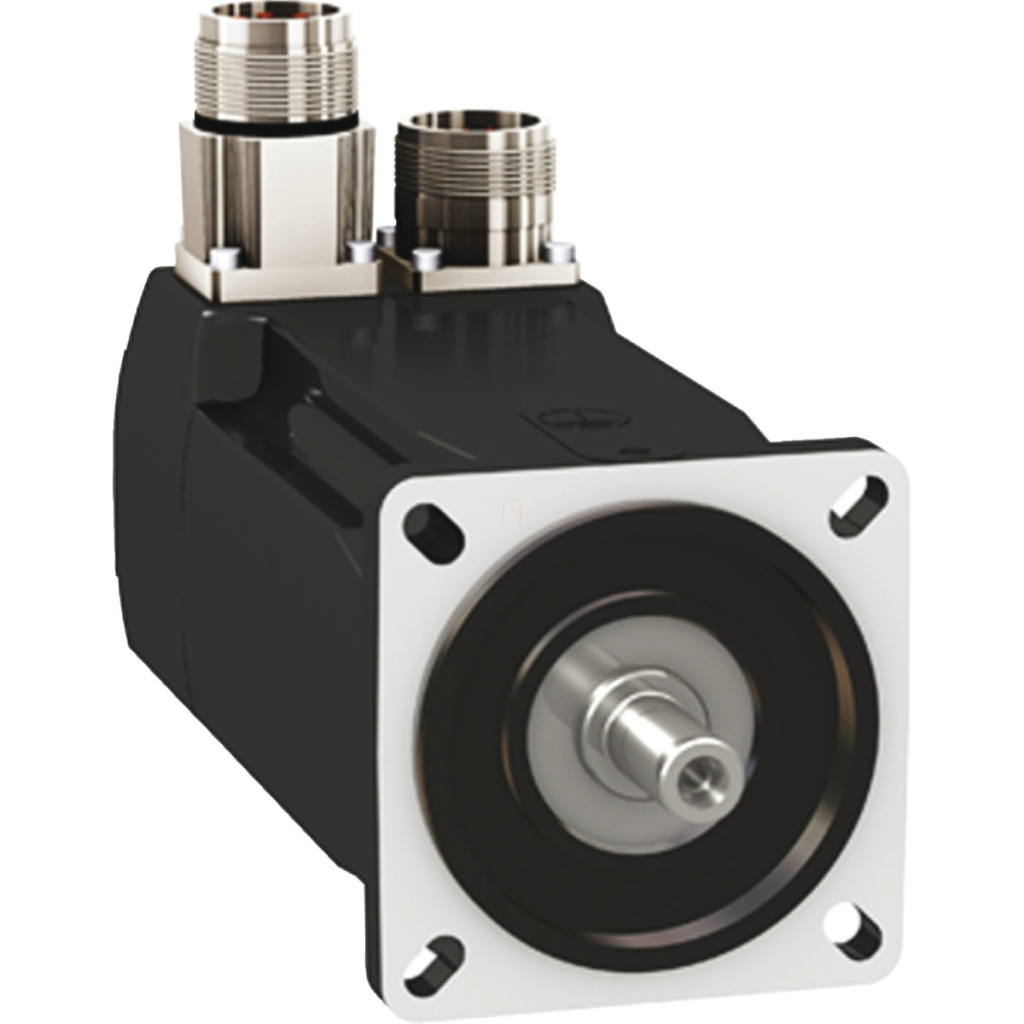

Schneider Electric Lexium 32 - BMH0701P12F1A - Servomotor BMH, 70 mm, max. 750 W, max. 8000 rpm, 1,4 Nm, IP54, cu blocare, frână, pentru 32 de acționări

Lățime: 200 mm

Lungime: 400 mm

Înălțime: 110 mm

Comandă specială

Schneider Electric Lexium 32 - BMH0701P12F1A - Servomotor BMH, 70 mm, max. 750 W, max. 8000 rpm, 1,4 Nm, IP54, cu blocare, frână, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH0701P12F1A - Servomotor BMH, 70 mm, max. 750 W, max. 8000 rpm, 1,4 Nm, IP54, cu blocare, frână, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485193106
Price: 5425.98 RON
Availability: InStock

5 425,98 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BMH0701P12F1A este complementul perfect pentru familia de acționări Lexium 32, oferind performanțe ridicate și funcționare precisă în aplicații de automatizare. Acest servomotor compact, dar puternic, este alegerea ideală pentru procesele industriale care necesită poziționare precisă și funcționare dinamică. Servomotorul BMH0701P12F1A are parametri tehnici remarcabili: poate funcționa la o viteză mecanică maximă de 8000 rpm, cu un cuplu continuu de 1,2 Nm și un cuplu maxim de până la 4,2 Nm. Motorul are parametri de funcționare diferiți în funcție de tipul de acționare Lexium 32: cu acționarea LXM32.U60N4, oferă un cuplu continuu de 1,2 Nm și o putere nominală de ieșire de 350 W, în timp ce cu acționarea LXM32.D12N4, aceste valori cresc la 1,4 Nm și 700 W. Viteza nominală a motorului poate fi de 3000 rpm sau 5000 rpm, în funcție de tipul de acționare utilizat. BMH0701P12F1A este compatibil cu acționările trifazate de tip LXM32.U60N4 și LXM32.D12N4 de 400-480 V, ceea ce oferă opțiuni flexibile de aplicare. Servomotorul este echipat cu o serie de caracteristici utile: are un capăt de arbore blocat, o frână încorporată (cu un cuplu de reținere de 3 Nm) și protecție standard IP54, care asigură o funcționare fiabilă chiar și în condiții mai dificile. Sistemul de feedback al motorului este extrem de precis, cu un codificator Multiturn SinCos Hiperface cu o rezoluție de 131072 puncte/rotație × 4096 rotații, asigurând o poziționare precisă. Motorul este echipat cu conectori drepți și are o flanșă standard internațională pentru o instalare ușoară. Motorul are o lungime totală de 161 mm, o dimensiune a flanșei de 70 mm și o greutate netă de numai 2,6 kg. Servomotorul BMH0701P12F1A are, de asemenea, parametri electrici excelenți: cuplu constant de 0,79 Nm/A (la 120 °C), EMF invers constant de 50,72 V/krpm (la 120 °C), rezistență a statorului de 8,3 Ohm (la 20 °C) și inductanță a statorului de 10,35 mH (la 20 °C). Motorul are 5 poli, iar inerția rotorului este de 0,7 kg.cm². Forța radială maximă (Fr) este de 660 N la 1000 rpm și scade odată cu creșterea vitezei, în timp ce forța axială maximă (Fa) este de 0,2 × Fr. Motorul este răcit prin convecție naturală, ceea ce simplifică funcționarea acestuia și reduce cerințele de întreținere.

Date tehnice BMH0701P12F1A

Caracteristici principale

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau componentului: Servomotor

Viteza mecanică maximă: 8000 rpm

Cuplu de menținere continuu:
1,2 N.m pentru LXM32.U60N4 1,5 A, 400 V, trifazat
1,2 N.m pentru LXM32.U60N4 1,5 A, 480 V, trifazat
1,4 N.m pentru LXM32.D12N4 3 A, 400 V, trifazat
1,4 N.m pentru LXM32.D12N4 3 A, 480 V, trifazat

Cuplu maxim de menținere:
4,2 N.m pentru LXM32.U60N4 1,5 A, 400 V, trifazat
4,2 N.m pentru LXM32.U60N4 1,5 A, 480 V, trifazat 4,2 N.m pentru LXM32.D12N4 3 A, 400 V, trifazat 4,2 N.m pentru LXM32.D12N4 3 A, 480 V, trifazat

Putere nominală de ieșire:
350 W pentru LXM32.U60N4 1,5 A, 400 V, trifazat
350 W pentru LXM32.U60N4 1,5 A, 480 V, trifazat
700 W pentru LXM32.D12N4 3 A, 400 V, trifazat
700 W pentru LXM32.D12N4 3 A, 480 V, trifazat

Cuplu nominal:
1,1 N.m pentru LXM32.U60N4 1,5 A, 400 V, trifazat
1,1 N.m pentru LXM32.U60N4 1,5 A, 480 V, trifazat
1,3 N.m pentru LXM32.D12N4 3 A, 400 V, trifazat
1,3 N.m pentru LXM32.D12N4 3 A, 480 V, trifazat

Viteza nominală:
3000 rpm pentru LXM32.U60N4 1,5 A, 400 V, trifazat
3000 rpm pentru LXM32.U60N4 1,5 A, 480 V, trifazat 5000 rpm pentru LXM32.D12N4 3 A, 400 V, trifazat 5000 rpm pentru LXM32.D12N4 3 A, 480 V, trifazat

Compatibilitate produs:
LXM32.U60N4 400...480 V trifazat
LXM32.D12N4 400...480 V trifazat

Capătul arborelui: Blocat

Grad de protecție IP: Standard IP54

Rezoluție feedback viteză: 131.072 puncte/rotație × 4.096 rotații

Frână de reținere: Încorporată

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori drepți

Informații suplimentare

Gama de produse compatibile: Lexium 32

Tensiune nominală de alimentare: 480 V

Număr de faze: Trifazat

Curent continuu de repaus: 1,78 A

Putere continuă: 1,05 W

Curent maxim Irms:
5,97 A pentru LXM32.U60N4
6 A pentru LXM32.D12N4

Curent continuu maxim: 5,97 A

Al doilea ax: A doua axă fără capăt

Diametru arbore: 11 mm

Lungime arbore: 23 mm

Lățime zăvor: 18 mm

Tip feedback: Multiturn SinCos Hiperface

Cuplu de reținere: frână de reținere 3 N.m

Dimensiune flanșă motor: 70 mm

Număr de stive motor: 1

Cuplu constant: 0,79 N.m/A la 120 °C

EMF invers constant: 50,72 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Inerție rotor: 0,7 kg.cm²

Rezistență stator: 8,3 Ohm la 20 °C

Inductanța statorului: 10,35 mH la 20 °C

Constanta de timp electrică a statorului: 2,8 ms la 20 °C

Forța radială maximă Fr:
660 N la 1000 rpm
520 N la 2000 rpm
460 N la 3000 rpm
410 N la 4000 rpm
380 N la 5000 rpm
360 N la 6000 rpm

Forță axială maximă Fa: 0,2 × Fr

Putere de acționare a frânei: 7 W

Tip de răcire: Convecție naturală

Lungime: 161 mm Diametrul colierului de centrare: 60 mm Adâncimea colierului de centrare: 2,5 mm Număr de orificii de fixare: 4 Diametrul orificiilor de fixare: 5,5 mm Distanța dintre orificiile de fixare: 82 mm Eroare de precizie unghiulară: ±0,5 mm 5,5 mm

Distanța între orificiile de fixare: 82 mm

Eroare de precizie unghiulară: 1,4 °

Referință de dimensionare: BMH0701P

Date

Lățime

200 mm

Lungime

400 mm

Înălțime

110 mm

EAN prezentat

3606485193106

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

2,8 kg/bucată

Numar articol

3606485193106
