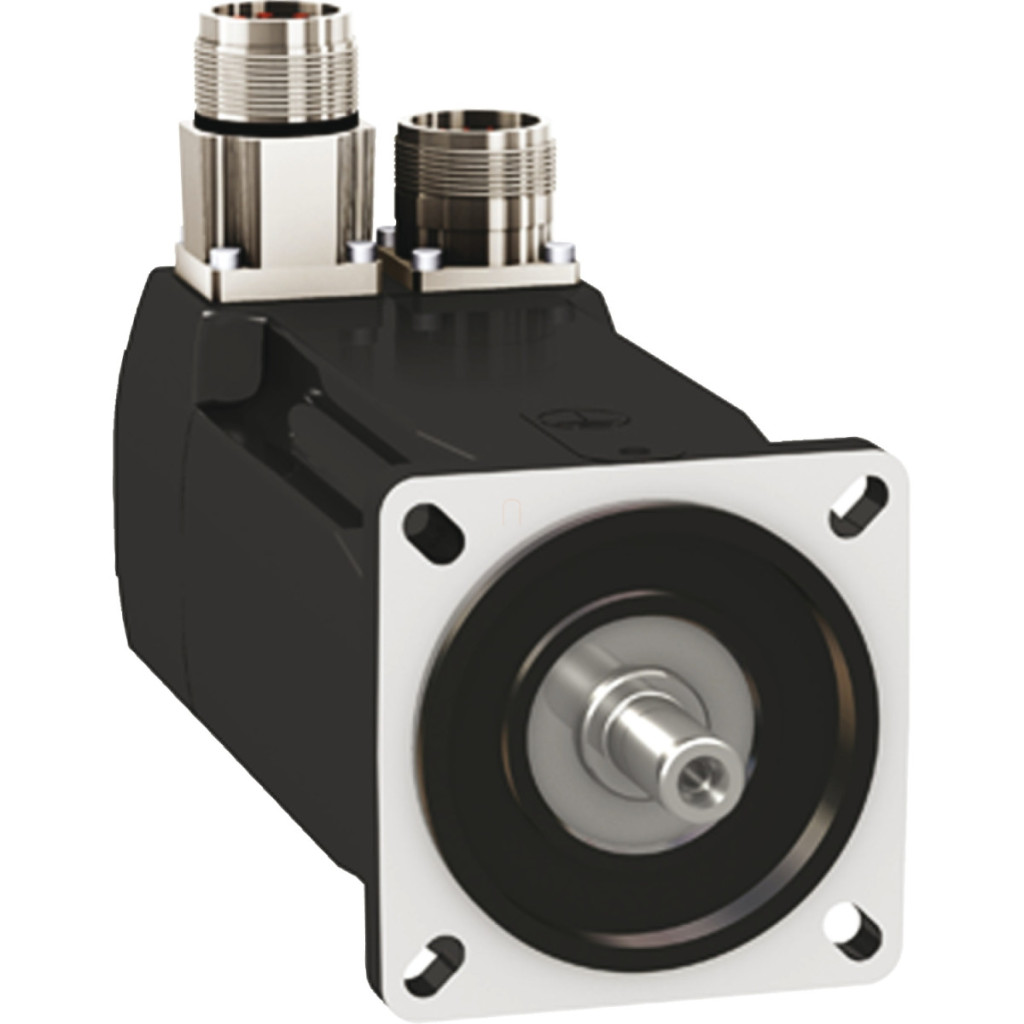

Servomotorul Schneider Electric BMH0701P16A1A face parte din seria Lexium 32, care oferă performanțe remarcabile și control precis pentru aplicații de automatizare industrială. Acest motor compact este ideal pentru aplicații care necesită poziționare precisă și funcționare dinamică într-un format compact. Servomotorul BMH0701P16A1A are o viteză mecanică maximă de 8000 rpm, oferind o viteză excepțională pentru majoritatea aplicațiilor industriale. Cuplul continuu al motorului variază între 1,2 și 1,4 Nm, în funcție de unitatea de control utilizată, în timp ce cuplul maxim poate ajunge la 4,2 Nm, oferind o dinamică excelentă la pornire și la schimbări rapide de sarcină. Acest servomotor este compatibil cu două unități de control Lexium diferite (LXM32.U60N4 sau LXM32.D12N4) cu o sursă de alimentare trifazată de 400-480 V. Puterea nominală de ieșire variază între 350 și 700 W, în funcție de unitatea de control, în timp ce cuplul nominal este de 1,1-1,3 Nm, iar viteza nominală variază între 3000 și 5000 rpm, în funcție de configurație. Motorul BMH0701P16A1A are un capăt de arbore blocat, ceea ce permite o conexiune mecanică sigură la elementele antrenate. Motorul are un grad de protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă în medii industriale. Rezoluția de feedback a vitezei este de 32768 puncte/rotație, ceea ce permite o poziționare extrem de precisă. Motorul nu are frână încorporată, poate fi montat cu o flanșă standard internațională și este echipat cu conectori drepți. Motorul are dimensiuni compacte: lungimea sa fără frână este de 122 mm, diametrul flanșei motorului este de 70 mm, diametrul arborelui este de 11 mm, iar lungimea arborelui este de 23 mm. Constanta de cuplu este de 0,79 Nm/A la 120 °C, iar constanta de tensiune inversă este de 50,72 V/krpm la 120 °C. Motorul are 5 poli, o inerție a rotorului de 0,59 kg.cm², o rezistență a statorului de 8,3 Ohm și o inductanță a statorului de 10,35 mH la 20 °C. Constanta de timp electrică a statorului este de 2,8 ms la 20 °C. Forța radială maximă a motorului BMH0701P16A1A variază între 360 și 660 N în funcție de viteză, în timp ce forța axială maximă este de 0,2 ori forța radială. Motorul poate fi răcit prin convecție naturală. Greutatea netă a carcasei motorului este de 1,6 kg. Acest motor este alegerea ideală pentru aplicații care necesită un servomotor compact, performant și precis, cum ar fi tehnologia de ambalare, aplicații de imprimare, manipularea materialelor sau orice alt domeniu în care este necesar un control precis al mișcării.
Schneider Electric Lexium 32 - BMH0701P16A1A - Servomotor BMH, 70 mm, max. 750 W, max. 8000 rpm, 1,4 Nm, IP54, cu blocare, fără frână, pentru 32 de acționări Date tehnice
Caracteristici de bază
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 8000 rpm
Cuplu continuu: 1,2 N.m pentru LXM32.U60N4 1,5 A, 400 V, trifazic
1,2 N.m pentru LXM32.U60N4 1,5 A, 480 V, trifazat
1,4 N.m pentru LXM32.D12N4 3 A, 400 V, trifazat
1,4 N.m pentru LXM32.D12N4 3 A, 480 V, trifazat
Cuplu maxim: 4,2 N.m
Putere nominală de ieșire: 350 W - 700 W (în funcție de unitatea de control)
Cuplu nominal: 1,1 - 1,3 N.m (în funcție de unitatea de control)
Viteză nominală: 3000 - 5000 rpm (în funcție de unitatea de control)
Compatibilitate și conectare
Compatibilitate produs: LXM32.U60N4 400...480 V trifazat
LXM32.D12N4 400...480 V trifazat
Capătul arborelui: Blocat
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 32768 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Parametri tehnici
Tensiune nominală de alimentare: 480 V
Număr de faze de alimentare: Trifazat
Curent continuu: 1,78 A
Putere continuă: 1,05 W
Curent maxim Irms: 5,97 A pentru LXM32.U60N4
6 A pentru LXM32.D12N4
Curent continuu maxim: 5,97 A
Arbore secundar: Fără capăt secundar al arborelui
Diametru arbore: 11 mm
Lungime arbore: 23 mm
Lățime zăvor: 18 mm Tip de feedback: SinCos Hiperface cu o singură rotație Dimensiunea flanșei motorului: 70 mm Număr de statori ai motorului: 1 Cuplu constant: 0,79 N.m/A la 120 °C
Tensiune de feedback constantă: 50,72 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Inerție de rotație: 0,59 kg.cm²
Rezistența statorului: 8,3 Ohm la 20 °C
Inductanța statorului: 10,35 mH la 20 °C
Constantă de timp electrică a statorului: 2,8 ms la 20 °C
Tip de răcire: Convecție naturală
Caracteristici fizice
Lungime: 122 mm
Diametru colier de centrare: 60 mm
Adâncime colier de centrare: 2,5 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 5,5 mm
Diametru cerc orificii de montare: 82 mm
Greutate netă: 1,6 kg
Referință dimensiune: BMH0701P
