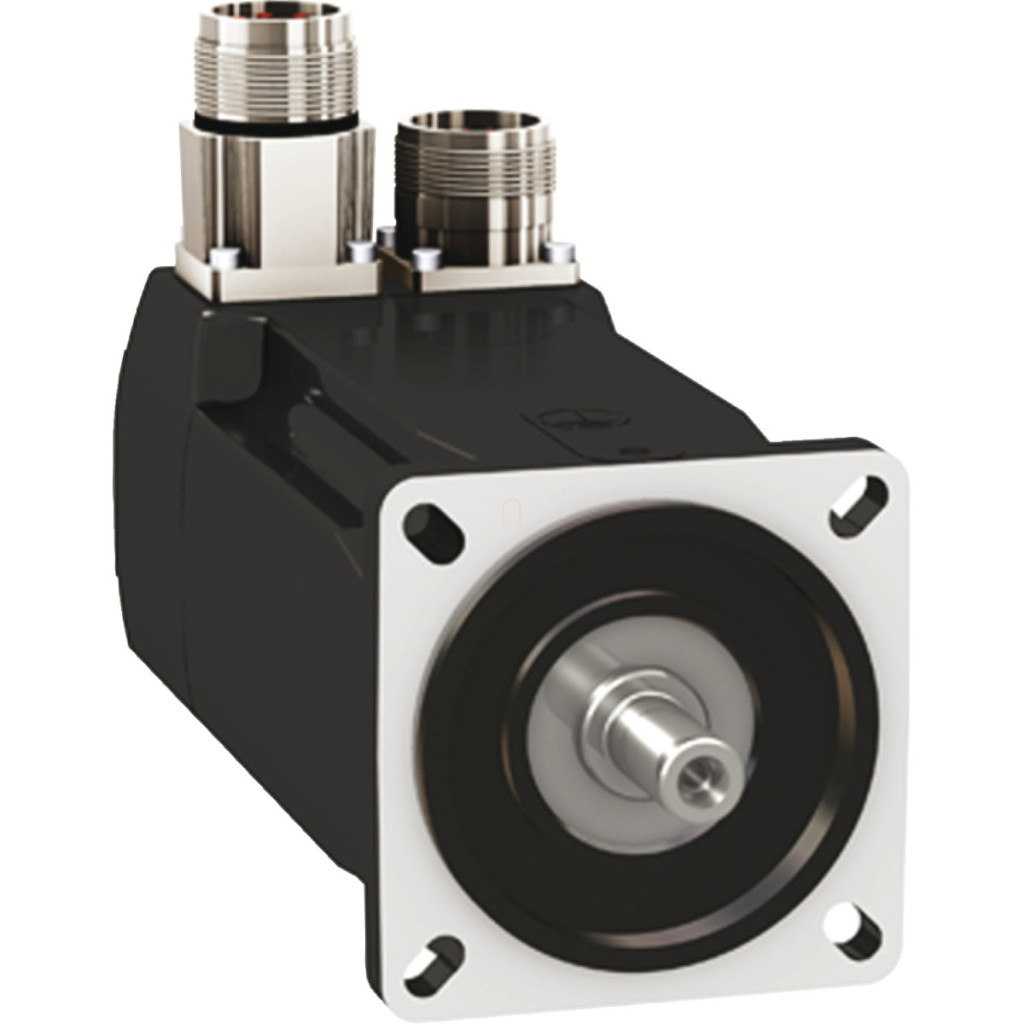

Servomotorul BMH0701T16F1A din gama de produse Lexium 32 de la Schneider Electric este o unitate de acționare compactă, de înaltă calitate, ideală pentru aplicații de control precis al mișcării. Acest servomotor BMH oferă performanțe și fiabilitate remarcabile în sistemele de automatizare, în special atunci când sunt necesare poziționarea precisă și profiluri de mișcare dinamice. Servomotorul BMH0701T16F1A are o viteză mecanică maximă de 8000 rpm, oferind o viteză excepțională pentru procese de operare rapide. Motorul are un cuplu de reținere continuu de 1,4 Nm, în timp ce cuplul său de reținere maxim poate ajunge la 4 Nm (pentru LXM32.U90M2 la o tensiune de alimentare de 230 V) sau chiar 4,2 Nm (pentru LXM32.D18M2 la o tensiune de alimentare de 115 V). Puterea nominală de ieșire este de 450 W sau 350 W, în funcție de tipul de acționare utilizat. Această putere face ca motorul să fie ideal pentru aplicații în care precizia și repetabilitatea ridicate sunt cerințe esențiale. Servomotorul BMH0701T16F1A este compatibil cu familia de acționări Lexium 32, în special cu tipurile LXM32.D18M2 (monofazat 115 V) și LXM32.U90M2 (monofazat 230 V), asigurând o integrare perfectă în sistem. Motorul are un capăt de arbore blocat, care oferă o capacitate crescută de transmisie a puterii, și este echipat cu o frână încorporată pentru oprire sigură și menținerea poziției. Clasa de protecție IP54 oferă o protecție adecvată împotriva prafului și stropirii cu apă, permițând utilizarea motorului într-o varietate de medii industriale. Rezoluția de feedback a vitezei de 32768 puncte/rotație asigură o precizie și o capacitate de poziționare excelente. Motorul poate fi montat cu o flanșă conform standardelor internaționale, ceea ce oferă flexibilitate în opțiunile de instalare. Conexiunea electrică este asigurată de conectori drepți, ceea ce facilitează instalarea și întreținerea. BMH0701T16F1A are, de asemenea, un cuplu de reținere de 3 Nm în frână, ceea ce asigură că motorul rămâne într-o poziție stabilă chiar și atunci când este oprit. Caracteristicile tehnice suplimentare ale motorului includ un tip de feedback SinCos Hiperface cu o singură rotație, o dimensiune a flanșei motorului de 70 mm, o constantă de cuplu de 0,49 N.m/A la 120 °C, o constantă a forței contraelectromotoare de 31,17 V/krpm la 120 °C, 5 poli ai motorului, o inerție a rotorului de 0,7 kg.cm², o rezistență a statorului de 3,2 ohmi la 20 °C și o inductanță a statorului de 4,045 mH la 20 °C. Motorul este răcit prin convecție naturală și are o lungime de 161 mm, cu un diametru al jantei de centrare de 60 mm. Motorul poate suporta o forță radială maximă de 660 N la 1000 rpm, care scade odată cu creșterea vitezei. Servomotorul BMH0701T16F1A este alegerea ideală pentru aplicații în care precizia, fiabilitatea și durabilitatea sunt esențiale, cum ar fi mașinile de ambalat, mașinile-unelte, echipamentele de fabricare a semiconductorilor sau alte aplicații industriale de precizie.
Schneider Electric Lexium 32 - BMH0701T16F1A -Date tehnice servomotor BMH
Caracteristici generale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 8000 rpm
Cuplu de reținere continuu: 1,4 Nm pentru LXM32.U90M2 3 A, 230 V, monofazat
Cuplu de reținere continuu: 1,4 Nm pentru LXM32.D18M2 6 A, 115 V, monofazat
Cuplu maxim de blocare: 4 N·m pentru LXM32.U90M2 la 3 A, 230 V, monofazat
Cuplu maxim de blocare: 4,2 N·m pentru LXM32.D18M2 la 6 A, 115 V, monofazat
Putere nominală de ieșire: 450 W Pentru LXM32.U90M2 3 A, 230 V, monofazat
Putere nominală de ieșire: 350 W Pentru LXM32.D18M2 6 A, 115 V, monofazat
Cuplu nominal: 1,1 Nm pentru LXM32.U90M2 3 A, 230 V, monofazat
Cuplu nominal: 1,35 Nm pentru LXM32.D18M2 6 A, 115 V, monofazat
Viteza nominală: 4000 rpm Pentru LXM32.U90M2 3 A, 230 V, monofazat
Viteza nominală: 2500 rpm Pentru LXM32.D18M2 6 A, 115 V, monofazat
Compatibilitate produs: LXM32.D18M2 115 V monofazat, LXM32.U90M2 230 V monofazat
Capăt arbore: Blocat
Grad de protecție IP: standard IP54
Rezoluție feedback viteză: 32768 puncte/rotație
Frână de reținere: încorporată
Suport de montare: flanșă standard internațional
Conexiune electrică: Conectori drepți
Informații suplimentare
Compatibilitate serie: Lexium 32
Tensiune nominală de alimentare: 240 V
Număr de faze de rețea: Trifazat
Curent continuu de repaus: 2,85 A
Putere continuă: 1,05 W
Curent maxim Irms: 9,56 A pentru LXM32.D18M2, 9,6 A pentru LXM32.U90M2
Curent continuu maxim: 9,56 A
Al doilea ax: Fără capătul al doilea al arborelui
Diametrul arborelui: 11 mm
Lungimea arborelui: 23 mm
Lățimea zăvorului: 18 mm
Tip de feedback: SinCos Hiperface cu o singură rotație
Cuplu de reținere: Frână de reținere 3 N·m
Dimensiunea flanșei motorului: 70 mm
Număr de unități motor: 1
Constantă de cuplu: 0,49 N·m/A la 120 °C
Constantă de forță contraelectromotoare: 31,17 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Inerție de rotație: 0,7 kg.cm²
Rezistență stator: 3,2 Ohm la 20 °C
Inductanța statorului: 4,045 mH la 20 °C
Constantă de timp electrică a statorului: 2,8 ms la 20 °C
Forță radială maximă Fr: 660 N la 1000 rpm, 520 N la 2000 rpm, 460 N la 3000 rpm, 410 N la 4000 rpm, 380 N la 5000 rpm, 360 N la 6000 rpm
Forță axială maximă Fa: 0,2 x Fr
Putere de acționare a frânei: 7 W
Tip de răcire: Convecție naturală
Lungime:161 mm Diametru margine de centrare: 60 mm Adâncime margine de centrare: 2,5 mm Număr orificii de montare: 4
Diametru orificiu de montare: 5,5 mm
Diametru cerc orificii de montare: 82 mm
Număr de faze de rețea: 3
Eroare de precizie unghiulară: 4,8°
Temperatura cuprului la cald: 135 °C
Temperatura magnetului la cald: 100 °C
Temperatura magnetului la temperatura camerei: 20 °C
