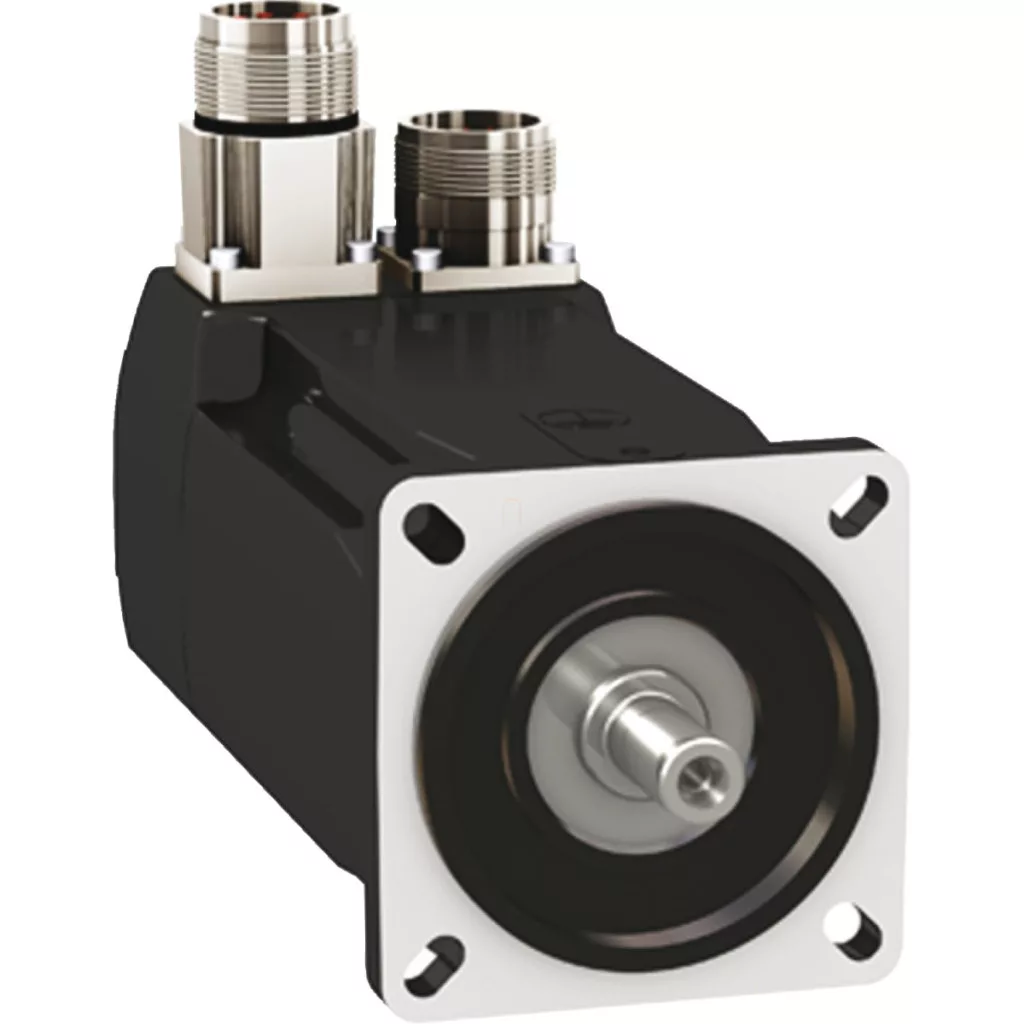

BMH0702P07A1A este un servomotor de înaltă performanță din gama de produse Lexium 32 de la Schneider Electric, oferind o soluție excelentă pentru aplicații industriale care necesită poziționare precisă și control al vitezei. Acest servomotor compact cu flanșă de 70 mm este alegerea ideală pentru mediile industriale în care controlul precis al mișcării este esențial. Servomotorul BMH0702P07A1A oferă caracteristici de performanță remarcabile. Motorul are o viteză mecanică maximă de 8000 rpm și o viteză nominală de 3000 rpm (cu surse de alimentare trifazate de 400V și 480V). Cuplul continuu este de 2,5 Nm, în timp ce cuplul nominal este de 2,2 Nm, iar cuplul maxim poate atinge impresionanta valoare de 7,4 Nm. Puterea nominală de ieșire este de 700 W, ceea ce asigură o aplicabilitate largă pentru diverse sarcini industriale. Motorul are un grad de protecție IP54, care oferă o protecție adecvată împotriva prafului și stropilor de apă pentru o funcționare fiabilă într-o varietate de medii. Detaliile tehnice ale BMH0702P07A1A sunt impresionante: motorul are un capăt de arbore neted, un diametru al arborelui de 11 mm și o lungime a arborelui de 23 mm. Sistemul de feedback al motorului este un encoder SinCos Hiperface multiturn de înaltă rezoluție, 32768 puncte/rotație × 4096 rotații, care permite o poziționare extrem de precisă. Motorul este montat folosind o flanșă care respectă standardele internaționale și este conectat folosind conectori drepți. Motorul nu are frână încorporată sau al doilea capăt al arborelui. Cuplul de inerție al rotorului este de 1,13 kg·cm², iar greutatea totală a motorului este de 2,3 kg, ceea ce favorizează mișcarea eficientă și răspunsul rapid la semnalele de control. Cuplul constant este de 0,84 N·m/A la 120 °C, iar constanta de tensiune este de 54,08 V/krpm la 120 °C. Motorul are 5 poli și conține 2 bobinaje. Motorul funcționează cu răcire prin convecție naturală, ceea ce favorizează performanțe fiabile în diverse condiții de funcționare. Servomotorul BMH0702P07A1A este compatibil cu familia de acționări Lexium 32, în special cu modelele LXM32·D12N4 cu o sursă de alimentare trifazată de 400-480 V. Motorul are un curent în stare staționară de 2,94 A și un curent continuu maxim de 9,68 A. Alți parametri importanți ai motorului includ o rezistență a statorului de 3,8 ohmi și o inductanță a statorului de 5,89 mH (ambele măsurate la 20 °C), precum și o constantă de timp electrică a statorului de 3,2 ms. BMH0702P07A1A are dimensiuni detaliate, inclusiv o lungime de 154 mm, un diametru al colierului de centrare de 60 mm și patru orificii de montare cu un diametru de 5,5 mm, care sunt situate pe un cerc cu un diametru de 82 mm. Valorile maxime ale forței radiale ale motorului la diferite viteze sunt specificate în detaliu, permițând proiectarea corespunzătoare a aplicației. Numărul de piesă al producătorului BMH0702P07A1A aparține seriei BMH0702P, care indică cu precizie tipul și specificațiile motorului pentru o identificare și compatibilitate ușoară.
BMH0702P07A1A Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 8000 rpm
Cuplu de menținere continuu: 2,5 N.m (3 A pentru LXM32.D12N4, 400 V, trifazat)
Cuplu maxim: 7,4 N.m (3 A pentru LXM32.D12N4, 400 V, trifazat)
Putere nominală de ieșire: 700 W (pentru LXM32.D12N4 la 3 A, 400 V, trifazat)
Cuplu nominal: 2,2 N.m (3 A, 400 V, trifazat)
Viteză nominală: 3000 rpm (3 A, 400 V, trifazat)
Compatibilitate și conectare
Compatibilitate produs: LXM32.D12N4 400...480 V trifazat
Capătul arborelui: Arborele neted
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 32768 puncte/rotație x 4096 rotații
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Informații suplimentare
Seriile compatibile: Lexium 32
Tensiune nominală de alimentare: 480 V
Număr de faze de rețea: Trifazat
Curent continuu de repaus: 2,94 A
Putere continuă: 1,51 W
Curent maxim Irms: 9,65 A (pentru LXM32.D12N4)
Curent continuu maxim: 9,68 A
Caracteristici fizice
Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 11 mm
Lungime arbore: 23 mm
Tip feedback: Multiturn SinCos Hiperface
Dimensiune flanșă motor: 70 mm
Număr de bobine motor: 2
Cuplu constant: 0,84 N.m/A la 120 °C
Tensiune constantă: 54,08 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Cuplu de inerție al rotorului: 1,13 kg.cm²
Rezistența statorului: 3,8 Ohm la 20 °C
Inductanța statorului: 5,89 mH la 20 °C
Constantă de timp electrică a statorului: 3,2 ms la 20 °C
Tip de răcire: Convecție naturală
Dimensiuni mecanice
Lungime: 154 mm
Diametru colier de centrare: 60 mm
Adâncime colier de centrare: 2,5 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 5,5 mm
Diametrul circular al orificiilor de montare: 82 mm
Greutate netă: 2,3 kg
Referință dimensiune: BMH0702P
