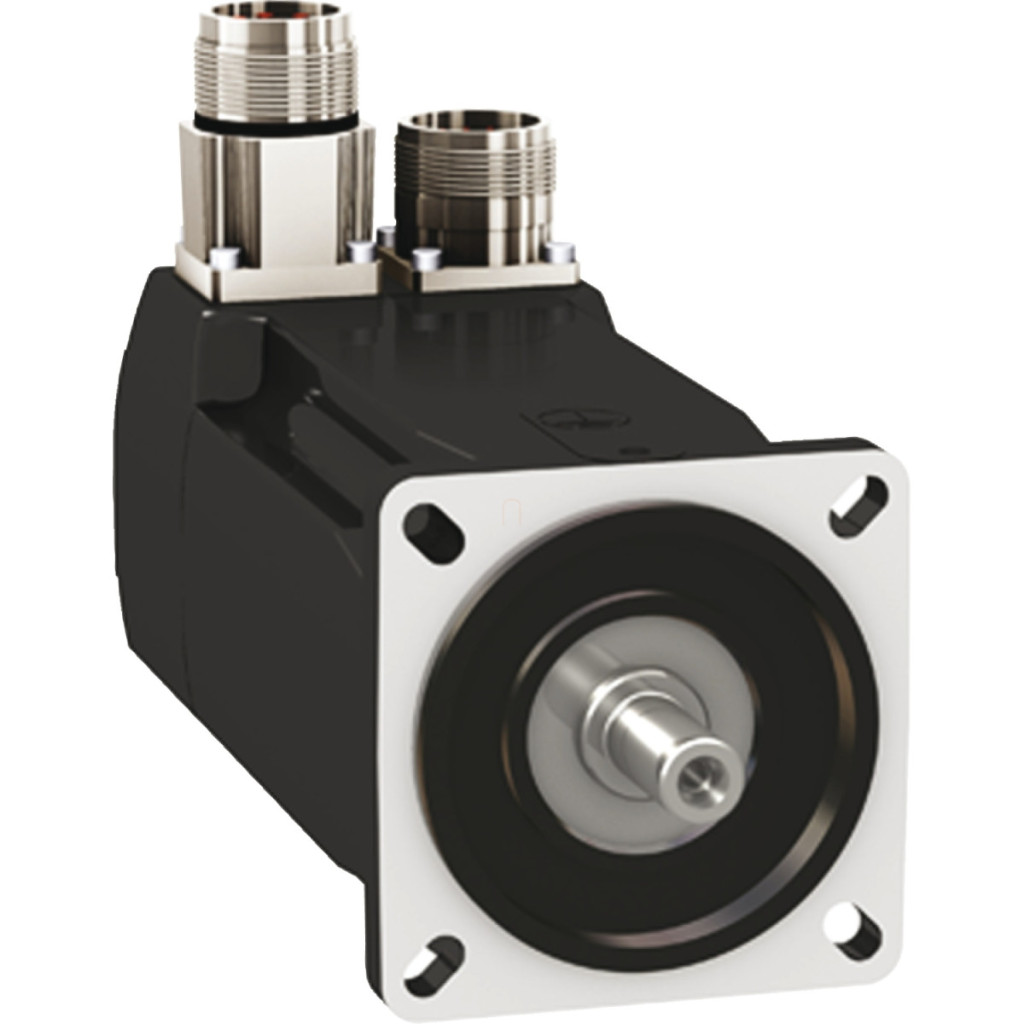

Schneider Electric Lexium 32 - BMH0702P07F1A - Servomotor BMH, 70 mm, max. 700 W, max. 8000 rpm, 2,5 Nm, IP54, fără blocare, pentru 32 de acționări

Lățime: 200 mm

Lungime: 400 mm

Înălțime: 110 mm

Comandă specială

Schneider Electric Lexium 32 - BMH0702P07F1A - Servomotor BMH, 70 mm, max. 700 W, max. 8000 rpm, 2,5 Nm, IP54, fără blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH0702P07F1A - Servomotor BMH, 70 mm, max. 700 W, max. 8000 rpm, 2,5 Nm, IP54, fără blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485193878
Price: 5387.96 RON
Availability: InStock

5 387,96 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BMH0702P07F1A face parte din familia de produse Lexium 32, care oferă performanțe excelente și control de precizie în aplicații de automatizare industrială. Acest servomotor compact este alegerea ideală pentru aplicații care necesită poziționare precisă și control dinamic al mișcării într-un spațiu redus. Modelul BMH0702P07F1A oferă un cuplu continuu de 2,5 Nm, în timp ce cuplul său maxim ajunge la 7,4 Nm, permițând o dinamică excelentă. Motorul are o viteză mecanică maximă de 8000 rpm și o viteză nominală de 3000 rpm. Cu o putere nominală de ieșire de 700 W, acest servomotor este perfect potrivit pentru sarcini cu cerințe de putere medie. Motorul suportă tensiune de alimentare trifazată de 400 V sau 480 V și este compatibil cu unitățile de acționare Lexium 32 seria LXM32.D12N4. Servomotorul are parametri tehnici excelenți: constantă de cuplu de 0,84 N.m/A, constantă de forță contraelectromotoare de 54,08 V/krpm la 120 °C, rezistență statorică de 3,8 Ohm și inductanță statorică de 5,89 mH la 20 °C. Feedback-ul este asigurat de un encoder Multiturn SinCos Hiperface de înaltă rezoluție, cu o rezoluție de 32768 puncte/rotație × 4096 rotații, care permite o poziționare extrem de precisă. Servomotorul are protecție IP54, ceea ce îl face rezistent la praf și stropi de apă, asigurând o utilizare versatilă într-o varietate de medii. Servomotorul BMH0702P07F1A este special conceput pentru o durată lungă de viață și o funcționare fiabilă. Motorul are un capăt de arbore neted, cu un diametru de 11 mm și o lungime de 23 mm. Motorul este, de asemenea, echipat cu o frână încorporată care oferă un cuplu de reținere de 3 Nm și permite menținerea poziției chiar și în cazul unei întreruperi de curent. Motorul este răcit prin convecție naturală și are dimensiuni compacte, cu o lungime totală de 193 mm, inclusiv frâna. Motorul are o flanșă care respectă standardele internaționale, ceea ce facilitează instalarea. Conexiunea electrică este asigurată de conectori drepți. Motorul are o greutate netă de 3,3 kg și poate fi integrat cu ușurință în sistemele de automatizare.

Schneider Electric Lexium 32 - BMH0702P07F1A - Servomotor BMH, 70 mm, max. 700 W, max. 8000 rpm, 2,5 Nm, IP54, fără blocare, pentru 32 de acționări Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 8000 rpm

Cuplu de reținere continuu: 2,5 N.m pentru LXM32.D12N4 la 3 A, 400 V, trifazat

Cuplu de reținere continuu: 2,5 N.m pentru LXM32.D12N4 la 3 A, 480 V, trifazat

Cuplu maxim de reținere: 7,4 N.m pentru LXM32.D12N4 la 3 A, 400 V, trifazat

Cuplu maxim de reținere: 7,4 N.m pentru LXM32.D12N4 la 3 A, 480 V, trifazat

Putere nominală de ieșire: 700 W pentru LXM32.D12N4, 3 A, 400 V, trifazat

Putere nominală de ieșire: 700 W pentru LXM32.D12N4, 3 A, 480 V, trifazat

Cuplu nominal: 2,2 N.m Pentru LXM32.D12N4: 3 A, 400 V, trifazat

Cuplu nominal: 2,2 N.m Pentru LXM32.D12N4: 3 A, 480 V, trifazat

Viteza nominală: 3000 rpm Pentru LXM32.D12N4 3 A, 400 V, trifazat

Viteza nominală: 3000 rpm Pentru LXM32.D12N4 3 A, 480 V, trifazat Compatibilitate produs: LXM32.D12N4 400...480 V trifazat

Capătul arborelui: Arborele neted

Grad de protecție IP: Standard IP54

Rezoluție feedback viteză: 32768 puncte/rotație x 4096 rotații

Frână de reținere: Încorporată

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori drepți

Caracteristici suplimentare

Compatibilitate familie de produse: Lexium 32

Tensiune nominală de alimentare [Us]: 480 V

Număr de faze de rețea: Trei faze

Curent continuu de repaus: 2,94 A

Putere continuă: 1,51 W

Curent maxim Irms: 9,65 A pentru LXM32.D12N4

Curent continuu maxim: 9,68 A

Al doilea arbore: Fără al doilea capăt al arborelui

Diametru arbore: 11 mm

Lungime arbore: 23 mm

Tip feedback: Multiturn SinCos Hiperface

Cuplu de reținere: Frână de reținere 3 N.m

Dimensiune flanșă motor: 70 mm Număr de stivuiri ale motorului: 2 Cuplu constant: 0,84 N.m/A la 120 °C Forță contraelectromotoare constantă: 54,08 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Cuplu de inerție al rotorului: 1,24 kg.cm² Rezistența statorului: 3,8 Ohm la 20 °C

Inductanța statorului: 5,89 mH la 20 °C

Constanta de timp electrică a statorului: 3,2 ms la 20 °C

Forța radială maximă Fr: 710 N la 1000 rpm

Forța radială maximă Fr: 560 N la 2000 rpm

Forța radială maximă Fr: 490 N la 3000 rpm

Forța radială maximă Fr: 450 N la 4000 rpm

Forța radială maximă Fr: 410 N la 5000 rpm

Forța radială maximă Fr: 390 N la 6000 rpm

Forța axială maximă Fa: 0,2 x Fr

Puterea de acționare a frânei: 7 W Tip de răcire: Convecție naturală Lungime: 193 mm Diametru colier de centrare: 60 mm Adâncime colier de centrare: 2,5 mm Număr de orificii de fixare: 4 Diametrul orificiilor de montare: 5,5 mm Diametrul orificiilor de montare: 82 mm Greutate netă: 3,3 kg Referință dimensiune: BMH0702P Număr de faze de alimentare: 3 Eroare unghiulară [precizie]: 4,8 ° Temperatura cuprului la încălzire: 135 °C Temperatura magnetului la încălzire: 100 °C Temperatura magnetului la temperatura camerei: 20 °C

Date

Lățime

200 mm

Lungime

400 mm

Înălțime

110 mm

EAN prezentat

3606485193878

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

2,8 kg/bucată

Numar articol

3606485193878
