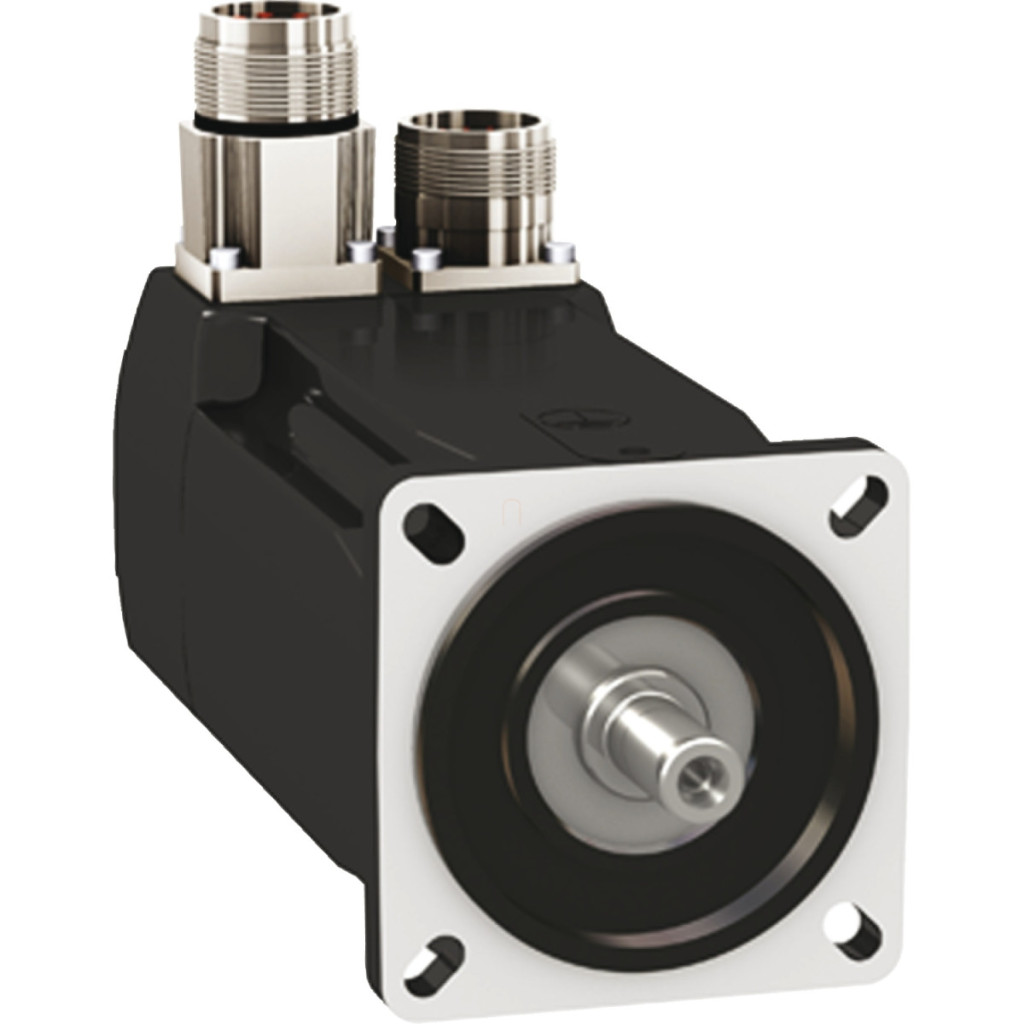

Servomotorul Schneider Electric BMH0702P12F1A este un membru performant al familiei de produse Lexium 32, oferind control precis și funcționare fiabilă în sistemele de automatizare industrială. Acest motor cu putere nominală de 700 W este alegerea perfectă pentru aplicații în care poziționarea precisă și controlul dinamic al mișcării sunt importante. Motorul BMH0702P12F1A are parametri tehnici remarcabili, inclusiv o viteză mecanică maximă de 8000 rpm și un cuplu continuu de 2,5 Nm. Cuplul maxim al motorului poate ajunge până la 7,4 Nm, ceea ce permite o performanță dinamică excelentă în cazul unor schimbări bruște de sarcină. Funcționând la o viteză nominală de 3000 rpm, acesta oferă un cuplu nominal de 2,2 Nm, fiind ideal pentru aplicații cu sarcină medie. Motorul are un grad de protecție IP54, oferind o protecție eficientă împotriva prafului și stropirii cu apă, asigurând o funcționare fiabilă chiar și în medii industriale. Codificatorul Multiturn SinCos Hiperface integrat în motorul BMH0702P12F1A oferă o precizie de poziționare remarcabilă, cu o rezoluție de 131072 puncte/rotație x 4096 rotații. Capătul arborelui blocat permite o transmisie fiabilă a puterii, în timp ce frâna încorporată (cu un cuplu de reținere de 3 Nm) menține în siguranță poziția chiar și în cazul unei întreruperi de curent. Motorul se răcește prin convecție naturală, ceea ce îi sporește fiabilitatea și reduce cerințele de întreținere. Diametrul arborelui este de 11 mm, lungimea arborelui este de 23 mm, iar dimensiunea blocării este de 18 mm, ceea ce îl face compatibil cu multe aplicații industriale. Motorul BMH0702P12F1A a fost optimizat special pentru utilizarea cu acționările Lexium 32, în special cu tipul LXM32.D12N4, cu o sursă de alimentare trifazată de 400-480 V. Motorul este echipat cu o flanșă conform standardelor internaționale, ceea ce facilitează instalarea în diverse mașini. Conectorii drepți permit cablarea ușoară. Caracteristicile tehnice suplimentare ale produsului includ o constantă de cuplu de 0,84 N.m/A, o constantă de forță contraelectromotoare de 54,08 V/krpm, 5 poli ai motorului, Inerție rotor 1,24 kg.cm², rezistență stator 3,8 Ohm și inductanță stator 5,89 mH (la 20 °C). Produsul cântărește 3,3 kg și are o lungime totală de 193 mm. BMH0702P12F1A este alegerea ideală pentru aplicații de precizie, cum ar fi mașini de ambalat, manipularea materialelor, mașini-unelte sau orice echipament industrial în care este importantă controlul precis, fiabil și dinamic al mișcării.
Schneider Electric Lexium 32 - BMH0702P12F1A - Servomotor BMH, 70 mm, max. 700 W, max. 8000 rpm, 2,5 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteză mecanică maximă: 8000 rpm
Cuplu continuu: 2,5 N.m pentru LXM32.D12N4 3 A, 400 V, trifazat
Cuplu continuu: 2,5 N.m pentru LXM32.D12N4 3 A, 480 V, trifazat
Cuplu maxim: 7,4 N.m pentru LXM32.D12N4 3 A, 400 V, trifazat
Cuplu maxim de reținere: 7,4 N.m Pentru LXM32.D12N4: 3 A, 480 V, trifazat
Putere nominală de ieșire: 700 W Pentru LXM32.D12N4: 3 A, 400 V, trifazat
Putere nominală de ieșire: 700 W Pentru LXM32.D12N4 3 A, 480 V, trifazat
Cuplu nominal: 2,2 N.m Pentru LXM32.D12N4 3 A, 400 V, trifazat
Cuplu nominal: 2,2 N.m Pentru LXM32.D12N4: 3 A, 480 V, trifazat
Viteză nominală: 3000 rpm Pentru LXM32.D12N4: 3 A, 400 V, trifazat
Viteză nominală: 3000 rpm Pentru LXM32.D12N4 3 A, 480 V, trifazat
Compatibilitate produs: LXM32.D12N4 400...480 V trifazat
Capătul arborelui: Blocat
Grad de protecție IP: standard IP54
Rezoluție feedback viteză: 131072 puncte/rotație x 4096 rotații
Frână de reținere: Da
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Informații suplimentare
Compatibilitate cu familia de produse: Lexium 32
Tensiune nominală de alimentare: 480 V
Număr de faze de rețea: Trifazată
Curent continuu de staționare: 2,94 A
Putere continuă: 1,51 W
Curent maxim Irms: 9,65 A pentru LXM32.D12N4
Curent continuu maxim: 9,68 A
Al doilea arbore: Fără al doilea capăt al arborelui
Diametru arbore: 11 mm
Lungime arbore: 23 mm
Lățime zăvor: 18 mm
Tip feedback: Multiturn SinCos Hiperface
Cuplu de reținere: 3 N.m frână de reținere Dimensiunea flanșei motorului: 70 mm Număr de bobine ale motorului: 2 Cuplu constant: 0,84 N.m/A la 120 °C Forță contraelectromotoare constantă: 54,08 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Inerție rotor: 1,24 kg.cm² Rezistență stator: 3,8 Ohm la 20 °C
Inductanța statorului: 5,89 mH la 20 °C
Constanta de timp electrică a statorului: 3,2 ms la 20 °C
Forța radială maximă Fr: 710 N la 1000 rpm
Forță radială maximă Fr: 560 N la 2000 rpm
Forță radială maximă Fr: 490 N la 3000 rpm
Forță radială maximă Fr: 450 N la 4000 rpm
Forța radială maximă Fr: 410 N la 5000 rpm
Forța radială maximă Fr: 390 N la 6000 rpm
Forța axială maximă Fa: 0,2 x Fr
Puterea de acționare a frânei: 7 W Tip de răcire: Convecție naturală Lungime: 193 mm Diametru colier de centrare: 60 mm Adâncime colier de centrare: 2,5 mm Număr de orificii de fixare: 4 Diametru găuri de montare: 5,5 mm Diametru găuri de montare: 82 mm Greutate netă: 3,3 kg Referință dimensiune: BMH0702P
Număr de faze de rețea: 3
Eroare unghiulară: 1,4°
Inerție: 0,11 kg.cm² cu frână
Inerție: 1,129 kg.cm² cu motor
Curbe de performanță
Curbele de performanță ale motorului sunt disponibile pentru utilizare cu surse de alimentare trifazate de 400 V și 480 V cu servomotoare LXM32•D12N4, indicând valorile cuplului maxim și ale cuplului continuu al motorului la diferite viteze.
