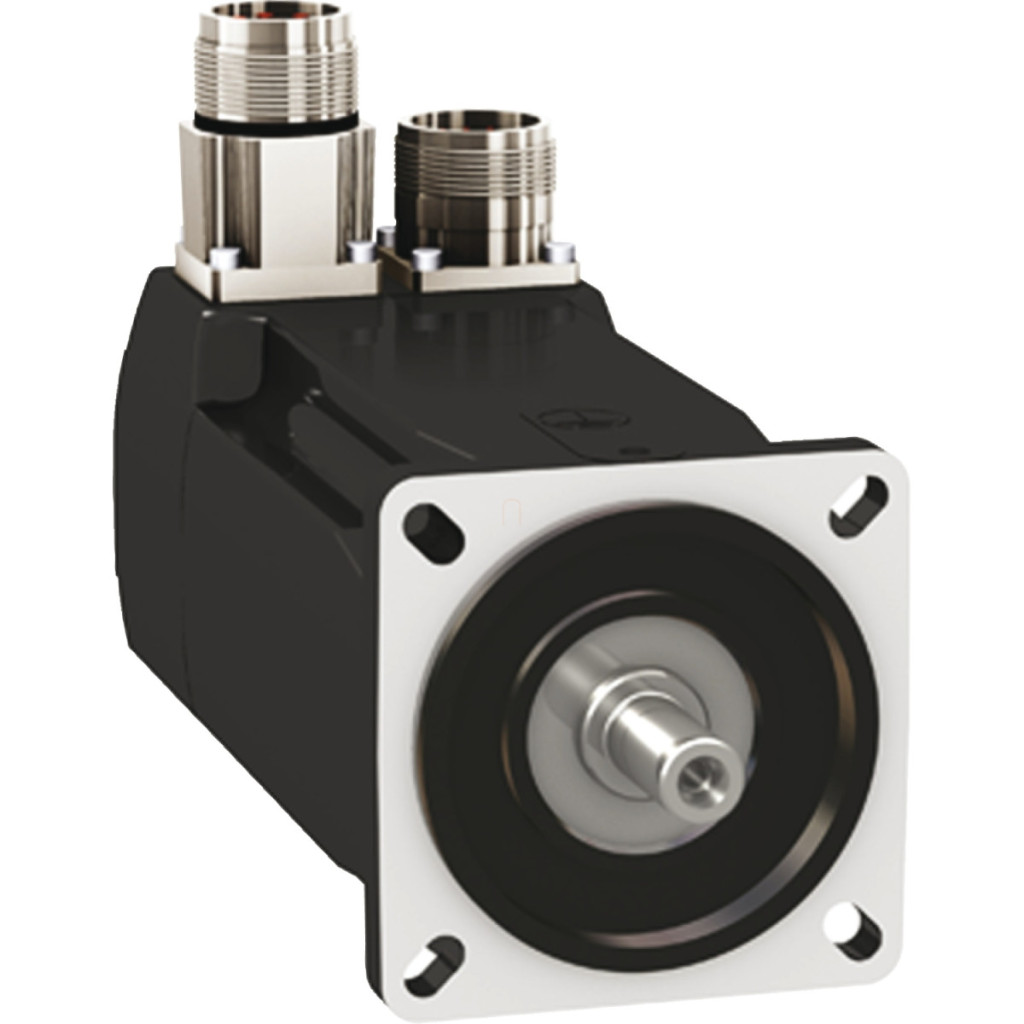

Schneider Electric Lexium 32 - BMH0702T06A1A - Servomotor BMH, 70 mm, max. 900 W, max. 8000 rpm, 2,5 Nm, IP54, fără blocare, pentru 32 de acționări

Lățime: 200 mm

Lungime: 400 mm

Înălțime: 110 mm

Comandă specială

Schneider Electric Lexium 32 - BMH0702T06A1A - Servomotor BMH, 70 mm, max. 900 W, max. 8000 rpm, 2,5 Nm, IP54, fără blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH0702T06A1A - Servomotor BMH, 70 mm, max. 900 W, max. 8000 rpm, 2,5 Nm, IP54, fără blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485194622
Price: 3675.23 RON
Availability: InStock

3 675,23 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BMH0702T06A1A este un membru de înaltă performanță și precizie al familiei de servomotoare Lexium 32, oferind o soluție ideală pentru sarcini complexe de automatizare și poziționare. Acest motor de tip BMH oferă un cuplu continuu de 2,5 Nm, fiind capabil să funcționeze la viteze de până la 8000 rpm, ceea ce îl face ideal pentru aplicații de control rapid și precis al mișcării. Servomotorul BMH0702T06A1A are o serie de parametri tehnici excelenți care garantează performanțe fiabile chiar și în cele mai exigente medii industriale. Motorul este montat cu o flanșă de 70 mm, care permite montarea conform standardelor internaționale, și are protecție IP54 împotriva prafului și umezelii. Motorul are un capăt de arbore neted, fără caneluri, cu un diametru de 11 mm și o lungime de 23 mm, ceea ce oferă o gamă largă de opțiuni de conectare mecanică. Motorul este echipat cu conectori drepți pentru o cablare ușoară și nu include o frână încorporată, ceea ce duce la un design mai simplu pentru aplicații în care nu este necesar cuplul de menținere. Servomotorul BMH0702T06A1A are caracteristici dinamice excelente: cuplul său maxim poate ajunge la 7,4 Nm cu LXM32.Unitatea D18M2 cu o sursă de alimentare de 230 V, în timp ce cu o sursă de alimentare de 115 V, unitatea LXM32.D30M2 poate furniza un cuplu maxim de 6,4 Nm. Motorul are o putere nominală de 900 W (la 230 V) și 600 W (la 115 V), acoperind o gamă largă de aplicații. Controlul de precizie este asigurat de feedback-ul SinCos Hiperface cu o singură rotație, care are o rezoluție de 32768 puncte/rotație, permițând o poziționare extrem de precisă. Cuplul de inerție al rotorului servomotorului este de 1,13 kg·cm², ceea ce este favorabil pentru aplicații care necesită schimbări rapide de poziție. Statorul are o rezistență de 1,15 Ohm și o inductanță de 1,76 mH la 20 °C, iar constanta de timp electrică a statorului este de 3,1 ms. Constanta de cuplu este de 0,46 N·m/A la 120 °C, iar constanta EMF inversă este de 29,6 V/krpm, măsurată tot la 120 °C.

Schneider Electric Lexium 32 - BMH0702T06A1A -Date tehnice servomotor BMH

Date de bază

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau componentului: Servomotor

Viteza mecanică maximă: 8000 rpm

Cuplu de reținere continuu: 2,5 N.m pentru LXM32.D30M2 10 A, 115 V, alimentare monofazată

Cuplu de blocare continuu: 2,5 N.m pentru LXM32.D18M2 6 A, 230 V, alimentare monofazată

Cuplu maxim de menținere: 6,4 N.m pentru LXM32.D30M2 la 10 A, 115 V, alimentare monofazată

Cuplu de reținere maxim: 7,4 N.m pentru LXM32.D18M2 la 6 A, 230 V, alimentare monofazată

Putere nominală de ieșire: 600 W pentru LXM32.D30M2 la 10 A, 115 V, alimentare monofazată

Putere nominală de ieșire: 900 W pentru LXM32.D18M2 6 A, 230 V, alimentare monofazată

Cuplu nominal: 2,3 N.m pentru LXM32.D30M2 la 10 A, 115 V, alimentare monofazată

Cuplu nominal: 2,1 N.m pentru LXM32.D18M2 6 A, 230 V, alimentare monofazată

Viteză nominală: 2500 rpm pentru LXM32.D30M2 10 A, 115 V, alimentare monofazată

Viteză nominală: 4000 rpm pentru LXM32.D18M2 6 A, 230 V, alimentare monofazată

Compatibilitate produs: LXM32.D30M2 alimentare monofazată 115 V, LXM32.D18M2 alimentare monofazată 230 V

Capăt arbore: Ax neted

Grad de protecție IP: Standard IP54

Rezoluție feedback viteză: 32768 puncte/rotație

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori drepți

Date suplimentare

Tensiune nominală de alimentare: 240 V

Număr de faze: Trifazic

Curent continuu stagnant: 5,38 A

Putere continuă: 1,51 W

Curent maxim Irms: 17,64 A pentru LXM32.D30M2

Curent maxim Irms: 17,5 A pentru LXM32.D18M2

Curent continuu maxim: 17,71 A

Al doilea arbore: Fără capăt al doilea arbore

Diametru arbore: 11 mm

Lungime arbore: 23 mm

Tip feedback: SinCos Hiperface cu o singură rotație

Dimensiune flanșă motor: 70 mm

Număr de statori motor: 2

Constantă de cuplu: 0,46 N.m/A la 120 °C

Constantă EMF inversă: 29,6 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Cuplu de inerție al rotorului: 1,13 kg.cm²

Rezistența statorului: 1,15 Ohm la 20 °C

Inductanța statorului: 1,76 mH la 20 °C

Constanta de timp electrică a statorului: 3,1 ms la 20 °C

Forță radială maximă Fr: 710 N la 1000 rpm

Forță radială maximă Fr: 560 N la 2000 rpm

Forță radială maximă Fr: 490 N la 3000 rpm

Forța radială maximă Fr: 450 N la 4000 rpm

Forța radială maximă Fr: 410 N la 5000 rpm

Forța radială maximă Fr: 390 N la 6000 rpm

Forță axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Lungime: 154 mm

Diametru colier de centrare: 60 mm

Adâncime colier de centrare: 2,5 mm

Număr orificii de fixare: 4

Diametru orificiu de montare: 5,5 mm

Diametru cerc orificiu de montare: 82 mm

Greutate netă: 2,3 kg

Referință dimensiune: BMH0702T

Număr de faze de rețea: 3

Eroare de precizie unghiulară: 4,8 °

Temperatura maximă a cuprului: 135 °C

Temperatura maximă a magnetului: 100 °C

Temperatura ambiantă a magnetului: 20 °C

Date

Lățime

200 mm

Lungime

400 mm

Înălțime

110 mm

EAN prezentat

3606485194622

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

2,753 kg/bucată

Numar articol

3606485194622
