Servomotorul BMH0703P06A1A este un produs de înaltă calitate din seria Lexium 32 de la Schneider Electric, oferind un control precis al mișcării pentru aplicații industriale și de automatizare. În ciuda dimensiunilor sale compacte, acest motor de 70 mm oferă performanțe remarcabile și poate fi utilizat într-o gamă largă de aplicații industriale. Servomotorul BMH0703P06A1A are o viteză mecanică maximă de 8000 rpm, permițând mișcări rapide și dinamice. Motorul are un cuplu de reținere continuu de 3,4 Nm și un cuplu de reținere maxim de 10,2 Nm, asigurând performanțe adecvate chiar și în aplicații cu sarcină mare. Puterea nominală de ieșire este de 1300 W, cuplul nominal este de 2,4 Nm, iar viteza nominală este de 5000 rpm. Aceste valori sunt obținute cu unitatea LXM32.D18N4, curent de 6 A și tensiune de alimentare trifazată de 400 V sau 480 V. Motorul este compatibil cu familia de acționări Lexium 32, în special cu tipul LXM32.D18N4, care funcționează cu o alimentare trifazată de 400-480 V. Servomotorul BMH0703P06A1A are un capăt de arbore neted, cu un diametru de 14 mm și o lungime de 30 mm. Motorul are un grad de protecție standard IP54, care asigură protecție împotriva prafului și stropirii cu apă. Cuplul de inerție al rotorului este de 1,67 kg.cm², ceea ce permite timpi de răspuns rapizi. Motorul nu are suport de frână, ceea ce simplifică proiectarea în aplicații în care nu este necesară frânarea constantă. Feedback-ul este asigurat de un encoder SinCos Hiperface de înaltă precizie, cu o rezoluție de 32768 puncte/rotație, care permite o poziționare extrem de precisă. Motorul BMH0703P06A1A are un cuplu constant de 0,87 N.m/A la 120 °C și o forță electromotoare inversă constantă de 55,8 V/krpm la 120 °C. Motorul are 5 poli, o rezistență a statorului de 2,65 Ohm la 20 °C și o inductanță a statorului de 4,175 mH la 20 °C. Constanta de timp electrică a statorului este de 3,2 ms la 20 °C. Motorul este răcit prin convecție naturală, lungimea sa totală este de 186 mm, diametrul colierului de centrare este de 60 mm, iar adâncimea sa este de 2,5 mm. Există 4 orificii de montare cu un diametru de 5,5 mm și un diametru al cercului orificiilor de 82 mm. Greutatea netă a BMH0703P06A1A este de 3 kg, iar referința sa dimensională este BMH0703P. Motorul are o flanșă standard internațională pentru montare și este echipat cu conectori drepți pentru conectarea electrică, ceea ce facilitează instalarea și întreținerea.

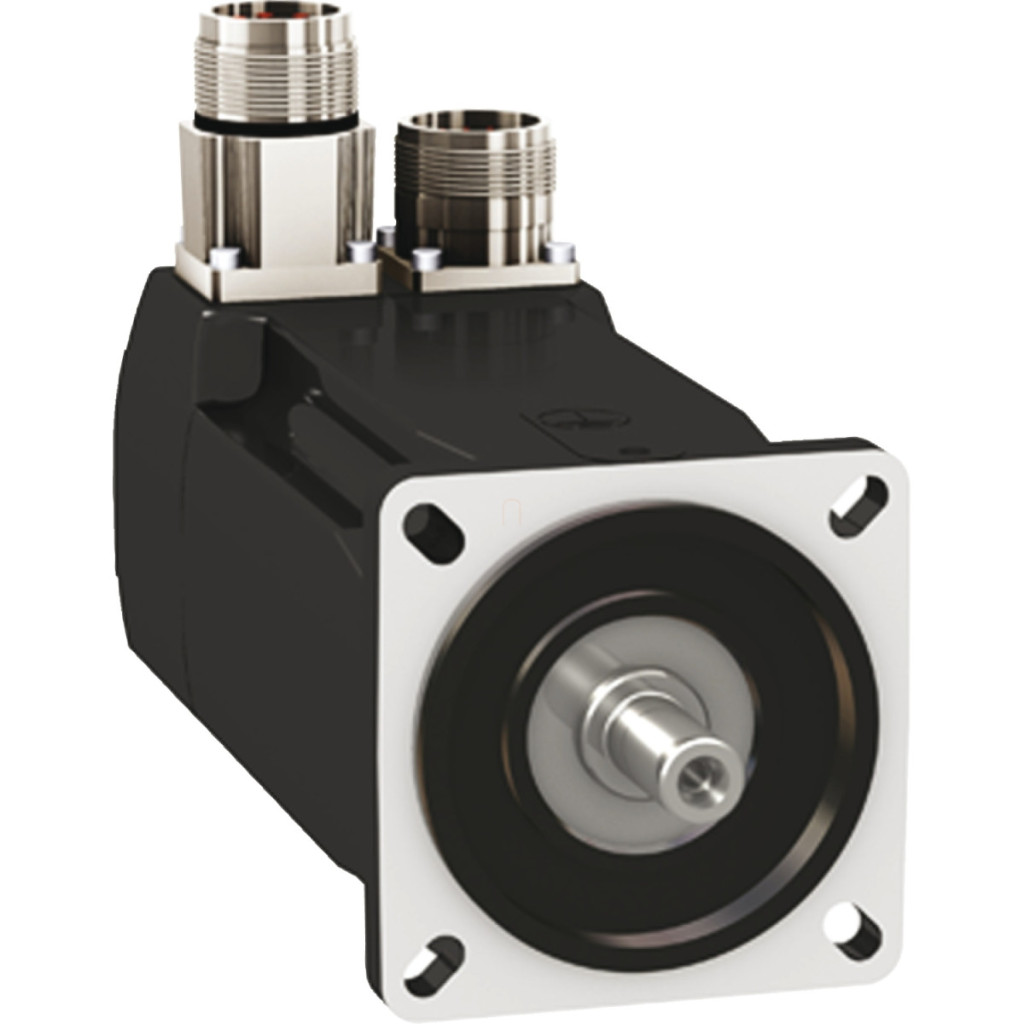

Schneider Electric Lexium 32 - BMH0703P06A1A - Servomotor BMH, 70 mm, max. 1320 W, max. 8000 rpm, 3,4 Nm, IP54, fără blocare, pentru 32 de acționări Date tehnice
Date de bază
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 8000 rpm
Cuplu de reținere continuu: 3,4 N.m (pentru LXM32.D18N4, 6 A, 400 V, trifazat)
Cuplu de reținere continuu: 3,4 N.m (pentru LXM32.D18N4, 6 A, 480 V, trifazat)
Cuplu maxim de menținere: 10,2 N.m (pentru LXM32.D18N4, 6 A, 400 V, trifazat)
Cuplu maxim de reținere: 10,2 N.m (pentru LXM32.D18N4, 6 A, 480 V, trifazat)
Putere nominală de ieșire: 1300 W (pentru LXM32.D18N4, 6 A, 400 V, trifazat)
Putere nominală de ieșire: 1300 W (pentru LXM32.D18N4, 6 A, 480 V, trifazat)
Performanță
Cuplu nominal: 2,4 N.m (pentru LXM32.D18N4, 6 A, 400 V, trifazat)
Cuplu nominal: 2,4 N.m (pentru LXM32.D18N4, 6 A, 480 V, trifazat)
Viteză nominală: 5000 rpm (pentru LXM32.D18N4, 6 A, 400 V, trifazat)
Viteza nominală: 5000 rpm (pentru LXM32.D18N4, 6 A, 480 V, trifazat)
Putere continuă: 1,68 W
Cuplu constant: 0,87 N.m/A la 120 °C
EMF invers constant: 55,8 V/krpm la 120 °C
Date electrice
Compatibilitate produs: LXM32.D18N4, 400...480 V trifazat
Tensiune nominală de alimentare: 480 V
Număr de faze de rețea: trifazat
Curent continuu fără sarcină: 3,91 A
Curent maxim Irms: 12,57 A (pentru LXM32.D18N4) Curent continuu maxim: 12,57 A Rezistența statorului: 2,65 Ohm la 20 °C Inductanța statorului: 4,175 mH la 20 °C Constanta de timp electrică a statorului: 3,2 ms la 20 °C Date mecanice Capătul arborelui: Arborele neted Al doilea arbore: Al doilea arbore fără capăt
Diametru arbore: 14 mm
Lungime arbore: 30 mm
Grad de protecție IP: standard IP54
Dimensiune flanșă motor: 70 mm
Diametru colier de centrare: 60 mm Adâncime colier de centrare: 2,5 mm Număr orificii de montare: 4 Diametru orificiu de montare: 5,5 mm Diametru cerc orificii: 82 mm Lungime: 186 mm
Greutate netă: 3 kg
Alte caracteristici
Rezoluție feedback viteză: 32768 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Tip feedback: SinCos Hiperface cu buclă simplă
Număr bobine motor: 3
Număr poli motor: 5,0
Cuplu de inerție rotativă: 1,67 kg.cm²
Tip de răcire: Convecție naturală
Referință dimensiune: BMH0703P
