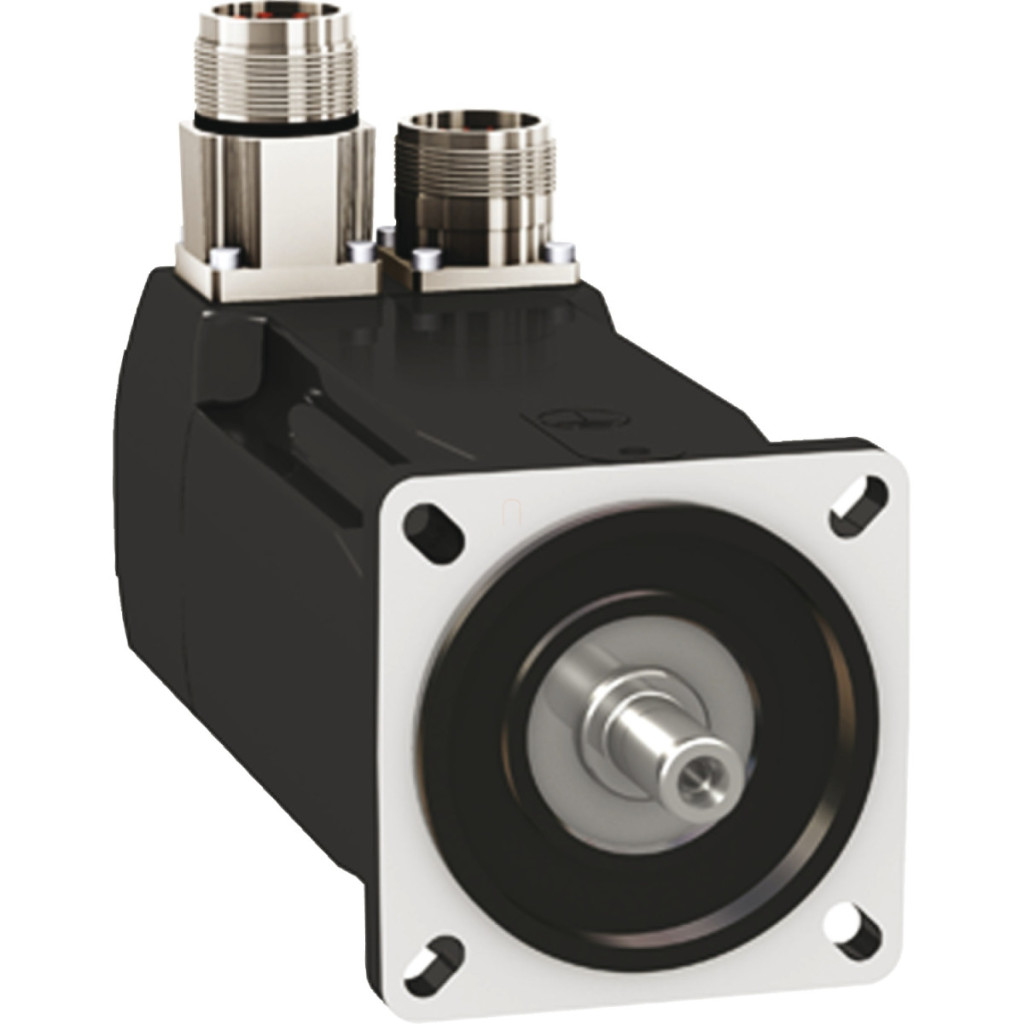

Cu modelul BMH0703P16A1A de la Schneider Electric, alegeți un servomotor extrem de fiabil și puternic din familia de produse Lexium 32. Acest servomotor trifazat cu flanșă de 70 mm este ideal pentru aplicații industriale care necesită poziționare de precizie, în special în sisteme de automatizare și comenzi de mașini de înaltă precizie. Servomotorul BMH0703P16A1A are o viteză mecanică maximă de 8000 rpm, ceea ce oferă o dinamică excelentă pentru aplicații rapide. Cu un cuplu constant de 3,4 Nm, acesta poate furniza un cuplu maxim de până la 10,2 Nm, ceea ce permite o utilizare versatilă în diverse situații de încărcare. Are o putere nominală de ieșire de 1300 W, un cuplu nominal de 2,4 Nm și o viteză nominală de 5000 rpm, ceea ce îl face ideal pentru aplicații în stare staționară. Motorul este pe deplin compatibil cu familia de acționări Lexium 32, în special cu acționarea LXM32.D18N4, cu o sursă de alimentare trifazată de 400-480 V. Caracteristicile tehnice suplimentare ale modelului BMH0703P16A1A includ protecția IP54, care oferă o protecție fiabilă împotriva prafului și stropirii cu apă. Servomotorul are un capăt de arbore blocat cu un diametru de 14 mm, o lungime a arborelui de 30 mm și o lățime a canelurii de blocare de 20 mm. Feedback-ul este asigurat de un encoder SinCos Hiperface de înaltă calitate, cu o singură rotație, cu o rezoluție de 32768 puncte/rotație, care permite o poziționare extrem de precisă. Motorul este răcit prin convecție naturală, nu are frână și este echipat cu conectori drepți. Motorul are caracteristici electrice remarcabile: cuplu constant 0,87 N.m/A (la 120 °C), EMF invers constant 55,8 V/krpm (la 120 °C). Rezistența statorului este de 2,65 Ohm, inductanța este de 4,175 mH (ambele măsurate la 20 °C), iar constanta de timp electrică a statorului este de 3,2 ms. Motorul cântărește 3 kg și are o lungime totală de 186 mm. Flancul este proiectat conform standardelor internaționale, cu 4 orificii de montare cu un diametru de 5,5 mm, situate pe un cerc cu un diametru de 82 mm. Momentul de inerție al rotorului este de 1,67 kg.cm², ceea ce oferă caracteristici dinamice excelente pentru sarcini de poziționare rapidă. Acest servomotor este alegerea ideală pentru aplicații în care controlul precis al mișcării și fiabilitatea ridicată sunt esențiale.
Schneider Electric Lexium 32 - BMH0703P16A1A - Servomotor BMH, 70 mm, max. 1320 W, max. 8000 rpm, 3,4 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 8000 rpm
Cuplu de reținere continuu: 3,4 N.m pentru LXM32.D18N4 la 6 A, 400 V, trifazat și 3,4 N.m pentru LXM32.D18N4 la 6 A, 480 V, trifazat
Cuplu maxim de menținere: 10,2 N.m pentru LXM32.D18N4 6 A, 400 V, trifazat și 10,2 N.m pentru LXM32.D18N4 6 A, 480 V, trifazat
Putere nominală de ieșire: 1300 W pentru LXM32.D18N4 6 A, 400 V, trifazat și 1300 W pentru LXM32.D18N4 6 A, 480 V, trifazat
Cuplu nominal: 2,4 N.m pentru LXM32.D18N4 6 A, 400 V, trifazat și 2,4 N.m pentru LXM32.D18N4 6 A, 480 V, trifazat
Viteza nominală: 5000 rpm pentru LXM32.D18N4 6 A, 400 V, trifazat și 5000 rpm pentru LXM32.D18N4 6 A, 480 V, trifazat Compatibilitate produs: LXM32.D18N4 400...480 V trifazat
Caracteristici fizice
Capătul arborelui: Blocat
Grad de protecție IP: standard IP54
Rezoluție feedback viteză: 32768 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Caracteristici suplimentare
Compatibilitate gamă: Lexium 32
Tensiune nominală de alimentare: 480 V
Număr de faze de rețea: Trefazic
Curent de oprire continuu: 3,91 A
Putere continuă: 1,68 W
Curent maxim Irms: 12,57 A pentru LXM32.D18N4
Curent continuu maxim: 12,57 A
Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 14 mm
Lungime arbore: 30 mm
Lățime zăvor: 20 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Caracteristici mecanice
Dimensiunea flanșei motorului: 70 mm
Număr de straturi ale motorului: 3 Constanta cuplului: 0,87 N.m/A la 120 °C Constanta EMF inversă: 55,8 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Inerție rotor: 1,67 kg.cm² Rezistență stator: 2,65 Ohm la 20 °C
Inductanța statorului: 4,175 mH la 20 °C
Constanta de timp electrică a statorului: 3,2 ms la 20 °C
Forța radială maximă Fr: 730 N la 1000 rpm, 580 N la 2000 rpm, 510 N la 3000 rpm, 460 N la 4000 rpm, 430 N la 5000 rpm, 400 N la 6000 rpm Forța axială maximă Fa: 0,2 x Fr Tip de răcire: Convecție naturală Lungime: 186 mm Diametru colier de centrare: 60 mm Adâncime colier de centrare: 2,5 mm Număr de orificii de montare: 4 Diametru orificiu de montare: 5,5 mm Diametru cerc orificii de montare: 82 mm Greutate netă: 3 kg Referință dimensiune: BMH0703P Eroare unghiulară: 4,8° BMH0703P Eroare unghiulară: 4,8°
