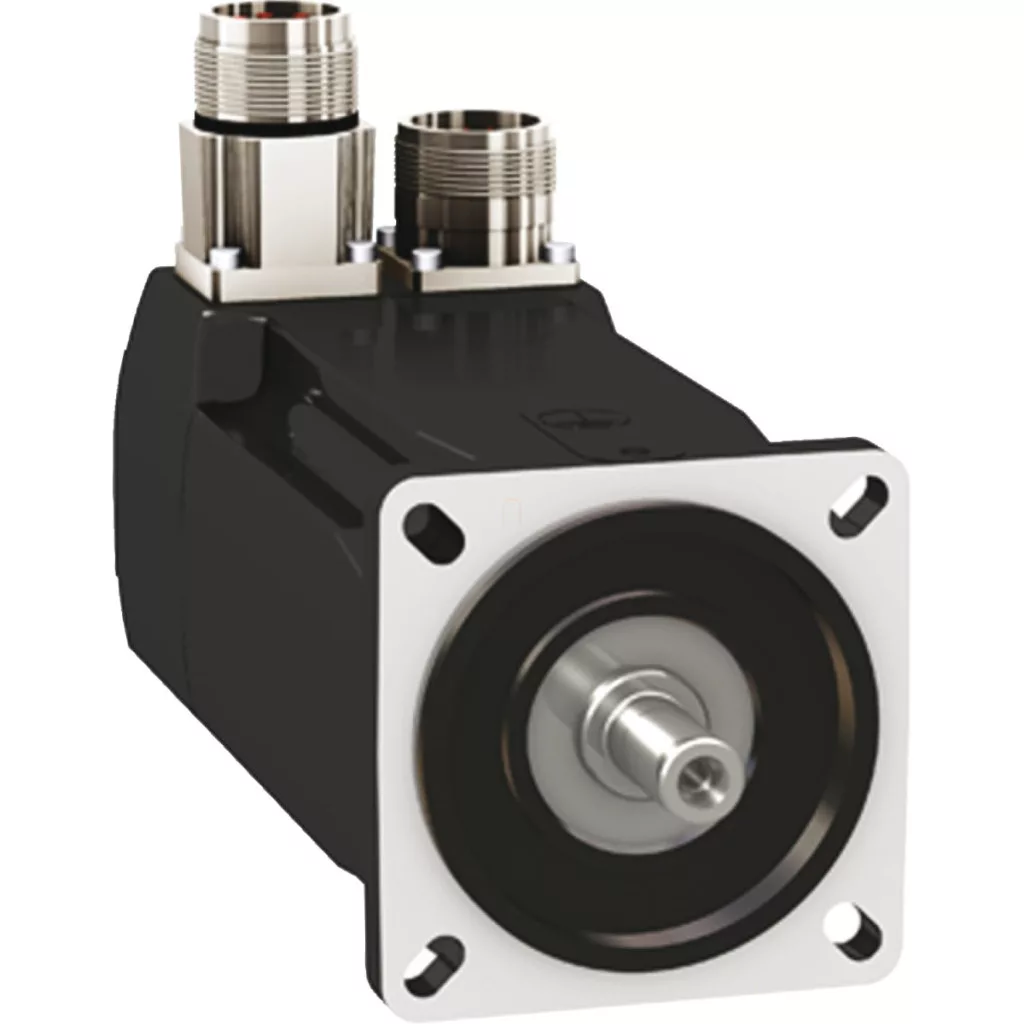

Servomotorul Schneider Electric BMH0703T06A1A este un membru premium al familiei de produse Lexium 32, oferind performanțe remarcabile pentru aplicații industriale de precizie. Acest servomotor compact cu flanșă de 70 mm este alegerea perfectă pentru procesele de fabricație care necesită precizie și fiabilitate ridicate. Motorul BMH0703T06A1A are o viteză mecanică maximă de 8000 rpm, permițând o funcționare rapidă și performanțe eficiente chiar și în medii de aplicații dinamice. Servomotorul BMH0703T06A1A are un cuplu continuu de 3,4 Nm, care poate fi atins cu un convertizor LXM32.D30M2 cu o sursă de alimentare monofazată de 10 A, 115 V, sau cu un convertizor LXM32.D18M2 cu o sursă de alimentare monofazată de 6 A, 230 V. Motorul oferă performanțe de vârf deosebit de impresionante, cu un cuplu maxim de 8,7 Nm cu unitatea LXM32.D30M2 la 115 V și 10,2 Nm cu unitatea LXM32.D18M2 la 230 V. Această rezervă de putere este deosebit de valoroasă în aplicațiile în care apar vârfuri periodice de sarcină. Puterea nominală de ieșire variază între 650 W și 900 W, în funcție de convertizorul selectat și de tensiunea de alimentare. Parametrii tehnici ai motorului sunt detaliați în documentație: cuplul nominal variază între 2,9 și 3,1 Nm, în timp ce viteza nominală este între 2000 și 3000 rpm, în funcție de tipul de acționare. Flancul motorului de 70 mm are 4 orificii de montare cu un diametru de 5,5 mm, situate pe un cerc cu un diametru de 82 mm. Motorul este fabricat cu un capăt de arbore neted, cu un diametru de 14 mm și o lungime de 30 mm, fără un al doilea capăt de arbore. Gradul de protecție IP54 asigură protecție împotriva prafului și stropirii cu apă, permițând o utilizare versatilă. Motorul este echipat cu conectori drepți și nu include frână de reținere. Feedback-ul este asigurat de un encoder sofisticat SinCos Hiperface cu o rezoluție de 32768 puncte/rotație, asigurând o poziționare precisă și feedback de viteză. Alte caracteristici tehnice remarcabile ale BMH0703T06A1A includ un cuplu constant de 0,61 Nm/A la 120 °C, o forță contraelectromotoare constantă de 39,3 V/krpm, tot la 120 °C, și un cuplu de inerție al rotorului de 1,67 kg·cm². Rezistența statorului motorului este de 1,32 Ohm, iar inductanța sa este de 2,07 mH la 20 °C. Sarcina maximă a forței radiale depinde de viteză: 730 N la 1000 rpm, care scade la 400 N la 6000 rpm. Motorul, care este răcit prin fluxul natural de aer, are o lungime totală de 186 mm și cântărește 3 kg. Servomotorul Schneider Electric BMH0703T06A1A oferă o soluție profesională pentru cei care caută un motor performant, precis și fiabil pentru proiectele lor de automatizare industrială.
Schneider Electric Lexium 32 - BMH0703T06A1A - Servomotor BMH, 70 mm, max. 900 W, max. 8000 rpm, 3,4 Nm, IP54, fără blocare, pentru 32 de acționări Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 8000 rpm
Cuplu continuu: 3,4 N.m pentru LXM32.D30M2 10 A, 115 V, monofazat
Cuplu continuu: 3,4 N.m pentru LXM32.D18M2 6 A, 230 V, monofazat
Cuplu maxim: 8,7 N.m pentru LXM32.D30M2 10 A, 115 V, monofazat
Cuplu maxim: 10,2 N.m pentru LXM32.D18M2 6 A, 230 V, monofazat
Putere nominală de ieșire: 650 W Pentru LXM32.D30M2: 10 A, 115 V, monofazat
Putere nominală de ieșire: 900 W Pentru LXM32.D18M2: 6 A, 230 V, monofazat
Cuplu nominal: 3,1 N.m Pentru LXM32.D30M2: 10 A, 115 V, monofazat
Cuplu nominal: 2,9 N.m Pentru LXM32.D18M2: 6 A, 230 V, monofazat
Viteza nominală: 2000 rpm Pentru LXM32.D30M2: 10 A, 115 V, monofazat
Viteza nominală: 3000 rpm Pentru LXM32.D18M2: 6 A, 230 V, monofazat Compatibilitate produs: LXM32.D30M2 115 V monofazat Compatibilitate produs: LXM32.D18M2 230 V monofazat Capăt arbore: Arbore neted Grad de protecție IP: IP54 standard Rezoluție feedback viteză: 32768 puncte/rotație Frână de reținere: Niciuna Suport de montare: Flanșă standard internațional Conexiune electrică: Conectori drepți
Accesorii
Compatibilitate familie de produse: Lexium 32 Tensiune nominală de alimentare: 240 V Număr de faze de rețea: Trifazat Curent continuu de staționare: 5,55 A Putere continuă: 1,68 W Curent maxim Irms: 17,84 A pentru LXM32.D30M2
Curent maxim Irms: 17,8 A pentru LXM32.D18M2
Curent continuu maxim: 17,84 A
Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 14 mm
Lungime arbore: 30 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Dimensiune flanșă motor: 70 mm
Număr de înfășurări motor: 3 Cuplu constant: 0,61 N.m/A la 120 °C Constanta forței contraelectromotoare: 39,3 V/krpm la 120 °C Număr de poli ai motorului: 5,0
Inerție de rotație: 1,67 kg.cm²
Rezistența statorului: 1,32 Ohm la 20 °C
Inductanța statorului: 2,07 mH la 20 °C
Constanta de timp electrică a statorului: 3,3 ms la 20 °C
Forța radială maximă Fr: 730 N la 1000 rpm
Forță radială maximă Fr: 580 N la 2000 rpm
Forță radială maximă Fr: 510 N la 3000 rpm
Forță radială maximă Fr: 460 N la 4000 rpm
Forța radială maximă Fr: 430 N la 5000 rpm
Forța radială maximă Fr: 400 N la 6000 rpm Forța axială maximă Fa: 0,2 x Fr Tip de răcire: Convecție naturală Lungime: 186 mm Diametru colier de centrare: 60 mm Adâncime colier de centrare: 2,5 mm Număr de orificii de montare: 4 Diametru orificiu de montare: 5,5 mm Diametru cerc orificii de montare: 82 mm Greutate netă: 3 kg Referință dimensiune: BMH0703T Număr de faze de alimentare: 3 Eroare unghiulară: 4,8 mm BMH0703T
Număr de faze de alimentare: 3
Eroare unghiulară: 4,8 ° Temperatura cuprului la cald: 135 °C Temperatura magnetului la cald: 100 °C Temperatura magnetului la temperatura ambiantă: 20 °C
