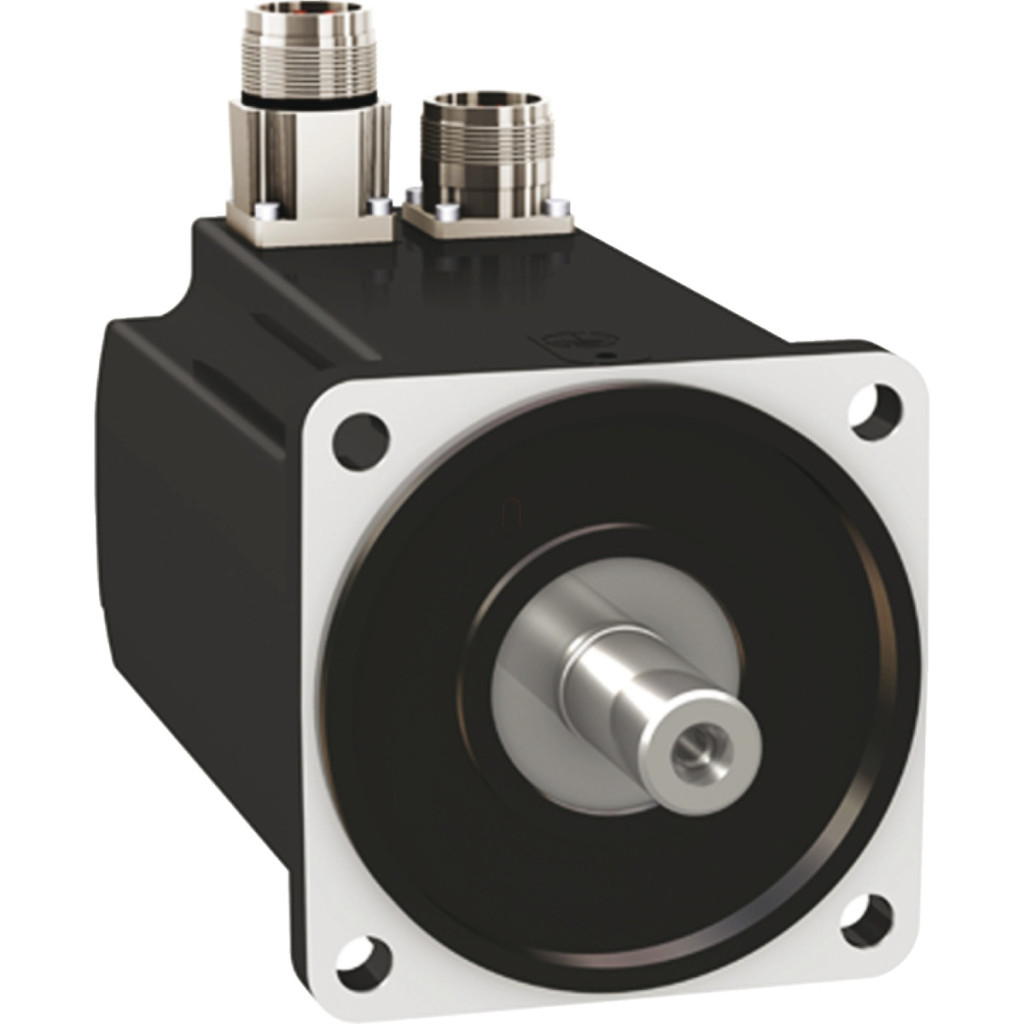

Schneider Electric Lexium 32 - BMH1001P11A1A - Servomotor BMH, 100 mm, max. 1260 W, max. 6000 rpm, 3,4 Nm, IP54, cu blocare, pentru 32 de acționări

Lățime: 220 mm

Lungime: 400 mm

Înălțime: 200 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1001P11A1A - Servomotor BMH, 100 mm, max. 1260 W, max. 6000 rpm, 3,4 Nm, IP54, cu blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1001P11A1A - Servomotor BMH, 100 mm, max. 1260 W, max. 6000 rpm, 3,4 Nm, IP54, cu blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485200170
Price: 4806.5 RON
Availability: InStock

4 806,50 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BMH1001P11A1A face parte din familia de produse Lexium 32, care oferă o soluție excelentă pentru sarcini de mișcare de precizie în automatizarea industrială. Acest servomotor compact și performant este alegerea ideală pentru aplicații în care poziționarea precisă, controlul dinamic al mișcării și funcționarea fiabilă sunt importante. Servomotorul BMH1001P11A1A are o viteză mecanică maximă de 6000 rpm, oferind o dinamică excelentă pentru aplicații care necesită poziționare rapidă. Motorul are un cuplu constant de 3,3-3,4 Nm (în funcție de controler), în timp ce cuplul său maxim poate ajunge până la 10,8 Nm, ceea ce înseamnă rezerve de putere semnificative pentru aplicații cu sarcini variabile. Puterea nominală a servomotorului LXM32.D12N4 este de 800 W, în timp ce cea a servomotorului LXM32.D18N4 este de 1300 W, ceea ce oferă o gamă largă de aplicații. Valorile cuplului nominal sunt de 1,9 Nm (pentru LXM32.D12N4) și 3,1 Nm (pentru LXM32.D18N4) la o viteză nominală de 4000 rpm. Motorul are un grad de protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă, făcându-l sigur pentru utilizare în medii industriale. Feedback-ul SinCos Hiperface cu o rezoluție de 131072 puncte/rotație permite o poziționare extrem de precisă. Motorul are un capăt de arbore blocat cu un diametru de 19 mm, o lungime de 40 mm și o lățime a cheii de 30 mm. Servomotorul este echipat cu conectori drepți, ceea ce facilitează cablarea. Nu are frână de reținere încorporată, ceea ce poate fi avantajos în aplicații în care nu este necesară o poziție de reținere sau în care se utilizează un sistem de frânare extern. Parametrii tehnici ai motorului BMH1001P11A1A includ, de asemenea, un design cu 5 poli, un cuplu de inerție al rotorului de 3,19 kg·cm² și o rezistență a statorului de 3,1 Ohm și o inductanță de 7,45 mH la 20 °C. Motorul are o constantă de cuplu de 1,08 N·m/A la 120 °C și o constantă EMF inversă de 70,3 V/krpm la 120 °C. Motorul este răcit prin convecție naturală. Este montat folosind o flanșă standard internațională cu un diametru de 100 mm. Există 4 orificii de montare cu un diametru de 9 mm, dispuse într-un cerc cu un diametru de 115 mm. Lungimea totală a motorului este de 128,6 mm, diametrul colierului de centrare este de 95 mm, iar adâncimea acestuia este de 3,5 mm. Greutatea sa netă este de 3,34 kg.

Schneider Electric Lexium 32 - BMH1001P11A1A - Servomotor BMH, 100 mm, max. 1260 W, max. 6000 rpm, 3,4 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice

Caracteristici de bază

Denumire scurtă a dispozitivului: BMH

Tipul produsului: Servomotor

Viteza mecanică maximă: 6000 rpm

Cuplu continuu: 3,3 N.m pentru LXM32.D12N4 la 3 A, 400 V, trifazic

Cuplu continuu: 3,3 N.m pentru LXM32.D12N4 la 3 A, 480 V, trifazat

Cuplu continuu: 3,4 N.m pentru LXM32.D18N4 la 6 A, 400 V, trifazat

Cuplu continuu: 3,4 N.m pentru LXM32.D18N4 la 6 A, 480 V, trifazat

Cuplu maxim de menținere: 10,8 N.m Pentru LXM32.D12N4, 3 A, 400 V, trifazat

Cuplu maxim de menținere: 10,8 N.m Pentru LXM32.D12N4, 3 A, 480 V, trifazat

Cuplu maxim de reținere: 10,8 N.m Pentru LXM32.D18N4: 6 A, 400 V, trifazat

Cuplu maxim de reținere: 10,8 N.m Pentru LXM32.D18N4: 6 A, 480 V, trifazat

Caracteristici de putere

Putere nominală de ieșire: 800 W Pentru LXM32.D12N4: 3 A, 400 V, trifazat

Putere nominală de ieșire: 800 W Pentru LXM32.D12N4: 3 A, 480 V, trifazat

Putere nominală de ieșire: 1300 W pentru LXM32.D18N4 la 6 A, 400 V, trifazat

Putere nominală de ieșire: 1300 W pentru LXM32.D18N4 la 6 A, 480 V, trifazat

Cuplu nominal: 1,9 N.m Pentru LXM32.D12N4: 3 A, 400 V, trifazat

Cuplu nominal: 1,9 N.m Pentru LXM32.D12N4: 3 A, 480 V, trifazat

Cuplu nominal: 3,1 N.m Pentru LXM32.D18N4: 6 A, 400 V, trifazat

Cuplu nominal: 3,1 N.m Pentru LXM32.D18N4: 6 A, 480 V, trifazat

Viteza nominală: 4000 rpm Pentru LXM32.D12N4: 3 A, 400 V, trifazat

Viteza nominală: 4000 rpm Pentru LXM32.D12N4: 3 A, 480 V, trifazat

Viteză nominală: 4000 rpm Pentru LXM32.D18N4, 6 A, 400 V, trifazat

Viteză nominală: 4000 rpm Pentru LXM32.D18N4, 6 A, 480 V, trifazat

Caracteristici mecanice și electrice

Compatibilitate produs: LXM32.D12N4 400...480 V, trifazat

Compatibilitate produs: LXM32.D18N4 400...480 V trifazat

Capătul arborelui: tip blocare

Grad de protecție IP: standard IP54

Rezoluție feedback viteză: 131072 puncte/rotație

Frână de reținere: Niciuna Suprafață de montare: Flanșă standard internațional Conexiune electrică: Conectori drepți Caracteristici suplimentare Compatibilitate serie: Lexium 32 Tensiune nominală de alimentare: 400...480 V Număr de faze de rețea: Trei faze Curent continuu de repaus: 3,15 A 480 V

Număr de faze de rețea: Trei faze

Curent continuu de repaus: 3,15 A

Putere continuă: 1,76 W

Curent maxim Irms: 11,2 A pentru LXM32.D12N4

Curent maxim Irms: 11,9 A LXM32.D18N4

Curent continuu maxim: 11,93 A

Al doilea arbore: Fără capăt al doilea al arborelui. Diametru arbore: 19 mm. Lungime arbore: 40 mm. Lățime blocare: 30 mm. Tip feedback: SinCos Hiperface cu buclă simplă. Dimensiune flanșă motor: 100 mm. Număr de înfășurări motor: 1. Cuplu constant: 1,08 N.m/A la 120 °C. Constanta tensiunii induse: 7,5 V/A la 120 °C. 1

Cuplu constant: 1,08 N.m/A la 120 °C

EMF invers constant: 70,3 V/krpm la 120 °C

Număr de poli ai motorului: 5,0 Cuplu de inerție al rotorului: 3,19 kg.cm² Rezistența statorului: 3,1 Ohm la 20 °C Inductanța statorului: 7,45 mH la 20 °C Constanta de timp electrică a statorului: 4,5 ms la 20 °C Capacitate de încărcare mecanică Forță radială maximă Fr: 900 N la 1000 rpm

Forță radială maximă Fr: 720 N la 2000 rpm

Forță radială maximă Fr: 630 N la 3000 rpm

Forță radială maximă Fr: 570 N la 4000 rpm

Forță radială maximă Fr: 530 N la 5000 rpm

Forță axială maximă Fa: 0,2 x Fr

Caracteristici fizice și dimensiuni

Tip de răcire: Convecție naturală

Lungime: 128,6 mm Diametru colier de centrare: 95 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametru orificiu de montare: 9 mm Cercul orificiilor de montare: 115 mm Greutate netă: 3,34 kg Referință dimensiune: BMH1001P Alte caracteristici Număr de faze de alimentare: 3

Precizia deviației unghiulare: 1,4°

Temperatura cuprului la cald: 135 °C

Temperatura magnetului la cald: 100 °C

Temperatura magnetului la temperatura camerei: 20 °C
