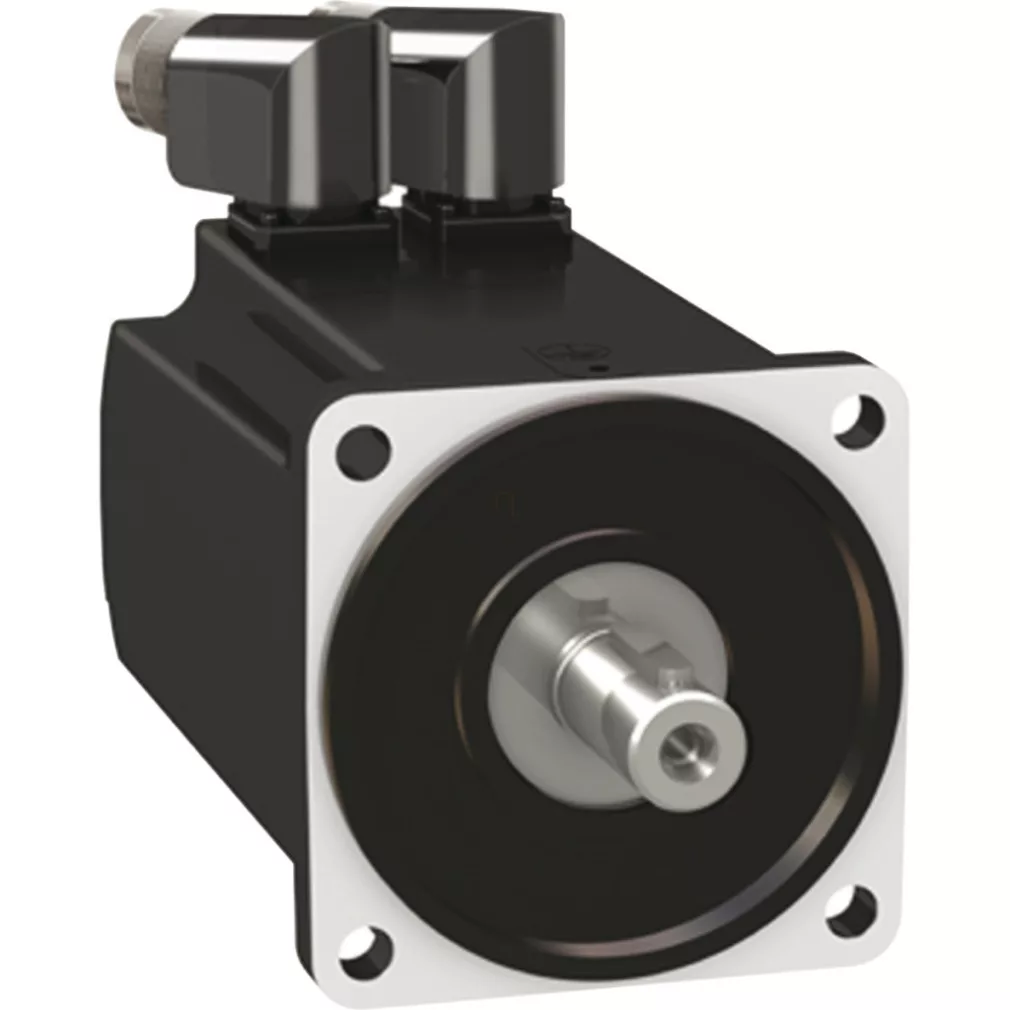

Schneider Electric Lexium 32 - BMH1001P11A2A - Servomotor BMH, 100 mm, max. 1260 W, max. 6000 rpm, 3,4 Nm, IP54, cu blocare, pentru 32 de acționări

Lățime: 220 mm

Lungime: 400 mm

Înălțime: 190 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1001P11A2A - Servomotor BMH, 100 mm, max. 1260 W, max. 6000 rpm, 3,4 Nm, IP54, cu blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1001P11A2A - Servomotor BMH, 100 mm, max. 1260 W, max. 6000 rpm, 3,4 Nm, IP54, cu blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485200255
Price: 4878.99 RON
Availability: InStock

4 878,99 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BMH1001P11A2A face parte din seria Lexium 32, care oferă performanțe ridicate și control precis pentru aplicații de automatizare industrială. Acest motor este special conceput pentru a fi utilizat cu servomotoarele Lexium 32 și este compatibil cu motoarele LXM32.D12N4 și LXM32.D18N4 cu o sursă de alimentare trifazată de 400-480 V. Servomotorul BMH1001P11A2A are parametri tehnici excelenți, care îl fac potrivit pentru sarcini de control precis al mișcării. Motorul are o viteză mecanică maximă de 6000 rpm, ceea ce permite o funcționare rapidă. Cuplul său constant este de 3,3-3,4 Nm (în funcție de servomotorul utilizat), în timp ce cuplul său maxim poate ajunge la 10,8 Nm, ceea ce asigură performanțe dinamice excelente. Puterea sa nominală variază între 800 și 1300 W, în funcție de acționarea selectată, iar cuplul său nominal este în intervalul 1,9-3,1 Nm. Motorul are un grad de protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă. Motorul BMH1001P11A2A are un capăt de arbore blocat cu un diametru de 19 mm, o lungime de 40 mm și o lățime de blocare de 30 mm. Motorul nu are un al doilea capăt de arbore sau frână de reținere. Sistemul său de feedback este un encoder SinCos Hiperface cu o singură rotație, care oferă o rezoluție de 131072 puncte/rotație, permițând o poziționare extrem de precisă. Motorul este echipat cu o flanșă care respectă standardele internaționale, cu o dimensiune a flanșei de 100 mm. Conexiunea electrică se realizează prin conectori rotativi în unghi drept, ceea ce oferă o mare flexibilitate în timpul cablării. Din punct de vedere tehnic, BMH1001P11A2A oferă o serie de parametri demni de menționat. Constanta cuplului motorului este de 1,08 N.m/A la 120 °C, iar constanta EMF inversă este de 70,3 V/krpm la 120 °C. Motorul are 5 poli, iar cuplul de inerție al rotorului este de 3,19 kg.cm². Rezistența statorului este de 3,1 ohmi, inductanța sa este de 7,45 mH la 20 °C, iar constanta de timp electrică este de 4,5 ms. Motorul poate suporta, de asemenea, forțe radiale maxime cuprinse între 530 și 900 N, în funcție de viteză. Este răcit prin convecție naturală, fără a fi necesar un sistem de răcire suplimentar. Servomotorul BMH1001P11A2A este alegerea ideală pentru aplicații industriale în care sunt necesare precizie, fiabilitate și performanță ridicate. Este perfect pentru utilizarea în mașini de ambalat, benzi transportoare, mașini de tăiat și feliat și multe alte procese de fabricație și automatizare. Motorul are o referință de dimensionare BMH1001P, care vă ajută să selectați aplicația potrivită. Dispozitivul este recomandat în special pentru aplicații în care este necesară poziționarea precisă, controlul vitezei sau al cuplului și în care controlul precis al mișcării este esențial pentru asigurarea calității procesului.

Schneider Electric Lexium 32 - BMH1001P11A2A - Servomotor BMH, 100 mm, max. 1260 W, max. 6000 rpm, 3,4 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 6000 rpm

Cuplu continuu: 3,3 N.m pentru LXM32.D12N4 3 A, 400 V, trifazat

Cuplu de menținere continuu: 3,3 N.m pentru LXM32.D12N4 3 A, 480 V, trifazat

Cuplu de menținere continuu: 3,4 N.m pentru LXM32.D18N4 6 A, 400 V, trifazat

Cuplu de reținere continuu: 3,4 N.m pentru LXM32.D18N4 6 A, 480 V, trifazic

Cuplu maxim de menținere: 10,8 N.m pentru LXM32.D12N4 3 A, 400 V, trifazat

Cuplu maxim de menținere: 10,8 N.m pentru LXM32.D12N4 3 A, 480 V, trifazat

Cuplu maxim de menținere: 10,8 N.m pentru LXM32.D18N4 6 A, 400 V, trifazat

Cuplu maxim de menținere: 10,8 N.m pentru LXM32.D18N4 6 A, 480 V, trifazat

Putere nominală de ieșire: 800 W pentru LXM32.D12N4 3 A, 400 V, trifazat

Putere nominală de ieșire: 800 W pentru LXM32.D12N4 3 A, 480 V, trifazat

Putere nominală de ieșire: 1300 W pentru LXM32.D18N4 6 A, 400 V, trifazat

Putere nominală de ieșire: 1300 W pentru LXM32.D18N4 6 A, 480 V, trifazat

Cuplu nominal: 1,9 N.m pentru LXM32.D12N4 3 A, 400 V, trifazat

Cuplu nominal: 1,9 N.m pentru LXM32.D12N4 3 A, 480 V, trifazat

Cuplu nominal: 3,1 N.m Pentru LXM32.D18N4 6 A, 400 V, trifazat

Cuplu nominal: 3,1 N.m Pentru LXM32.D18N4 6 A, 480 V, trifazat

Viteza nominală: 4000 rpm Pentru LXM32.D12N4 3 A, 400 V, trifazat

Viteza nominală: 4000 rpm Pentru LXM32.D12N4 3 A, 480 V, trifazat

Viteză nominală: 4000 rpm Pentru LXM32.D18N4 6 A, 400 V, trifazat

Viteză nominală: 4000 rpm Pentru LXM32.D18N4 6 A, 480 V, trifazat

Compatibilitate produs: LXM32.D12N4 400...480 V trifazat

Compatibilitate produs: LXM32.D18N4 400...480 V trifazat

Capătul arborelui: Blocat

Nivel de protecție IP: Standard IP54

Rezoluție feedback viteză: 131.072 puncte/rotație

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Informații suplimentare

Compatibilitate gamă: Lexium 32

Tensiune nominală de alimentare: 480 V

Număr de faze de rețea: Trifazat

Curent continuu de repaus: 3,15 A

Putere continuă: 1,76 W

Curent maxim Irms: 11,2 A pentru LXM32.D12N4

Curent maxim Irms: 11,9 A pentru LXM32.D18N4

Curent continuu maxim: 11,93 A

Al doilea ax: Fără capăt secundar al arborelui

Diametru arbore: 19 mm

Lungime arbore: 40 mm

Lățime zăvor: 30 mm

Tip feedback: SinCos Hiperface cu o singură rotație

Dimensiune flanșă motor: 100 mm

Număr de stive motor: 1

Constantă de cuplu: 1,08 N.m/A la 120 °C

EMF invers constant: 70,3 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Cuplu de inerție al rotorului: 3,19 kg.cm²

Rezistența statorului: 3,1 Ohm la 20 °C

Inductanța statorului: 7,45 mH la 20 °C

Constanta de timp electrică a statorului: 4,5 ms la 20 °C

Forță radială maximă Fr: 900 N la 1000 rpm

Forță radială maximă Fr: 720 N la 2000 rpm

Forța radială maximă Fr: 630 N la 3000 rpm

Forța radială maximă Fr: 570 N la 4000 rpm

Forța radială maximă Fr: 530 N la 5000 rpm

Forța axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Lungime: 128,6 mm

Diametru colier de centrare: 95 mm

Adâncime colier de centrare: 3,5 mm

Număr de orificii de montare: 4

Diametru orificiu de montare: 9 mm

Diametru cerc orificiu de montare: 115 mm

Greutate netă: 3,34 kg

Referință dimensionare: BMH1001P

Număr de faze de alimentare: 3

Eroare de precizie unghiulară: 1,4 °

Temperatura cuprului la cald: 135 °C

Temperatura magnetului la cald: 100 °C

Temperatura magnetului la temperatura camerei: 20 °C

Dimensiuni

Lungime: 128,6 mm

Diametru arbore: 19 mm

Lungime arbore: 40 mm

Date

Lățime

220 mm

Lungime

400 mm

Înălțime

190 mm

EAN prezentat

3606485200255

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

4,614 kg/bucată

Numar articol

3606485200255
