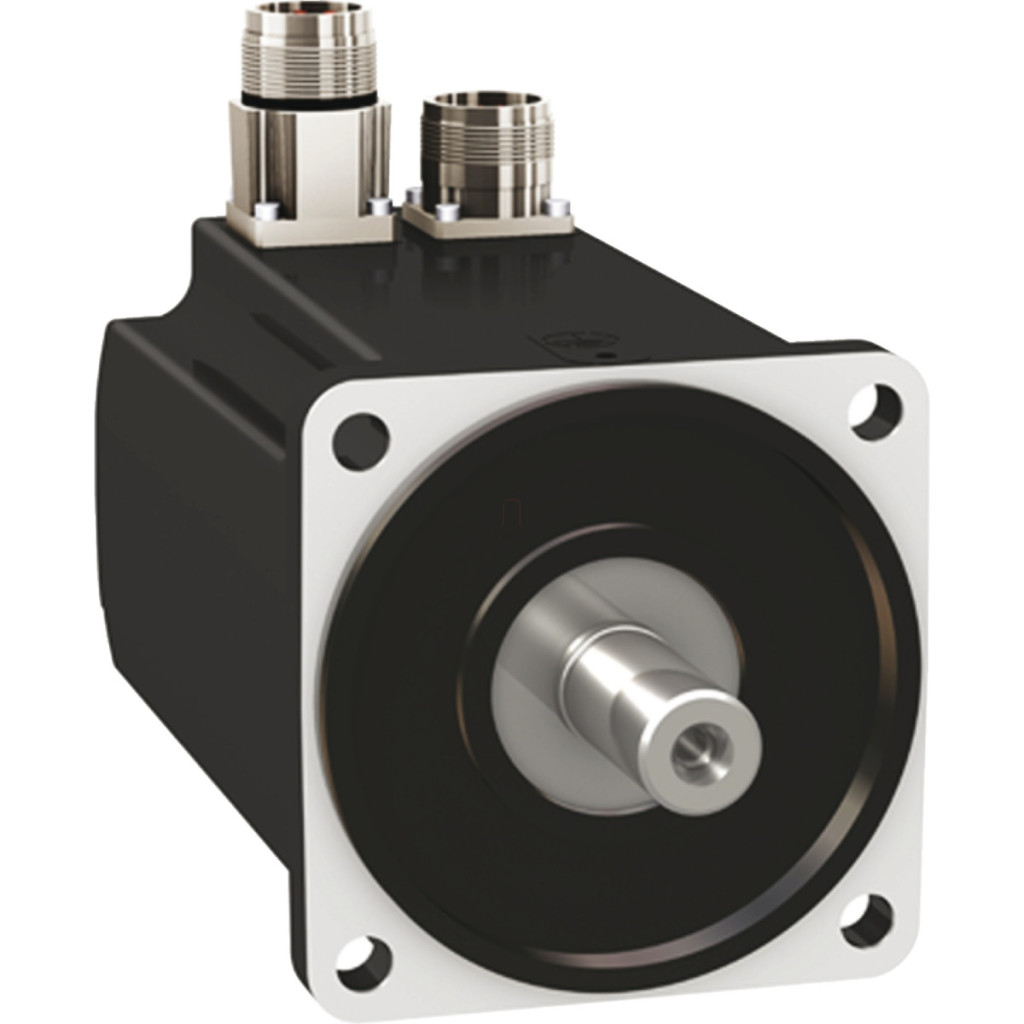

Servomotorul Schneider Electric BMH1001P17F1A este o componentă de înaltă calitate a seriei de acționări Lexium 32, oferind poziționare precisă și performanță dinamică în automatizarea industrială. Acest motor compact și performant are o viteză maximă de 6000 rpm și un cuplu continuu de 3,3-3,4 Nm, fiind alegerea ideală pentru aplicații de control precis al mișcării. Motorul funcționează deosebit de bine cu familia de acționări Lexium 32, în special cu modelele LXM32.D12N4 și LXM32.D18N4, pe surse de alimentare trifazate de 400 V sau 480 V. Parametrii tehnici ai servomotorului BMH1001P17F1A sunt impresionanți. Acesta poate furniza un cuplu maxim de 10,8 Nm, în timp ce cuplul său nominal variază între 1,9 și 3,1 Nm, în funcție de convertizorul utilizat. Puterea nominală de ieșire variază între 800 W și 1300 W, în funcție de unitatea compatibilă. Viteza nominală este de 4000 rpm, ceea ce asigură o funcționare stabilă în majoritatea aplicațiilor. Motorul are o rezoluție de feedback a vitezei de 32768 puncte/rotație × 4096 rotații, ceea ce permite o poziționare extrem de precisă. Codificatorul SinCos Hiperface multiturn 16 crește și mai mult precizia controlului. Designul fizic al motorului BMH1001P17F1A este, de asemenea, demn de remarcat. Are un capăt de arbore cu cheie, care facilitează conectarea mecanică. Diametrul arborelui este de 19 mm, lungimea arborelui este de 40 mm, iar lățimea canelurii este de 30 mm. Motorul are protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă în medii industriale. Dimensiunea flanșei motorului este de 100 mm, proiectată în conformitate cu standardele internaționale, asigurând compatibilitatea cu o gamă largă de sisteme. Motorul are conectori drepți pentru conectarea electrică și este echipat cu o frână încorporată cu un cuplu de reținere de 5,5 Nm. Puterea de frânare a frânei este de 12 W. Caracteristicile electrice ale motorului BMH1001P17F1A sunt, de asemenea, remarcabile. Constanta de cuplu este de 1,08 Nm/A la 120 °C, iar forța electromotoare de repornire este constantă la 70,3 V/krpm la 120 °C. Rezistența statorului este de 3,1 Ohm la 20 °C, în timp ce inductanța statorului este de 7,45 mH. Constanta de timp electrică este de 4,5 ms. Forța radială maximă a motorului variază între 530 și 900 N în funcție de viteză, în timp ce forța axială maximă este de 0,2 ori forța radială. Cuplul de inerție al rotorului este de 3,68 kg·cm² și are 5 perechi de poli. Acest servomotor este răcit prin convecție naturală și are o lungime de 170,3 mm. Diametrul colierului de centrare al flanșei de montare este de 95 mm, iar adâncimea sa este de 3,5 mm. Motorul are 4 orificii de montare de 9 mm, care sunt situate pe un cerc cu un diametru de 115 mm. Greutatea netă a motorului este de 4,8 kg. BMH1001P17F1A este recomandat în special pentru aplicații industriale în care poziționarea precisă, performanța fiabilă și durata lungă de viață sunt cerințe esențiale, cum ar fi mașinile CNC, echipamentele de ambalare, manipularea materialelor sau robotica.
Date tehnice BMH1001P17F1A
Caracteristici generale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 6000 rpm
Date de performanță
Cuplu continuu: 3,3 N.m pentru LXM32.D12N4 3 A, 400 V, trifazat
3,3 N.m pentru LXM32.D12N4 3 A, 480 V, trifazat
3,4 N.m pentru LXM32.D18N4 la 6 A, 400 V, trifazat
3,4 N.m pentru LXM32.D18N4 la 6 A, 480 V, trifazat
Cuplu maxim de menținere: 10,8 N.m pentru LXM32.D12N4 3 A, 400 V, trifazat
10,8 N.m pentru LXM32.D12N4 3 A, 480 V, trifazat
10,8 N.m pentru LXM32.D18N4 6 A, 400 V, trifazat
10,8 N.m pentru LXM32.D18N4 6 A, 480 V, trifazat
Putere nominală de ieșire: 800 W pentru LXM32.D12N4 3 A, 400 V, trifazat
800 W pentru LXM32.D12N4 3 A, 480 V, trifazat
1300 W pentru LXM32.D18N4 6 A, 400 V, trifazat
1300 W pentru LXM32.D18N4 6 A, 480 V, trifazat
Cuplu nominal: 1,9 N.m pentru LXM32.D12N4 3 A, 400 V, trifazat
1,9 N.m pentru LXM32.D12N4 3 A, 480 V, trifazat
3,1 N.m pentru LXM32.D18N4 6 A, 400 V, trifazat
3,1 N.m pentru LXM32.D18N4 6 A, 480 V, trifazat
Viteza nominală: 4000 rpm
Compatibilitate și conectivitate
Compatibilitate produs: LXM32.D12N4 400...480 V trifazat
LXM32.D18N4 400...480 V trifazat
Capătul arborelui: Blocat
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 32768 puncte/rotație × 4096 rotații
Frână de reținere: Încorporată
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Informații suplimentare
Compatibilitate serie: Lexium 32
Tensiune nominală de alimentare: 480 V
Număr de faze: Trifazat
Curent continuu de repaus: 3,15 A
Putere continuă: 1,76 W
Curent maxim Irms: 11,2 A pentru LXM32.D12N4
11,9 A pentru LXM32.D18N4
Curent continuu maxim: 11,93 A
Caracteristici fizice
Al doilea ax: Fără capăt al doilea al arborelui
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Lățime zăvor: 30 mm
Tip de feedback: Multi-turn SinCos Hiperface
Cuplu de reținere: frână de reținere 5,5 N.m
Dimensiune flanșă motor: 100 mm
Număr de bobine motor: 1
Cuplu constant: 1,08 N.m/A la 120 °C
Forță contraelectromotoare constantă: 70,3 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Cuplu de inerție de rotație: 3,68 kg.cm²
Rezistența statorului: 3,1 Ohm la 20 °C
Inductanța statorului: 7,45 mH la 20 °C
Constanta de timp electrică a statorului: 4,5 ms la 20 °C
Forța radială maximă Fr: 900 N la 1000 rpm
720 N la 2000 rpm
630 N la 3000 rpm
570 N la 4000 rpm
530 N la 5000 rpm
Forță axială maximă Fa: 0,2 × Fr
Puterea de frânare: 12 W
Tip de răcire: Convecție naturală
Lungime: 170,3 mm
Diametru colier de centrare: 95 mm
Adâncimea colierului de centrare: 3,5 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 9 mm
Diametru cerc orificii de montare: 115 mm
Greutate netă: 4,8 kg
Referință dimensiune: BMH1001P
Eroare unghi [unghi]: 4,8 °
