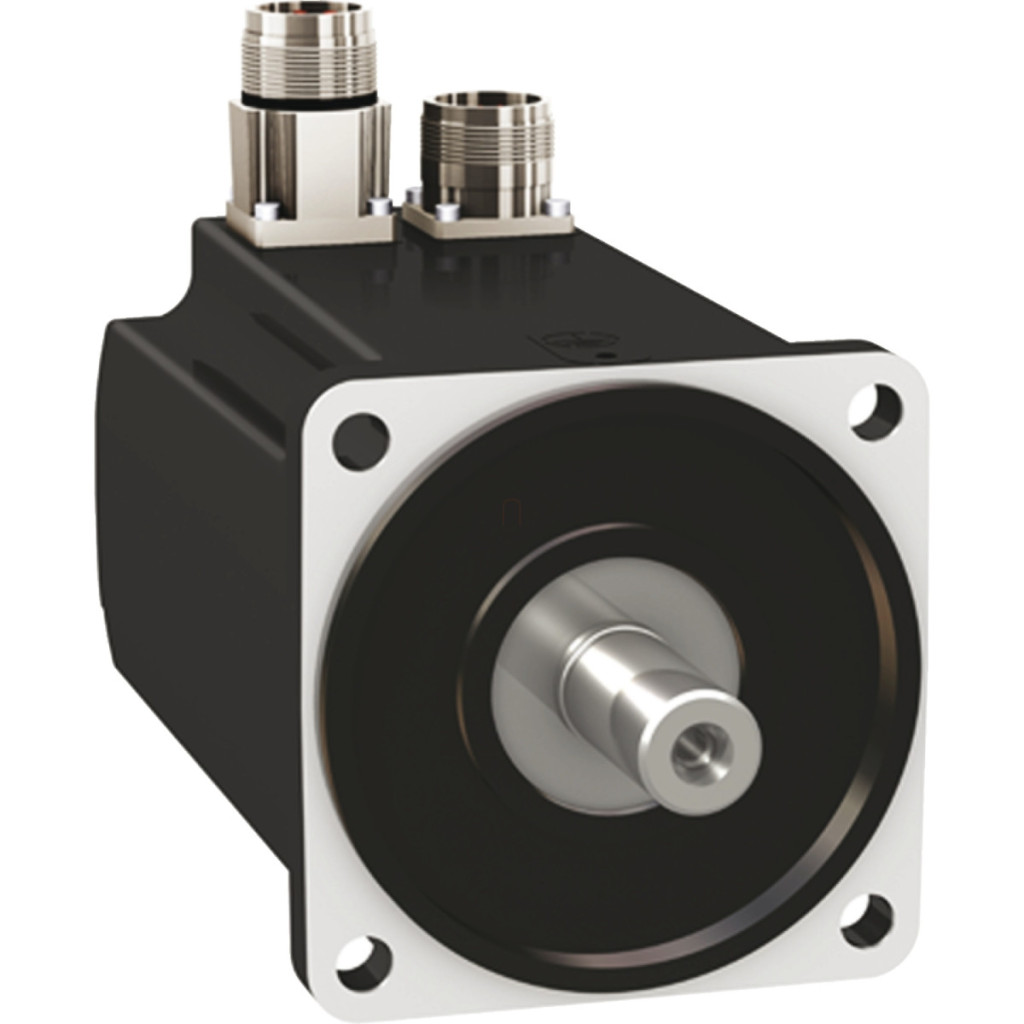

Schneider Electric Lexium 32 - BMH1001T06A1A - Servomotor BMH, 100 mm, max. 900 W, max. 6000 rpm, 3,4 Nm, IP54, fără blocare, pentru 32 de acționări

Lățime: 200 mm

Lungime: 400 mm

Înălțime: 220 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1001T06A1A - Servomotor BMH, 100 mm, max. 900 W, max. 6000 rpm, 3,4 Nm, IP54, fără blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1001T06A1A - Servomotor BMH, 100 mm, max. 900 W, max. 6000 rpm, 3,4 Nm, IP54, fără blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485196985
Price: 4054.85 RON
Availability: InStock

4 054,85 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric Lexium 32 BMH1001T06A1A este un dispozitiv de înaltă calitate și performanță, care poate fi utilizat pe scară largă în soluții de automatizare și industriale. Acest motor din seria BMH are o flanșă standard internațională, ceea ce îl face ușor de integrat în diverse linii de producție și mașini. Modelul BMH1001T06A1A are un cuplu continuu de 3,4 Nm și un cuplu maxim de până la 10,2 Nm, permițând o poziționare precisă și o funcționare eficientă chiar și sub sarcini grele. Motorul are o viteză mecanică maximă de 6000 rpm, în timp ce viteza sa nominală este de 2000 rpm (cu unitate de acționare LXM32.D30M2 la tensiune monofazată de 115 V) sau 3000 rpm (cu unitate de acționare LXM32.D18M2 la tensiune monofazată de 230 V). Motorul are o putere nominală de 700 W sau 900 W, în funcție de unitatea de acționare utilizată, ceea ce asigură o eficiență energetică excelentă. Specificațiile tehnice ale BMH1001T06A1A sunt impresionante: are un grad de protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă. Capătul arborelui este neted, fără blocare, cu un diametru de 19 mm și o lungime de 40 mm. Sistemul de feedback al motorului este un codificator SinCos Hiperface cu o singură rotație, cu o rezoluție de 32768 puncte/rotație, care permite o poziționare extrem de precisă. Motorul este compatibil cu familia de acționări Lexium 32, în special cu tipurile LXM32.D30M2 (115 V monofazat) și LXM32.D18M2 (230 V monofazat). Conexiunea electrică se realizează cu conectori drepți, iar motorul nu are frână de reținere. Parametrii tehnici ai BMH1001T06A1A includ o constantă de cuplu de 0,67 N.m/A la 120 °C, o constantă a forței contraelectromotoare de 43,3 V/krpm, tot la 120 °C, și o rezistență a statorului de 1,19 Ohm și o inductanță a statorului de 2,72 mH la 20 °C. Motorul are 5 poli, iar cuplul de inerție al rotorului este de 3,19 kg.cm². Forța radială maximă este de 900 N la 1000 rpm, care scade odată cu creșterea vitezei (530 N la 5000 rpm). Motorul este răcit prin convecție naturală, are o lungime de 128,6 mm și cântărește 3,34 kg. Motorul are o dimensiune a jantei de 100 mm, un diametru al colierului de centrare de 95 mm și o adâncime de 3,5 mm. Motorul are 4 orificii de montare cu un diametru de 9 mm, care sunt situate pe un cerc cu un diametru de 115 mm.

Schneider Electric Lexium 32 - BMH1001T06A1A - Servomotor BMH, 100 mm, max. 900 W, max. 6000 rpm, 3,4 Nm, IP54, fără blocare, pentru 32 de acționări Date tehnice

Date de bază

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 6000 rpm

Cuplu continuu: 3,4 N.m (10 A, 115 V, monofazat pentru LXM32.D30M2); 3,4 N.m (6 A, 230 V, monofazat pentru LXM32.D18M2) Cuplu maxim de menținere: 8,9 N.m (10 A, 115 V, monofazat pentru LXM32.D30M2); 10,2 N.m (6 A, 230 V, monofazat pentru LXM32.D18M2)

Putere nominală de ieșire: 700 W (10 A, 115 V, monofazat pentru LXM32.D30M2); 900 W (6 A, 230 V, monofazat pentru LXM32.D18M2)

Cuplu nominal: 3,3 N.m (10 A, 115 V, monofazat pentru LXM32.D30M2); 2,8 N.m (6 A, 230 V, monofazat pentru LXM32.D18M2)

Viteza nominală: 2000 rpm (10 A, 115 V, monofazat pentru LXM32.D30M2); 3000 rpm (6 A, 230 V, monofazat pentru LXM32.D18M2)

Compatibilitate produs: 115 V monofazat pentru LXM32.D30M2; LXM32.D18M2 230 V monofazat

Capătul arborelui: Arborele neted

Grad de protecție IP: Standard IP54

Rezoluție feedback viteză: 32768 puncte/rotație

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori drepți

Informații suplimentare

Compatibilitate serie: Lexium 32

Tensiune nominală de alimentare [Us]: 240 V Număr de faze de rețea: trifazat Curent continuu de repaus: 5,11 A Putere continuă: 1,74 W Curent maxim Irms: 18,2 A (pentru LXM32.D30M2); 19,4 A (pentru LXM32.D18M2) Curent continuu maxim: 19,38 A Al doilea arbore: Fără al doilea capăt al arborelui Diametru arbore: 19 mm Lungime arbore: 40 mm Tip feedback: SinCos Hiperface cu o singură rotație Dimensiune flanșă motor: 100 mm Număr de stive motor: 1 Cuplu constant: 0,67 N.m/A la 120 °C Constanta forței contraelectromotoare: 43,3 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Cuplu de inerție al rotorului: 3,19 kg.cm² Rezistența statorului: 1,19 Ohm la 20 °C

Inductanță stator: 2,72 mH la 20 °C

Constantă de timp electrică stator: 4,5 ms la 20 °C

Forță radială maximă Fr: 900 N la 1000 rpm; 720 N la 2000 rpm; 630 N la 3000 rpm; 570 N la 4000 rpm; 530 N la 5000 rpm Forță axială maximă Fa: 0,2 x Fr Tip de răcire: Convecție naturală

Dimensiuni mecanice

Lungime: 128,6 mm

Diametru colier de centrare: 95 mm

Adâncime colier de centrare: 3,5 mm

Număr de orificii de fixare: 4 Diametrul orificiilor de montare: 9 mm Diametrul orificiilor de montare: 115 mm Greutate netă: 3,34 kg Referință dimensiune: BMH1001T Alte date Număr de faze de rețea: 3 Eroare de precizie unghiulară: 4,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8,8, BMH1001T

Alte date

Număr de faze ale rețelei: 3

Eroare de precizie unghiulară: 4,8 °

Temperatura maximă a cuprului: 135 °C

Temperatura maximă a magnetului: 100 °C

Temperatura de referință a magnetului: 20 °C

Date

Lățime

200 mm

Lungime

400 mm

Înălțime

220 mm

EAN prezentat

3606485196985

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

3,64 kg/bucată

Numar articol

3606485196985
