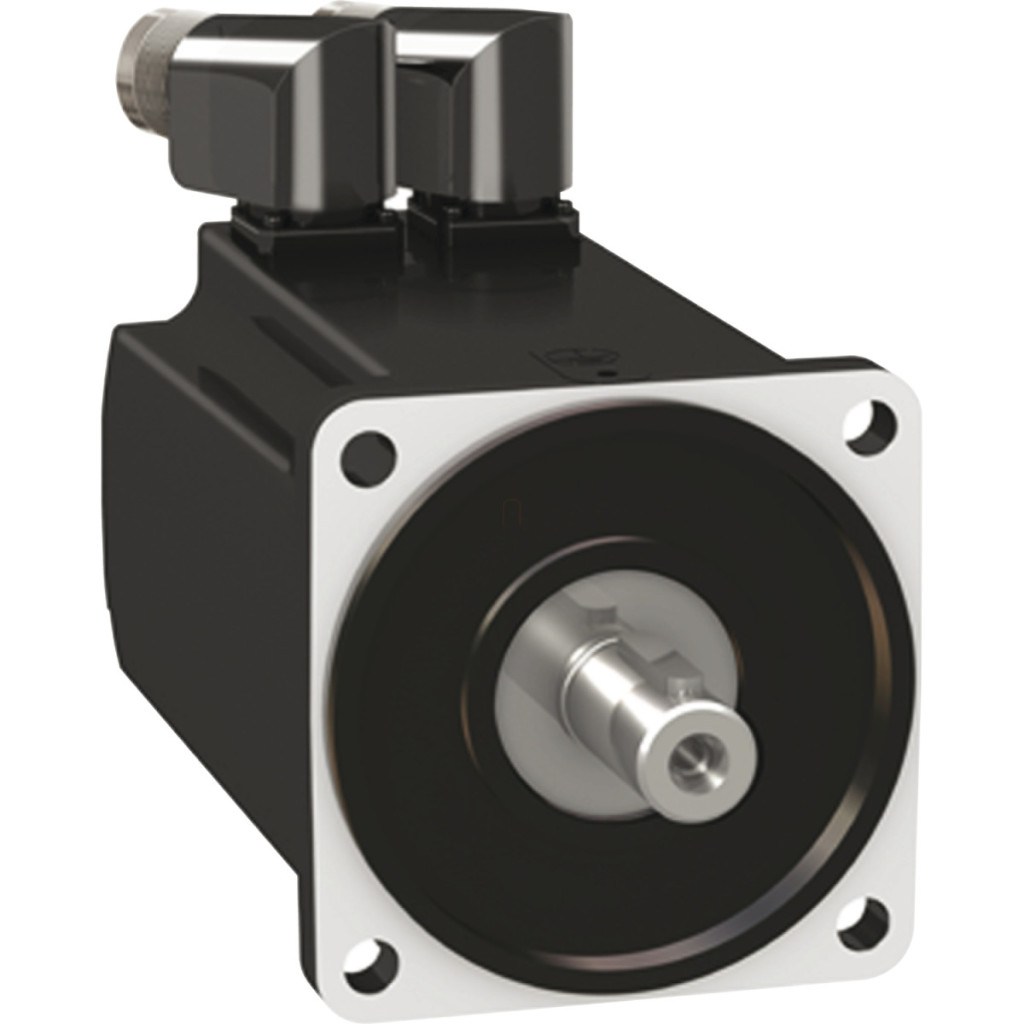

Servomotorul Schneider Electric BMH1002P01F2A face parte din familia de servomotoare Lexium 32, care oferă performanțe și fiabilitate excelente în automatizarea industrială. Acest motor de înaltă precizie are caracteristici remarcabile care îl fac ideal pentru aplicații de control al mișcării de precizie, în special în sisteme care necesită viteză mare și poziționare de înaltă precizie. Servomotorul BMH1002P01F2A oferă un cuplu continuu de 6,2 Nm și un cuplu maxim de 18,4 Nm, asigurând capacități excelente de pornire și accelerare. Motorul are o viteză mecanică maximă de 6000 rpm, o viteză nominală de 4000 rpm și un cuplu nominal de 3,9 Nm. Cu o putere nominală de 1600 W, acest motor este alegerea perfectă pentru echipamente industriale de dimensiuni medii și putere medie. Motorul are un grad de protecție IP54, care oferă protecție împotriva prafului și stropirii cu apă, făcându-l sigur pentru utilizare în medii industriale. BMH1002P01F2A este compatibil cu servomotorul Schneider Electric LXM32.D18N4, care funcționează cu o sursă de alimentare trifazată de 400-480 V. Motorul are un capăt de arbore neted, cu un diametru de 19 mm și o lungime de 40 mm. Motorul are, de asemenea, o funcție de frânare cu un cuplu de frânare de 5,5 Nm, care asigură oprirea și menținerea precisă. Feedback-ul este asigurat de un encoder SinCos Hiperface de înaltă rezoluție, cu 131072 puncte/rotație, care permite o poziționare extrem de precisă. Motorul este răcit prin convecție naturală, ceea ce înseamnă o funcționare și o întreținere simple. În ceea ce privește parametrii tehnici, BMH1002P01F2A are o constantă de cuplu de 1,19 Nm/A la 120 °C, o rezistență a înfășurării motorului de 1,51 Ohm la 20 °C, o inductanță de 4,12 mH și o constantă de timp electrică a statorului de 5 ms. Motorul are 5 perechi de poli și o inerție a rotorului de 6,77 kg.cm², ceea ce permite un răspuns dinamic rapid. Motorul are o lungime de 202,3 mm și o greutate de 6,4 kg. Motorul are o dimensiune a flanșei de 100 mm, un diametru al colierului de centrare de 95 mm și o adâncime a colierului de 3,5 mm. Motorul are 4 orificii de montare cu un diametru de 9 mm și un diametru al cercului central de 115 mm. BMH1002P01F2A este potrivit în special pentru aplicații care necesită dinamică ridicată, poziționare precisă și performanță fiabilă, cum ar fi mașini de ambalat, mașini de tipărit sau sisteme de manipulare a materialelor.
Schneider Electric Lexium 32 - BMH1002P01F2A - Servomotor BMH, 100 mm, max. 1600 W, max. 6000 rpm, 5,9 Nm, IP54, fără blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 6000 rpm
Cuplu continuu: 6,2 N.m pentru LXM32.D18N4 6 A, 400 V, trifazat
Cuplu continuu: 6,2 N.m pentru LXM32.D18N4 6 A, 480 V, trifazat
Cuplu maxim: 18,4 N.m pentru LXM32.D18N4 6 A, 400 V, trifazat
Cuplu maxim: 18,4 N.m pentru LXM32.D18N4 6 A, 480 V, trifazat
Putere nominală de ieșire: 1600 W Pentru LXM32.D18N4: 6 A, 400 V, trifazat
Putere nominală de ieșire: 1600 W Pentru LXM32.D18N4: 6 A, 480 V, trifazat
Cuplu nominal: 3,9 N.m Pentru LXM32.D18N4: 6 A, 400 V, trifazat
Cuplu nominal: 3,9 N.m Pentru LXM32.D18N4: 6 A, 480 V, trifazat
Viteza nominală: 4000 rpm Pentru LXM32.D18N4 6 A, 400 V, trifazat
Viteza nominală: 4000 rpm Pentru LXM32.D18N4 6 A, 480 V, trifazat Compatibilitate produs: LXM32.D18N4 400...480 V trifazat Capăt arbore: Arbore neted Clasa de protecție IP: standard IP54 Rezoluție feedback viteză: 131.072 puncte/rotație Frână de reținere: Da Tip de montare: Flanșă standard internațional Conexiune electrică: Conectori rotativi în unghi drept Informații suplimentare Compatibilitate serie: Lexium 32 Tensiune nominală de alimentare [Us]: 480 V Număr de faze de rețea: Trifazat Curent continuu: 5,04 A Putere continuă: 2,36 W Trefazic
Curent continuu staționar: 5,04 A
Putere continuă: 2,36 W
Curent maxim Irms: 17,5 A pentru LXM32.D18N4
Curent constant maxim: 18,23 A
Axa secundară: Fără al doilea arbore
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Cuplu de reținere: Frână de reținere 5,5 N.m Dimensiune flanșă motor: 100 mm Număr de trepte motor: 2 Cuplu constant: 1,19 N.m/A la 120 °C EMF invers constant: 77 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Cuplu de inerție al rotorului: 6,77 kg.cm²
Rezistența statorului: 1,51 Ohm la 20 °C
Inductanța statorului: 4,12 mH la 20 °C
Constanta de timp electrică a statorului: 5 ms la 20 °C
Forța radială maximă Fr: 990 N la 1000 rpm
Forță radială maximă Fr: 790 N la 2000 rpm
Forță radială maximă Fr: 690 N la 3000 rpm
Forță radială maximă Fr: 620 N la 4000 rpm Forța radială maximă Fr: 580 N la 5000 rpm Forța axială maximă Fa: 0,2 x Fr Puterea de frânare: 12 W Tip de răcire: Convecție naturală Lungime: 202,3 mm Diametru colier de centrare: 95 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametru găuri de montare: 9 mm Diametru cerc găuri de montare: 115 mm Greutate netă: 6,4 kg Referință dimensiune: BMH1002P Număr de faze de alimentare: 3 Eroare unghiulară [unghi]: 1,4 °
Temperatura cuprului: 135 °C
Temperatura magnetului: 100 °C
Temperatura ambiantă a magnetului: 20 °C
