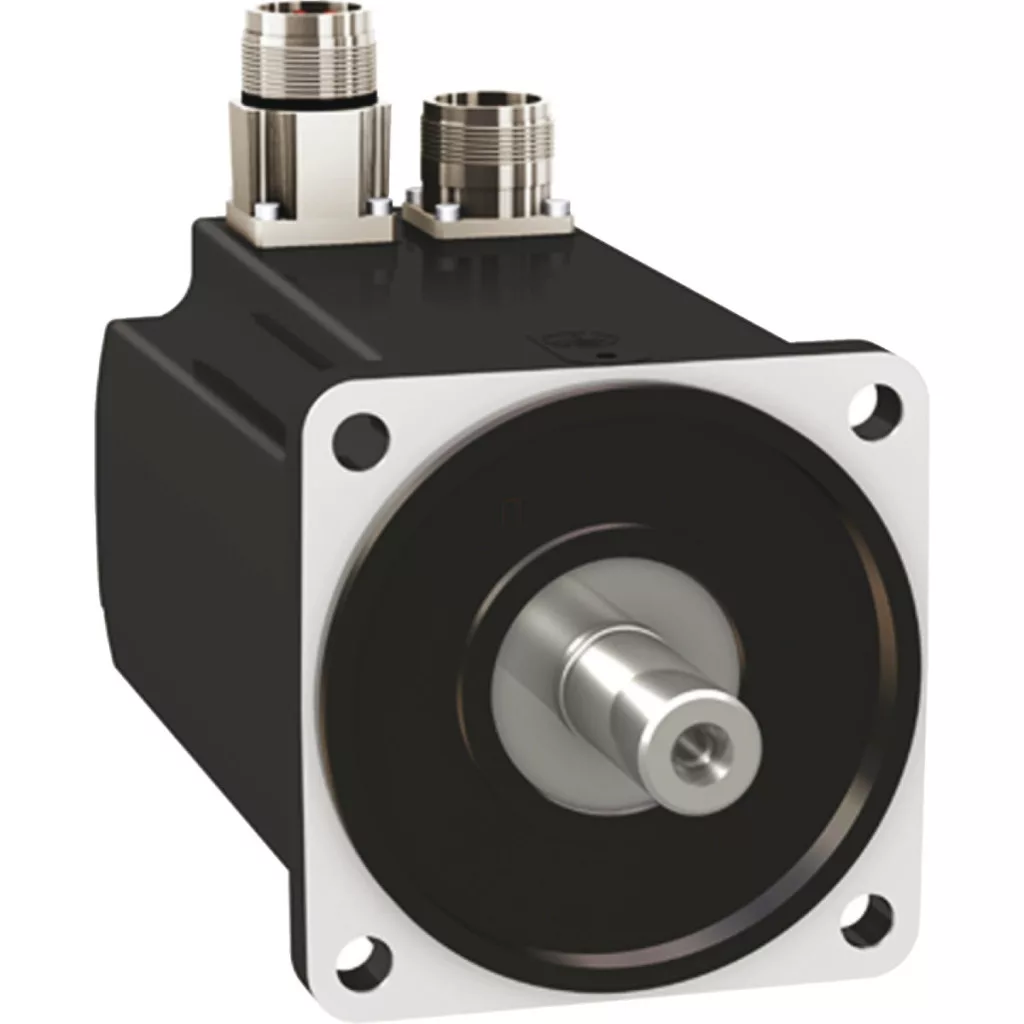

Schneider Electric BMH1002P06A1A este un servomotor de înaltă calitate din familia de produse Lexium 32, dezvoltat în principal pentru aplicații industriale de înaltă precizie. Motorul oferă un cuplu continuu de 6,2 Nm și poate funcționa la o viteză maximă de 6000 rpm. Acest motor compact este alegerea ideală pentru sistemele de automatizare în care poziționarea precisă și controlul dinamic al mișcării sunt importante. Printre parametrii tehnici remarcabili ai servomotorului BMH1002P06A1A se numără cuplul maxim de 18,4 Nm, disponibil pentru perioade scurte de sarcină maximă. Motorul are o putere nominală de 1600 W și un cuplu nominal de 3,9 Nm la o viteză nominală de 4000 rpm. Acest motor este perfect compatibil cu servomotorul LXM32.D18N4, care funcționează cu o tensiune de alimentare trifazată de 400-480 V. BMH1002P06A1A are un capăt de arbore neted, fără blocare, și nu este echipat cu un sistem de frânare, fiind potrivit pentru aplicații în care nu este necesar un cuplu de reținere. Motorul are un grad de protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă. Feedback-ul de poziție este asigurat de un encoder de înaltă precizie cu o rezoluție de 32768 puncte/rotație, de tip SinCos Hiperface, cu design cu o singură bobină. Motorul este echipat cu conectori drepți și poate fi montat cu o flanșă în conformitate cu standardele internaționale. Dimensiunile servomotorului BMH1002P06A1A sunt potrivite pentru aplicații industriale, cu un diametru al flanșei motorului de 100 mm și o lungime totală de 160,6 mm. Diametrul arborelui este de 19 mm, iar lungimea arborelui este de 40 mm. Detaliind mai mult datele tehnice ale servomotorului BMH1002P06A1A, este important de menționat că motorul are 2 pachete de bobine, o constantă de cuplu de 1,19 Nm/A (măsurată la 120 °C), iar constanta EMF inversă este de 77 V/1000 rpm (măsurată, de asemenea, la 120 °C). Motorul are 5 poli, iar cuplul de inerție al rotorului este de 6,28 kg.cm². Rezistența statorului este de 1,51 Ohm, inductanța este de 4,12 mH, iar constanta de timp electrică este de 5 ms (toate măsurate la 20 °C). Motorul este răcit prin convecție naturală și poate rezista la o forță radială maximă de 990 N la o viteză de 1000 rpm, care scade odată cu creșterea vitezei (de exemplu, la o viteză de 5000 rpm, aceasta este de numai 580 N). Produsul BMH1002P06A1A are o greutate netă de 4,92 kg și o referință de proiectare BMH1002P.
Date tehnice BMH1002P06A1A
Caracteristici generale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 6000 rpm
Cuplu de menținere continuu: 6,2 N.m LXM32.D18N4 cu 6 A, 400 V, alimentare trifazată
6,2 N.m LXM32.D18N4 cu 6 A, 480 V, alimentare trifazată
Cuplu maxim: 18,4 N.m pentru LXM32.D18N4 cu 6 A, 400 V, alimentare trifazată
18,4 N.m pentru LXM32.D18N4 cu 6 A, 480 V, alimentare trifazată
Putere nominală de ieșire: 1600 W pentru LXM32.D18N4 cu 6 A, 400 V, alimentare trifazată
1600 W pentru LXM32.D18N4 cu 6 A, 480 V, alimentare trifazată
Cuplu nominal: 3,9 N.m pentru LXM32.D18N4 cu 6 A, 400 V, alimentare trifazată
3,9 N.m pentru LXM32.D18N4 cu 6 A, 480 V, alimentare trifazată
Viteza nominală: 4000 rpm pentru LXM32.D18N4 cu 6 A, 400 V, alimentare trifazată
4000 rpm pentru LXM32.D18N4 cu 6 A, 480 V, alimentare trifazată
Compatibilitate produs: LXM32.D18N4 400...480 V alimentare trifazată
Capătul arborelui: Arborele neted
Grad de protecție IP: Standard IP54
Rezoluție indicator de viteză: 32768 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Informații suplimentare
Compatibilitate cu familia de produse: Lexium 32
Tensiune nominală de alimentare: 480 V
Număr de faze de alimentare: Trifazic
Curent continuu permanent: 5,04 A
Putere continuă: 2,36 W
Curent maxim Irms: 17,5 A pentru LXM32.D18N4
Curent continuu maxim: 18,23 A
Al doilea arbore: Fără capăt al doilea arbore
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Tip feedback: Bobină simplă SinCos Hiperface
Dimensiune flanșă motor: 100 mm
Număr de bobine motor: 2
Constantă de cuplu: 1,19 N.m/A la 120 °C
Constantă EMF inversă: 77 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Cuplu de inerție al rotorului: 6,28 kg.cm²
Rezistența statorului: 1,51 Ohm la 20 °C
Inductanța statorului: 4,12 mH la 20 °C
Constanta de timp electrică a statorului: 5 ms la 20 °C
Forță radială maximă Fr: 990 N la 1000 rpm
790 N la 2000 rpm
690 N la 3000 rpm
620 N la 4000 rpm
580 N la 5000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Lungime: 160,6 mm
Diametru colier de centrare: 95 mm
Adâncime colier de centrare: 3,5 mm
Număr de orificii de fixare: 4
Diametrul orificiilor de montare: 9 mm
Diametrul cercului orificiilor de montare: 115 mm
Greutate netă: 4,92 kg
Referință dimensiune: BMH1002P
Eroare unghiulară: 4,8°
