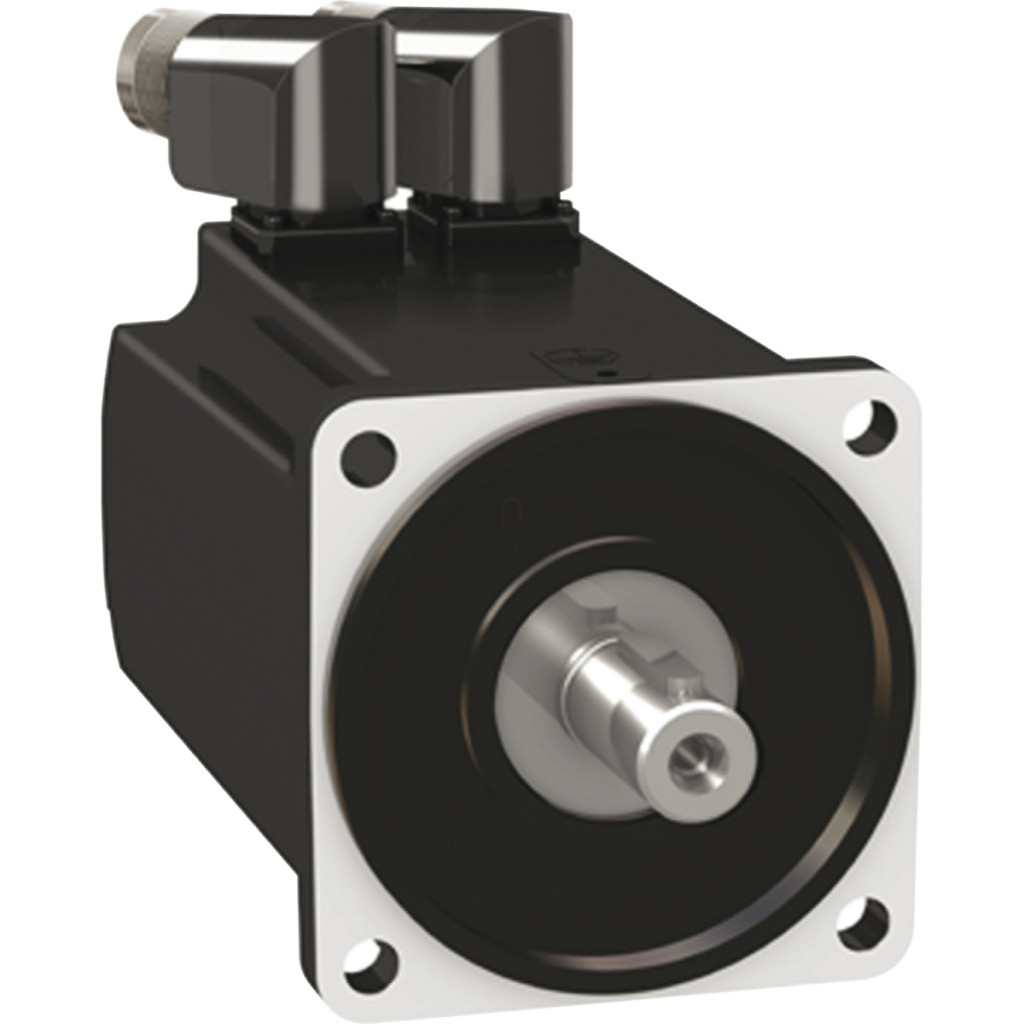

Parte a familiei de servomotoare Lexium 32 de la Schneider Electric, BMH1002P06F2A este un motor industrial de înaltă performanță și precizie, ideal pentru sarcini de automatizare și mișcare care necesită un control precis al cuplului și vitezei. Ca parte a seriei BMH, acest model combină fiabilitatea și performanța ridicată, oferind în același timp o protecție adecvată pentru utilizarea în medii industriale. Servomotorul BMH1002P06F2A are un cuplu continuu de 6,2 Nm și un cuplu maxim de 18,4 Nm, permițând aplicații dinamice și de înaltă precizie. Viteza sa mecanică maximă este de 6000 rpm, ceea ce oferă o gamă largă de aplicații pentru diverse aplicații industriale. Motorul funcționează la o putere nominală de 1600 W și un cuplu nominal de 3,9 Nm la o viteză nominală de 4000 rpm. Motorul a fost optimizat special pentru utilizarea cu familiile de acționări Lexium 32 LXM32.D18N4, cu o sursă de alimentare trifazată de 400-480 V. BMH1002P06F2A are un capăt de arbore neted, care permite instalarea ușoară a diverselor componente de acționare. Arborele are un diametru de 19 mm și o lungime de 40 mm, fiind compatibil cu elementele de acționare industriale standard. Motorul are un grad de protecție IP54, care oferă o protecție adecvată împotriva prafului și stropilor de apă, fiind potrivit pentru utilizarea într-o varietate de medii industriale. Funcția de frânare servește scopurilor de siguranță în aplicații și oferă un cuplu de reținere de 5,5 Nm, care ajută la menținerea poziției cu precizie chiar și atunci când este oprit. Feedback-ul este furnizat de un encoder SinCos Hiperface de înaltă precizie, cu rezoluție de 32768, care permite o poziționare precisă. Motorul este răcit prin convecție naturală și are o montare cu flanșă în conformitate cu standardele internaționale, cu un diametru al flanșei de 100 mm și patru orificii de montare de 9 mm pe un cerc de 115 mm. Este echipat cu un conector rotativ în unghi drept, care facilitează cablarea în diverse poziții de montare. Parametrii tehnici suplimentari ai motorului includ o constantă de cuplu de 1,19 N.m/A, o constantă EMF inversă de 77 V/krpm la 120 °C, rezistență statorică de 1,51 Ohm și inductanță statorică de 4,12 mH la 20 °C, constantă de timp electrică statorică de 5 ms și cuplu de inerție rotorică de 6,77 kg.cm². Acest model este recomandat în special pentru aplicații care necesită poziționare de precizie, cuplu sau viteză constantă, cum ar fi mașini de ambalat, sisteme de dozare, aplicații care necesită control coordonat al mișcării sau orice altă sarcină de automatizare industrială în care fiabilitatea și precizia sunt esențiale.
Schneider Electric Lexium 32 - BMH1002P06F2A - Servomotor BMH, 100 mm, max. 1600 W, max. 6000 rpm, 5,9 Nm, IP54, fără blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 6000 rpm
Cuplu continuu: 6,2 N.m pentru LXM32.D18N4 6 A, 400 V, alimentare trifazată
Cuplu continuu: 6,2 N.m pentru LXM32.D18N4 6 A, 480 V, alimentare trifazată
Cuplu maxim: 18,4 N.m pentru LXM32.D18N4 la 6 A, 400 V, alimentare trifazată
Cuplu maxim: 18,4 N.m pentru LXM32.D18N4 la 6 A, 480 V, alimentare trifazată
Putere nominală de ieșire: 1600 W pentru LXM32.D18N4 6 A, 400 V, alimentare trifazată
Putere nominală de ieșire: 1600 W pentru LXM32.D18N4 6 A, 480 V, alimentare trifazată
Cuplu nominal: 3,9 N.m pentru LXM32.D18N4 6 A, 400 V, alimentare trifazată
Cuplu nominal: 3,9 N.m pentru LXM32.D18N4 6 A, 480 V, alimentare trifazată
Viteză nominală: 4000 rpm pentru LXM32.D18N4 6 A, 400 V, alimentare trifazată
Viteză nominală: 4000 rpm pentru LXM32.D18N4 6 A, 480 V, alimentare trifazată
Compatibilitate produs: LXM32.D18N4 400...480 V, alimentare trifazată
Capătul arborelui: Arborele neted
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 32768 puncte/rotație
Frână de reținere: Da Suport de montare: Flanșă standard internațional Conexiune electrică: Conectori rotativi în unghi drept
Informații suplimentare
Gama de compatibilitate: Lexium 32
Tensiune nominală de alimentare: 480 V
Număr de faze de rețea: Trifazată
Curent continuu staționar: 5,04 A
Putere continuă: 2,36 W
Curent maxim Irms: 17,5 A pentru LXM32.D18N4
Curent continuu maxim: 18,23 A
Axa secundară: Fără al doilea capăt al arborelui
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Cuplu de reținere: Frână de reținere 5,5 N.m Dimensiunea flanșei motorului: 100 mm Număr de statori ai motorului: 2 Constanta cuplului: 1,19 N.m/A la 120 °C Constanta forței contraelectromotoare: 77 V/rpm la 120 °C Număr de poli ai motorului: 5,0 Cuplu de inerție al rotorului: 6,77 kg.cm² Rezistența statorului: 1,51 Ohm la 20 °C
Inductanța statorului: 4,12 mH la 20 °C
Constanta de timp electrică a statorului: 5 ms la 20 °C
Forța radială maximă Fr: 990 N la 1000 rpm
Forță radială maximă Fr: 790 N la 2000 rpm
Forță radială maximă Fr: 690 N la 3000 rpm
Forță radială maximă Fr: 620 N la 4000 rpm
Forță radială maximă Fr: 580 N la 5000 rpm
Forță axială maximă Fa: 0,2 x Fr
Putere de acționare a frânei: 12 W
Tip de răcire: Convecție naturală
Dimensiuni și montare
Lungime: 202,3 mm
Diametru colier de centrare: 95 mm
Adâncime colier de centrare: 3,5 mm
Număr de orificii de montare: 4 Diametru găuri de montare: 9 mm Diametru găuri de montare: 115 mm Greutate netă: 6,4 kg
