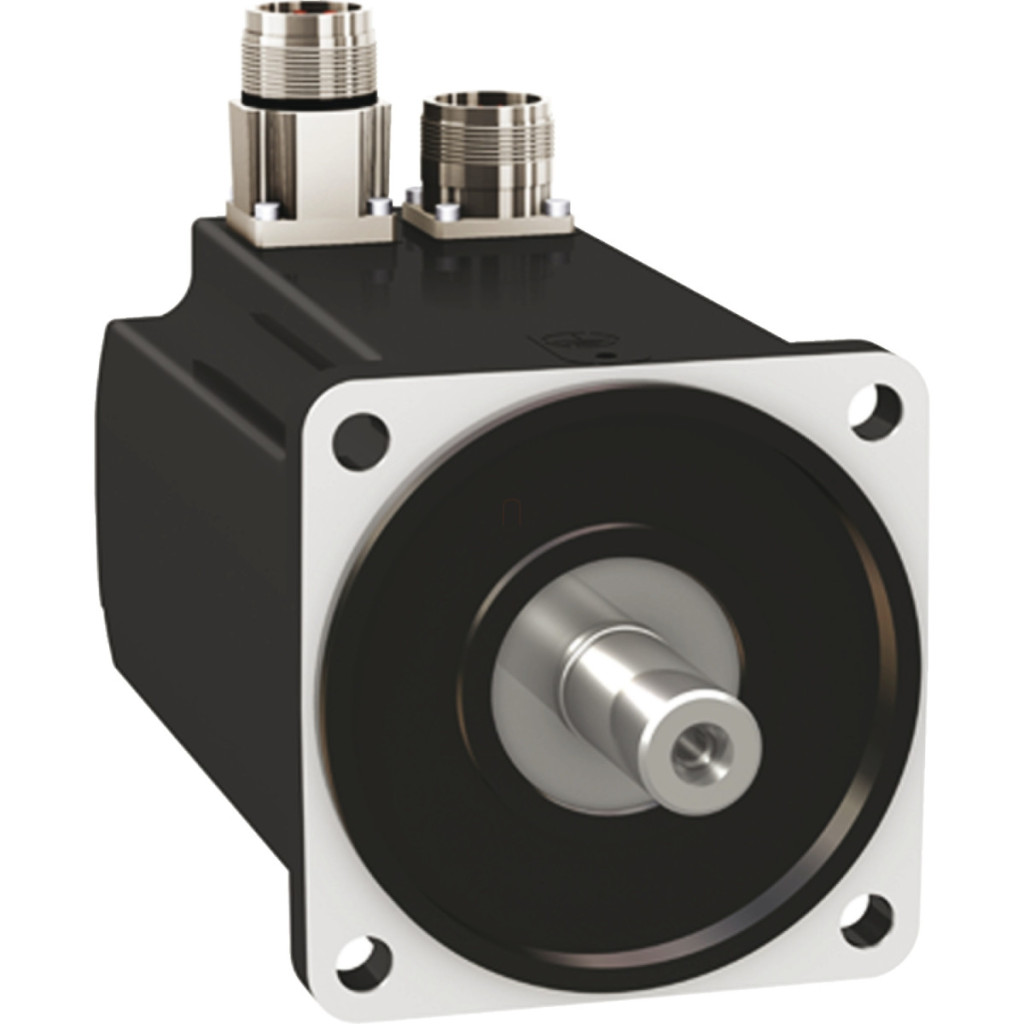

BMH1002P11A1A este un servomotor de înaltă calitate din gama de produse Lexium 32 de la Schneider Electric, care este deosebit de potrivit pentru aplicații industriale de precizie. Acest motor puternic și compact asigură o funcționare fiabilă chiar și în cele mai exigente sarcini de automatizare. Servomotorul BMH1002P11A1A are o viteză mecanică maximă de 6000 rpm, ceea ce oferă o flexibilitate excepțională într-o varietate de aplicații. Motorul are un cuplu de blocare continuu de 6,2 Nm la o tensiune de alimentare trifazată de 400 V sau 480 V atunci când este utilizat cu servomotorul LXM32.D18N4. Cuplul de blocare maxim atinge 18,4 Nm, permițând o performanță excelentă la pornire și gestionarea schimbărilor de sarcină. Acest servomotor oferă o putere nominală de ieșire de 1600 W, cu un cuplu nominal de 3,9 Nm și o viteză nominală de 4000 rpm, ceea ce îl face ideal pentru aplicații industriale continue în care controlul precis al mișcării este esențial. Specificațiile tehnice ale BMH1002P11A1A includ un design cu capătul arborelui blocat, care asigură o transmisie sigură și fiabilă a puterii. Motorul are un grad de protecție IP54, care oferă protecție împotriva prafului și stropirii cu apă, făcându-l potrivit pentru utilizarea în medii industriale. Motorul oferă o rezoluție de feedback a vitezei de 131072 puncte/rotație, permițând o poziționare extrem de precisă. BMH1002P11A1A este fabricat într-un design fără frână și poate fi montat cu o flanșă standard internațională. Conexiunea electrică se realizează prin conectori drepți, asigurând o instalare ușoară. Caracteristicile tehnice suplimentare ale BMH1002P11A1A includ o constantă de cuplu de 1,19 Nm/A la 120 °C, o constantă a forței contraelectromotoare de 77 V/krpm la 120 °C, 5,0 poli ai motorului, un cuplu de inerție al rotorului de 6,28 kg·cm² și o rezistență a statorului de 1,51 Ohm la 20 °C. Inductanța statorului este de 4,12 mH la 20 °C, iar constanta de timp electrică este de 5 ms la 20 °C. Motorul are răcire prin convecție naturală și o forță radială maximă de 990 N la 1000 rpm, care scade odată cu creșterea vitezei. Dimensiunile fizice ale BMH1002P11A1A sunt 160,6 mm lungime, cu o dimensiune a flanșei motorului de 100 mm, un diametru al colierului de centrare de 95 mm și o greutate netă de 4,92 kg. Diametrul arborelui este de 19 mm, lungimea arborelui este de 40 mm, iar lățimea cheii este de 30 mm. Tipul de feedback este SinCos Hiperface cu o singură rotație, care permite un control precis cu sistemele de acționare Lexium 32.
Schneider Electric Lexium 32 - BMH1002P11A1A - Servomotor BMH, 100 mm, max. 1600 W, max. 6000 rpm, 5,9 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice
Date generale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 6000 rpm
Compatibilitate: Lexium 32
Caracteristici de performanță
Cuplu de menținere continuu: 6,2 N.m pentru LXM32.D18N4 la 6 A, 400 V, trifazat
Cuplu maxim de menținere: 18,4 N.m pentru LXM32.D18N4 la 6 A, 400 V, trifazat
Putere nominală de ieșire: 1600 W pentru LXM32.D18N4 la 6 A, 400 V, trifazat
Cuplu nominal: 3,9 N.m Pentru LXM32.D18N4, 6 A, 400 V, trifazat
Viteză nominală: 4000 rpm Pentru LXM32.D18N4, 6 A, 400 V, trifazat
Caracteristici mecanice
Capătul arborelui: tip blocare
Nivel de protecție: standard IP54
Rezoluție feedback viteză: 131072 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Parametri electrici
Tensiune nominală de alimentare: 480 V Număr de faze de rețea: Trei faze Curent continuu stagnant: 5,04 A Putere continuă: 2,36 W Curent maxim Irms: 17,5 A pentru LXM32.D18N4
Curent continuu maxim: 18,23 A
Parametri fizici
Al doilea arbore: Fără capăt al doilea arbore
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Lățime zăvor: 30 mm Tip feedback: SinCos Hiperface cu o singură rotație Dimensiune flanșă motor: 100 mm Număr de înfășurări motor: 2 Constanta cuplului: 1,19 N.m/A la 120 °C Constanta forței contraelectromotoare: 77 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Cuplu de inerție al rotorului: 6,28 kg.cm² Rezistența statorului: 1,51 Ohm la 20 °C
Inductanța statorului: 4,12 mH la 20 °C
Constanta de timp electrică a statorului: 5 ms la 20 °C
Tip de răcire: Convecție naturală
Lungime: 160,6 mm
