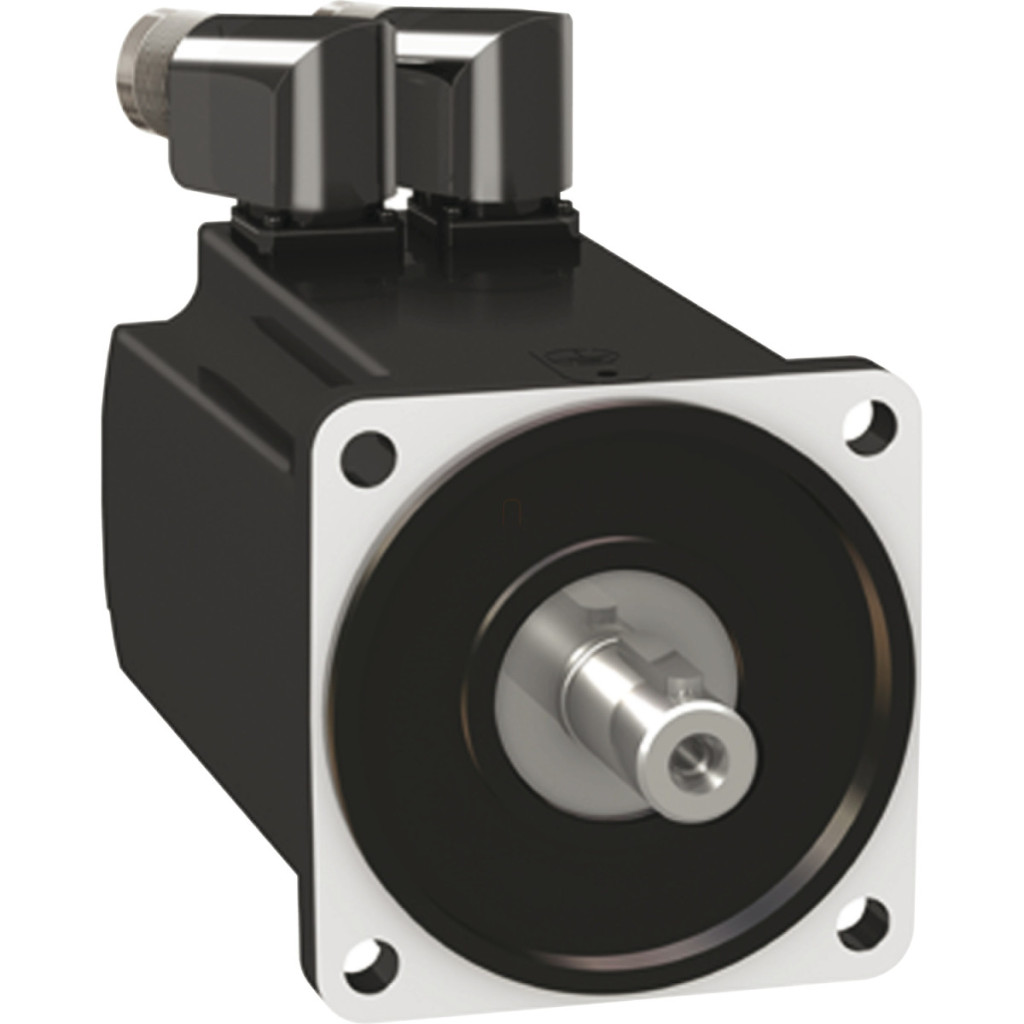

Servomotorul Schneider Electric BMH1002P11A2A, parte a familiei de produse Lexium 32, oferă o soluție excelentă pentru aplicații industriale care necesită un control precis al mișcării. Acest motor compact și performant este alegerea ideală pentru sarcini de automatizare în care poziționarea precisă și funcționarea fiabilă sunt esențiale. Servomotorul BMH1002P11A2A are o viteză mecanică maximă de 6000 rpm, oferind o gamă de viteze remarcabilă pentru o varietate de aplicații industriale. Motorul are o putere nominală de 1600 W, ideală pentru mișcarea mașinilor complexe. Motorul are un cuplu constant de 6,2 Nm, în timp ce cuplul său maxim poate ajunge la 18,4 Nm, oferind caracteristici dinamice excelente pentru operațiunile de accelerare și frânare. Cuplul nominal este de 3,9 Nm, iar viteza nominală este de 4000 rpm. BMH1002P11A2A este compatibil cu unitatea LXM32.D18N4 cu alimentare trifazată de 400-480 V, ceea ce îl face flexibil pentru integrarea în diverse sisteme de control. Capătul arborelui motorului are un design canelat, care facilitează atașarea diverselor elemente de acționare (angrenaje, scripeți) și transmisia cuplului. Diametrul arborelui este de 19 mm, lungimea este de 40 mm, iar lățimea canelurii este de 30 mm. Motorul nu are frână de reținere, ceea ce îl face ideal pentru aplicații în care nu este necesară menținerea poziției în staționare sau în care această funcție este asigurată de alte componente ale sistemului. Motorul are protecție IP54, care asigură o protecție adecvată împotriva prafului și stropirii cu apă, ceea ce îl face potrivit pentru utilizarea în medii industriale. Feedback-ul este asigurat de un encoder SinCos Hiperface cu o singură rotație, cu o rezoluție remarcabilă de 131072 puncte/rotație, care permite o poziționare extrem de precisă. Datele tehnice suplimentare pentru motor includ dimensiunea flanșei motorului (100 mm), numărul de stive ale motorului (2), constanta de cuplu (1,19 N·m/A la 120 °C), constanta EMF inversă (77 V/krpm la 120 °C), numărul de poli ai motorului (5,0), cuplul de inerție al rotorului (6,28 kg.cm²) și rezistența statorului (1,51 Ohm la 20 °C) și inductanța (4,12 mH la 20 °C). Constanta de timp electrică a statorului este de 5 ms la 20 °C. Motorul este răcit prin convecție naturală și are o lungime totală de 160,6 mm. Diametrul colierului de echilibrare al motorului este de 95 mm, adâncimea sa este de 3,5 mm, are 4 orificii de montare cu un diametru de 9 mm, iar diametrul cercului orificiilor este de 115 mm. BMH1002P11A2A este echipat cu conectori rotativi în unghi drept, ceea ce facilitează cablarea în diverse poziții de instalare.
Schneider Electric Lexium 32 - BMH1002P11A2A - Servomotor BMH, 100 mm, max. 1600 W, max. 6000 rpm, 5,9 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau componentului: Servomotor
Viteză mecanică maximă: 6000 rpm
Cuplu de oprire constant: 6,2 N.m (6 A pentru LXM32.D18N4, 400 V, trifazat) Cuplu maxim de menținere: 18,4 N.m (6 A, 400 V, trifazat pentru LXM32.D18N4) Putere nominală de ieșire: 1600 W (6 A, 400 V, trifazat)
Cuplu nominal: 3,9 N.m (pentru LXM32.D18N4 6 A, 400 V, trifazat)
Viteză nominală: 4000 rpm (pentru LXM32.D18N4 6 A, 400 V, trifazat)
Compatibilitate produs: LXM32.D18N4 400...480 V trifazat
Capătul arborelui: Blocat
Grad de protecție IP: standard IP54
Rezoluție feedback viteză: 131072 puncte/rotație
Frână de reținere: Niciuna Suport de montare: Flanșă standard internațional Conexiune electrică: Conectori rotativi în unghi drept
Informații suplimentare
Compatibilitate familie de produse: Lexium 32
Tensiune nominală de alimentare: 480 V
Număr de faze de rețea: Trei faze
Curent de declanșare continuu: 5,04 A
Putere continuă: 2,36 W
Curent maxim Irms: 17,5 A (pentru LXM32.D18N4)
Curent continuu maxim: 18,23 A
Axa secundară: A doua axă fără capăt
Diametru axă: 19 mm
Lungime axă: 40 mm
Lățime zăvor: 30 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Caracteristici mecanice
Dimensiunea flanșei motorului: 100 mm
Număr de stive motor: 2
Constantă de cuplu: 1,19 N.m/A la 120 °C
Constantă EMF inversă: 77 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Inerție rotor: 6,28 kg.cm² Rezistență stator: 1,51 Ohm la 20 °C
Inductanța statorului: 4,12 mH la 20 °C
Constanta de timp electrică a statorului: 5 ms la 20 °C
Forța radială maximă Fr: 990 N la 1000 rpm, 790 N la 2000 rpm, 690 N la 3000 rpm, 620 N la 4000 rpm, 580 N la 5000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Lungime: 160,6 mm
Diametru colier de echilibrare: 95 mm
Adâncime colier de echilibrare: 3,5 mm Număr de orificii de montare: 4 Diametru orificiu de montare: 9 mm Diametru cerc orificii de montare: 115 mm Greutate netă: 4,92 kg Referință proiect: BMH1002P Eroare unghiulară: 1,4°
