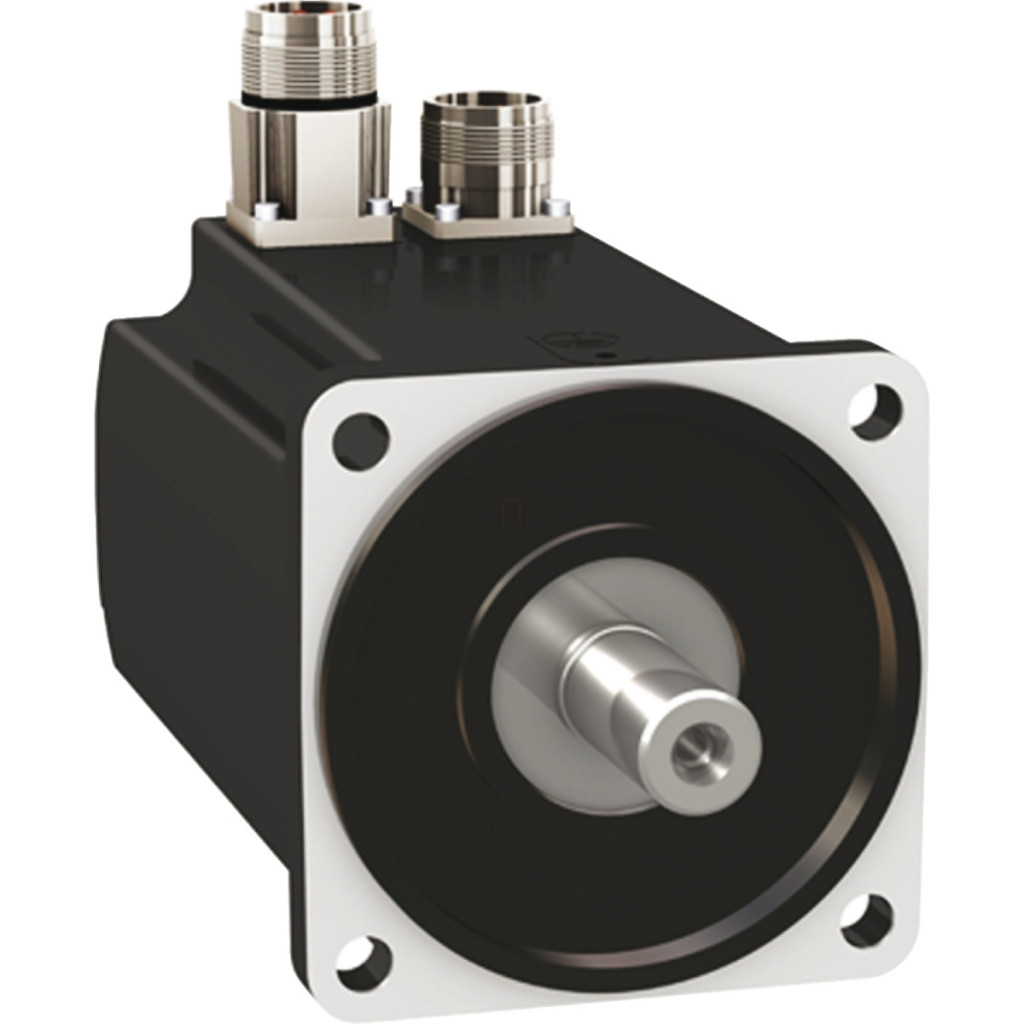

Servomotorul Schneider Electric BMH1002P11F1A este un membru de înaltă performanță al familiei de produse Lexium 32, asigurând o funcționare precisă și fiabilă în automatizarea și controlul industrial. Acest servomotor de înaltă calitate este alegerea perfectă pentru aplicații în care sunt esențiale poziționarea precisă, vitezele mari și valorile excelente ale cuplului. Modelul BMH1002P11F1A are o viteză mecanică maximă de 6000 rpm, permițând o funcționare extrem de rapidă. Motorul are o putere nominală de 1600 W atunci când este asociat cu servocontrolorul LXM32.D18N4 cu o sursă de alimentare trifazată de 400 V sau 480 V. Cuplul constant de blocare este de 6,2 Nm, în timp ce cuplul maxim de blocare este semnificativ mai mare, de 18,4 Nm, asigurând performanțe dinamice excelente. Viteza nominală este de 4000 rpm, iar cuplul nominal este de 3,9 Nm - toate aceste valori sunt la 6 A. Motorul are protecție IP54, ceea ce îl face foarte rezistent la praf și stropi de apă, garantând o funcționare fiabilă chiar și în medii industriale dificile. Rezoluția de feedback a vitezei este extrem de ridicată, de 131072 puncte/rotație, datorită encoderului de 128 biți. Acest lucru asigură o poziționare și un control al vitezei extrem de precise. Tipul de feedback este Single turn SinCos Hiperface, ideal pentru aplicații profesionale de control. Un avantaj suplimentar al servomotorului BMH1002P11F1A este funcția de frânare încorporată, care permite oprirea în siguranță cu un cuplu de reținere de 5,5 Nm. Motorul are un capăt de arbore blocat cu un diametru de 19 mm și o lungime de 40 mm. Lățimea blocării este de 30 mm. Conexiunea electrică se realizează cu conectori drepți, dar motorul este disponibil și cu un conector unghiular rotativ. Motorul poate fi montat cu o flanșă conform standardelor internaționale, ceea ce facilitează integrarea în diverse sisteme. Parametrii tehnici demni de menționat includ un cuplu constant de 1,19 Nm/A (la 120 °C) și o forță contraelectromotoare constantă de 77 V/krpm (tot la 120 °C). Inerția rotorului este de 6,77 kg.cm², ceea ce permite o accelerare și o decelerare rapide. Rezistența statorului este de 1,51 Ohm la 20 °C, iar inductanța statorului este de 4,12 mH. Răcirea este asigurată prin convecție naturală, garantând o funcționare silențioasă și fiabilitate. Greutatea totală a servomotorului este de 6,4 kg, iar lungimea totală este de 202,3 mm (pentru versiunea cu frână). Motorul are 5 poli și o forță radială maximă de 990 N la 1000 rpm, care scade odată cu creșterea vitezei. BMH1002P11F1A este pe deplin compatibil cu familia de acționări Lexium 32, în special cu modelul LXM32.D18N4, care funcționează cu o sursă de alimentare trifazată între 400 și 480 V.
Schneider Electric Lexium 32 - BMH1002P11F1A - Servomotor BMH, 100 mm, max. 1600 W, max. 6000 rpm, 5,9 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 6000 rpm
Cuplu de menținere continuu: 6,2 N.m pentru LXM32.D18N4 6 A, 400 V, trifazat
Cuplu de reținere continuu: 6,2 N.m pentru LXM32.D18N4 6 A, 480 V, trifazat
Cuplu maxim de reținere: 18,4 N.m pentru LXM32.D18N4 6 A, 400 V, trifazat
Cuplu maxim de menținere: 18,4 N.m pentru LXM32.D18N4 la 6 A, 480 V, trifazat
Putere nominală de ieșire: 1600 W pentru LXM32.D18N4 la 6 A, 400 V, trifazat
Putere nominală de ieșire: 1600 W pentru LXM32.D18N4 la 6 A, 480 V, trifazat
Cuplu nominal: 3,9 N.m pentru LXM32.D18N4 6 A, 400 V, trifazat
Cuplu nominal: 3,9 N.m pentru LXM32.D18N4 6 A, 480 V, trifazat
Viteza nominală: 4000 rpm Pentru LXM32.D18N4 6 A, 400 V, trifazat
Viteza nominală: 4000 rpm Pentru LXM32.D18N4 6 A, 480 V, trifazat
Compatibilitate produs: LXM32.D18N4 400...480 V trifazat
Capătul arborelui: Blocat
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 131.072 puncte/rotație
Frână de reținere: Da
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Informații suplimentare
Compatibilitate serie: Lexium 32
Tensiune nominală de alimentare: 480 V
Număr de faze: Trei faze
Curent de oprire continuu: 5,04 A
Putere continuă: 2,36 W
Curent maxim Irms: 17,5 A pentru LXM32.D18N4
Curent continuu maxim: 18,23 A
Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Lățime zăvor: 30 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Parametri tehnici
Cuplu de reținere: frână de reținere 5,5 N.m
Dimensiunea flanșei motorului: 100 mm
Număr de straturi ale motorului: 2
Constanta de cuplu: 1,19 N.m/A la 120 °C
Forță contraelectromotoare constantă: 77 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Inerție rotor: 6,77 kg.cm²
Rezistența statorului: 1,51 Ohm la 20 °C
Inductanța statorului: 4,12 mH la 20 °C
Constantă de timp electrică a statorului: 5 ms la 20 °C
Forță radială maximă Fr: 990 N la 1000 rpm
Forța radială maximă Fr: 790 N la 2000 rpm
Forța radială maximă Fr: 690 N la 3000 rpm
Forța radială maximă Fr: 620 N la 4000 rpm
Forța radială maximă Fr: 580 N la 5000 rpm
Forța axială maximă Fa: 0,2 x Fr
Puterea de acționare a frânei: 12 W
Tip de răcire: Convecție naturală
Lungime: 202,3 mm
Diametru colier de centrare: 95 mm
Adâncime colier de centrare: 3,5 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 9 mm
Diametru cerc orificii de montare: 115 mm
Greutate netă: 6,4 kg
Referință dimensiune: BMH1002P
Număr de faze de rețea: 3
Eroare de precizie [unghi]: 1,4 °
Temperatura cuprului la cald: 135 °C
Temperatura magnetului la cald: 100 °C
Temperatura magnetului la temperatura camerei: 20 °C
