Servomotorul Schneider Electric Lexium seria 32 BMH1002P12F1A este o alegere excelentă pentru cei care doresc performanțe ridicate și control precis în sarcini de automatizare industrială și poziționare. Acest servomotor de 100 mm este ideal pentru familia de acționări Lexium 32, în special pentru acționările LXM32.D18N4, cu care formează un sistem complet pentru performanțe maxime. Modelul BMH1002P12F1A are parametri tehnici remarcabili, care permit o funcționare precisă și fiabilă chiar și în cele mai exigente aplicații. Motorul are o viteză mecanică maximă de 6000 rpm, ceea ce asigură un timp de răspuns excelent pentru aplicații rapide. Cuplul său continuu este de 6,2 Nm, în timp ce cuplul său maxim este semnificativ mai mare, de 18,4 Nm, permițându-i să facă față unor vârfuri de sarcină semnificative. BMH1002P12F1A are o putere nominală de ieșire de 1600 W, care oferă suficientă putere pentru majoritatea aplicațiilor industriale. Cuplul nominal este de 3,9 Nm, iar viteza nominală este de 4000 rpm, oferind un echilibru ideal între performanță și precizie. Acest servomotor are caracteristici unice care îl diferențiază de concurenții săi. Capătul arborelui are un design de blocare, care asigură o conexiune stabilă și fiabilă la unitățile acționate. Gradul de protecție IP54 oferă o protecție adecvată împotriva prafului și stropirii cu apă, făcând motorul potrivit pentru funcționarea în medii în care pot apărea contaminări ușoare sau umiditate. Rezoluția de feedback a vitezei de 131072 puncte/rotație × 4096 rotații permite o poziționare extrem de precisă, ceea ce este esențial în aplicațiile de precizie. BMH1002P12F1A dispune, de asemenea, de o frână de reținere care oferă un cuplu de reținere de 5,5 Nm și garantează menținerea poziției chiar și atunci când este oprit sau în cazul unei opriri de urgență. Motorul este echipat cu flanșe de montare și conectori drepți care respectă standardele internaționale, facilitând instalarea și întreținerea. Datele tehnice ale servomotorului BMH1002P12F1A includ o serie de parametri importanți care ajută la selectarea aplicației adecvate. Constanta de cuplu a motorului este de 1,19 Nm/A la 120 °C, iar constanta forței electromotoare inverse este de 77 V/krpm la 120 °C. Motorul are 5 poli, iar cuplul de inerție al rotorului este de 6,77 kg·cm². Rezistența statorului este de 1,51 Ohm la 20 °C, inductanța statorului este de 4,12 mH la 20 °C, iar constanta de timp electrică a statorului este de 5 ms la 20 °C. Motorul este capabil să suporte diferite forțe radiale în funcție de viteză: 990 N la 1000 rpm, 790 N la 2000 rpm, 690 N la 3000 rpm, 620 N la 4000 rpm și 580 N la 5000 rpm. Forța axială maximă este de 0,2 ori forța radială. Puterea de frânare este de 12 W, iar tipul de răcire este convecție naturală. Lungimea motorului este de 202,3 mm, diametrul colierului de centrare este de 95 mm, iar adâncimea colierului de centrare este de 3,5 mm. Există 4 orificii de montare cu un diametru de 9 mm și o circumferință de 115 mm.

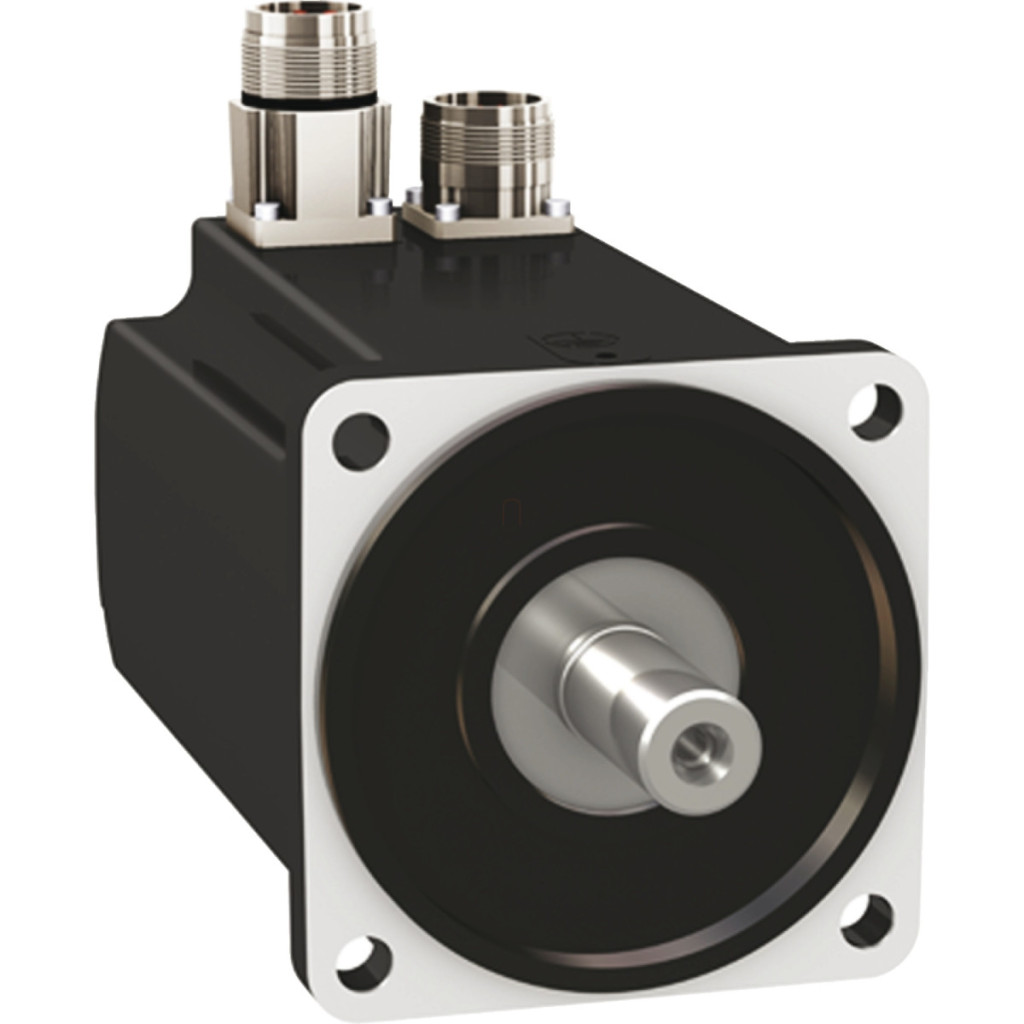

Schneider Electric Lexium 32 - BMH1002P12F1A - Servomotor BMH, 100 mm, max. 1600 W, max. 6000 rpm, 5,9 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteză mecanică maximă: 6000 rpm
Cuplu continuu: 6,2 N.m pentru LXM32.D18N4 6 A, 400 V, trifazat
Cuplu continuu: 6,2 N.m pentru LXM32.D18N4 6 A, 480 V, trifazat
Cuplu maxim: 18,4 N.m pentru LXM32.D18N4 6 A, 400 V, trifazat
Cuplu maxim de menținere: 18,4 N.m Pentru LXM32.D18N4: 6 A, 480 V, trifazat
Putere nominală de ieșire: 1600 W Pentru LXM32.D18N4: 6 A, 400 V, trifazat
Putere nominală de ieșire: 1600 W Pentru LXM32.D18N4: 6 A, 480 V, trifazat
Cuplu nominal: 3,9 N.m Pentru LXM32.D18N4: 6 A, 400 V, trifazat
Cuplu nominal: 3,9 N.m Pentru LXM32.D18N4: 6 A, 480 V, trifazat
Viteză nominală: 4000 rpm Pentru LXM32.D18N4: 6 A, 400 V, trifazat
Viteza nominală: 4000 rpm Pentru LXM32.D18N4 6 A, 480 V, trifazat
Compatibilitate produs: LXM32.D18N4 400...480 V trifazat
Capătul arborelui: Blocabil
Grad de protecție IP: standard IP54
Rezoluție feedback viteză: 131072 puncte/rotație x 4096 rotații
Frână de reținere: Da Suport de montare: Flanșă standard internațional Conexiune electrică: Conectori drepți
Date suplimentare
Compatibilitate serie: Lexium 32
Tensiune nominală de alimentare [Us]: 480 V
Număr de faze de rețea: Trefazic
Curent continuu de staționare: 5,04 A
Putere continuă: 2,36 W
Curent maxim Irms: 17,5 A pentru LXM32.D18N4
Curent continuu maxim: 18,23 A
Axa secundară: Fără al doilea capăt al arborelui
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Lățime zăvor: 30 mm
Tip feedback: Multiturn SinCos Hiperface
Cuplu de reținere: Frână de reținere 5,5 N.m Dimensiune flanșă motor: 100 mm Număr de înfășurări motor: 2 Cuplu constant: 1,19 N.m/A la 120 °C Forță contraelectromotoare constantă: 77 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Cuplu de inerție al rotorului: 6,77 kg.cm²
Rezistență stator: 1,51 Ohm la 20 °C
Inductanța statorului: 4,12 mH la 20 °C
Constanta de timp electrică a statorului: 5 ms la 20 °C
Forța radială maximă Fr: 990 N la 1000 rpm
Forță radială maximă Fr: 790 N la 2000 rpm
Forță radială maximă Fr: 690 N la 3000 rpm
Forță radială maximă Fr: 620 N la 4000 rpm
Forță radială maximă Fr: 580 N la 5000 rpm
Forță axială maximă Fa: 0,2 x Fr
Putere de acționare a frânei: 12 W
Tip de răcire: Convecție naturală Lungime: 202,3 mm Diametru colier de centrare: 95 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4
Diametru orificiu de montare: 9 mm
Diametru cerc orificii de montare: 115 mm
Greutate netă: 6,4 kg
Referință dimensiune: BMH1002P Număr de faze de alimentare: 3 Eroare unghiulară [grade]: 1,4 ° Temperatura cuprului la cald: 135 °C Temperatura magnetului la cald: 100 °C Temperatura magnetului la temperatura camerei: 20 °C
