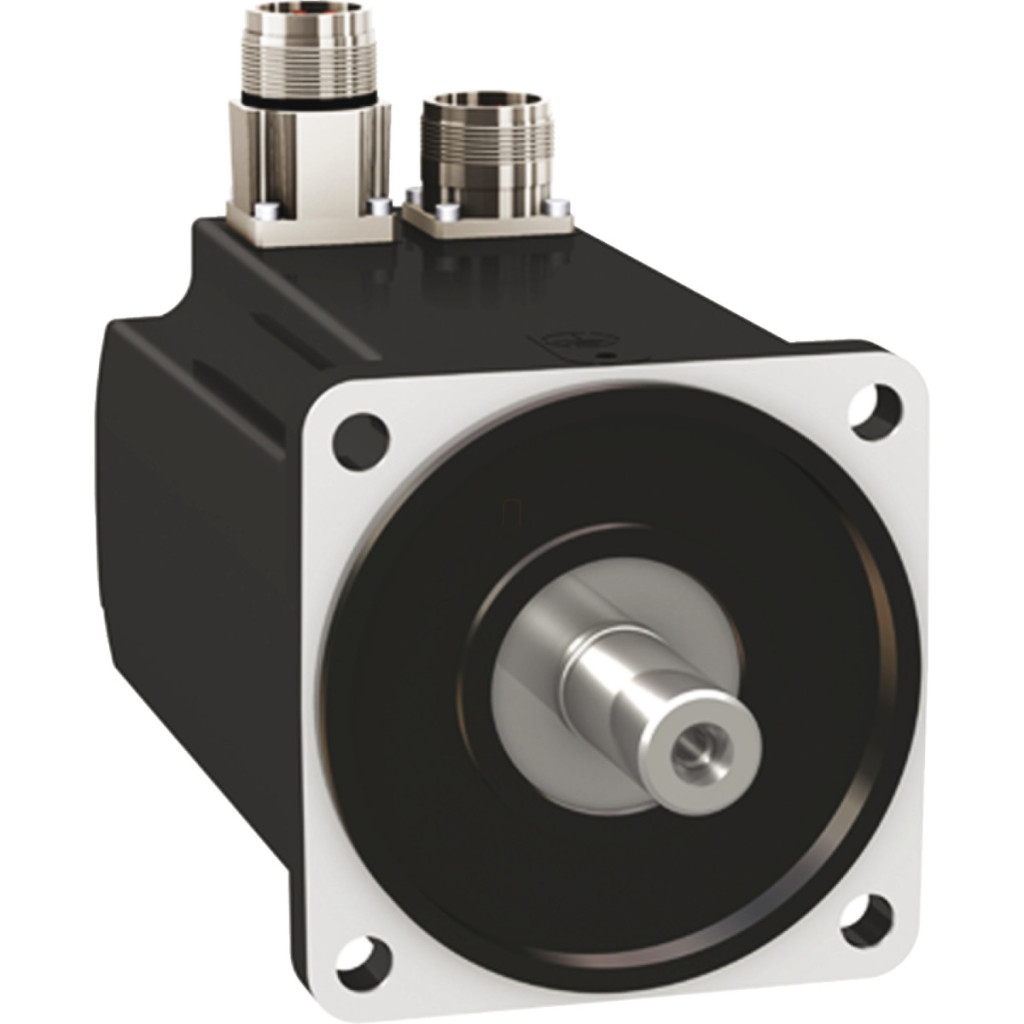

Servomotorul Schneider Electric BMH1002P16A1A face parte din seria Lexium 32, care oferă performanțe excelente și control precis în aplicații industriale. Acest servomotor trifazat are un design cu arbore blocat, un design fără frână și o suprafață de conectare dreaptă. Motorul are un grad de protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă în medii industriale. BMH1002P16A1A are o viteză mecanică maximă de 6000 rpm, ceea ce permite o gamă largă de aplicații. Servomotorul are un cuplu continuu de 6,2 Nm cu unitatea LXM32.D18N4 la o sursă de alimentare trifazată de 400 V sau 480 V. Cuplul său maxim ajunge la 18,4 Nm, rezultând o performanță dinamică excelentă pentru operațiuni rapide de pornire și oprire. Puterea sa nominală este de 1600 W, cuplul nominal este de 3,9 Nm, iar viteza nominală este de 4000 rpm. Servomotorul este compatibil cu unitatea LXM32.D18N4 cu o sursă de alimentare trifazată de 400-480 V. Specificațiile tehnice ale BMH1002P16A1A includ o rezoluție de feedback a vitezei de 32768 puncte/rotație, ceea ce permite o poziționare extrem de precisă. Tipul de feedback este SinCos Hiperface cu o singură rotație. Motorul poate fi montat cu o flanșă standard internațională, ceea ce facilitează instalarea sa în diverse aplicații. Curentul continuu este de 5,04 A, iar puterea continuă este de 2,36 W. Curentul maxim al motorului este de 17,5 A, iar curentul continuu maxim este de 18,23 A. Diametrul arborelui este de 19 mm, lungimea arborelui este de 40 mm, iar lățimea blocării este de 30 mm. Motorul are răcire prin convecție naturală, ceea ce permite o funcționare mai simplă fără ventilatoare de răcire. Datele mecanice detaliate ale servomotorului BMH1002P16A1A includ o dimensiune a flanșei motorului de 100 mm, 2 stive de motor, o constantă de cuplu de 1,19 Nm/A la 120 °C, o constantă de forță contraelectromotoare de 77 V/krpm la 120 °C, 5 poli motor, cuplu de inerție al rotorului de 6,28 kg.cm², rezistență a statorului de 1,51 Ohm la 20 °C, inductanță a statorului de 4,12 mH la 20 °C și constantă de timp electrică a statorului de 5 ms la 20 °C. Forța radială maximă depinde de viteză: 990 N la 1000 rpm, 790 N la 2000 rpm, 690 N la 3000 rpm, 620 N la 4000 rpm și 580 N la 5000 rpm. Forța axială maximă este de 0,2 ori forța radială. Lungimea totală a motorului este de 160,6 mm, diametrul colierului de centrare este de 95 mm, iar adâncimea colierului de centrare este de 3,5 mm. Există 4 orificii de montare cu un diametru de 9 mm și un diametru al cercului orificiilor de 115 mm. Greutatea netă a motorului este de 4,92 kg.
Schneider Electric Lexium 32 - BMH1002P16A1A - Servomotor BMH, 100 mm, max. 1600 W, max. 6000 rpm, 5,9 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteză mecanică maximă: 6000 rpm
Cuplu continuu: 6,2 N.m LXM32.D18N4 la 6 A, 400 V, trifazat
Cuplu continuu: 6,2 N.m pentru LXM32.D18N4 la 6 A, 480 V, trifazat
Cuplu maxim: 18,4 N.m pentru LXM32.D18N4 la 6 A, 400 V, trifazat
Cuplu maxim permanent: 18,4 N.m Pentru LXM32.D18N4, 6 A, 480 V, trifazat
Putere nominală de ieșire: 1600 W Pentru LXM32.D18N4, 6 A, 400 V, trifazat
Putere nominală de ieșire: 1600 W Pentru LXM32.D18N4, 6 A, 480 V, trifazat
Cuplu nominal: 3,9 N.m Pentru LXM32.D18N4, 6 A, 400 V, trifazat
Cuplu nominal: 3,9 N.m Pentru LXM32.D18N4: 6 A, 480 V, trifazat
Viteză nominală: 4000 rpm Pentru LXM32.D18N4: 6 A, 400 V, trifazat
Viteza nominală: 4000 rpm Pentru LXM32.D18N4 6 A, 480 V, trifazat
Compatibilitate produs: LXM32.D18N4 400...480 V trifazat
Capătul arborelui: Blocat
Clasa de protecție IP: standard IP54
Rezoluție feedback viteză: 32768 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Date suplimentare
Compatibilitate serie: Lexium 32
Tensiune nominală de alimentare [Us]: 480 V
Număr de faze de rețea: Trei faze
Curent continuu permanent: 5,04 A
Putere continuă: 2,36 W
Curent maxim Irms: 17,5 A pentru LXM32.D18N4
Curent permanent maxim: 18,23 A
Axa secundară: Fără al doilea capăt al arborelui
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Lățime zăvor: 30 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Date mecanice
Dimensiunea flanșei motorului: 100 mm
Număr de stive motor: 2
Constantă de cuplu: 1,19 N.m/A la 120 °C
Constantă de forță contraelectromotoare: 77 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Cuplu de inerție rotativ: 6,28 kg.cm²
Rezistența statorului: 1,51 Ohm la 20 °C
Inductanța statorului: 4,12 mH la 20 °C
Constanta de timp electrică a statorului: 5 ms la 20 °C
Forța radială maximă Fr: 990 N la 1000 rpm
Forță radială maximă Fr: 790 N la 2000 rpm
Forță radială maximă Fr: 690 N la 3000 rpm
Forță radială maximă Fr: 620 N la 4000 rpm
Forță radială maximă Fr: 580 N la 5000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Dimensiuni
Lungime: 160,6 mm Diametru colier de centrare: 95 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 9 mm Diametrul cercului orificiilor: 115 mm Greutate netă: 4,92 kg Referință dimensiune: BMH1002P
