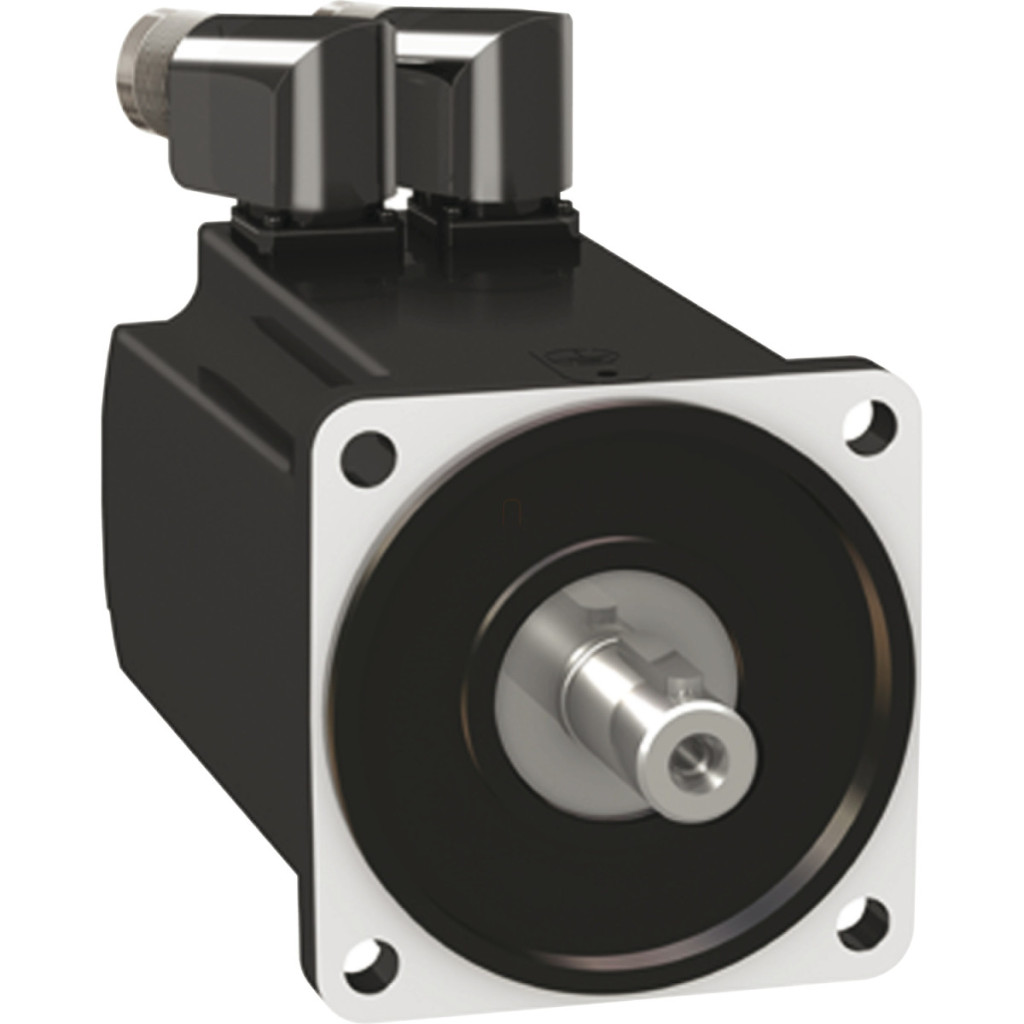

Schneider Electric Lexium 32 - BMH1002P16F2A - Servomotor BMH, 100 mm, max. 1600 W, max. 6000 rpm, 5,9 Nm, IP54, cu blocare, pentru 32 de acționări

Lățime: 200 mm

Lungime: 400 mm

Înălțime: 220 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1002P16F2A - Servomotor BMH, 100 mm, max. 1600 W, max. 6000 rpm, 5,9 Nm, IP54, cu blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1002P16F2A - Servomotor BMH, 100 mm, max. 1600 W, max. 6000 rpm, 5,9 Nm, IP54, cu blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485196152
Price: 5510.62 RON
Availability: InStock

5 510,62 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BMH1002P16F2A este un sistem de acționare industrial de înaltă calitate, aparținând seriei Lexium 32, care oferă performanțe fiabile în aplicații care necesită un control de precizie. Acest model particular este un motor cu flanșă de 100 mm, care este alegerea perfectă pentru aplicații care necesită control precis al mișcării, cum ar fi mașini de ambalat, echipamente de imprimare sau mașini-unelte. Servomotorul BMH1002P16F2A are caracteristici speciale, inclusiv un cuplu continuu de 6,2 Nm și un cuplu maxim de 18,4 Nm, care îndeplinesc cerințele chiar și ale celor mai exigente aplicații industriale. Motorul are o viteză mecanică maximă de 6000 rpm și o viteză nominală de 4000 rpm, oferind o gamă largă de funcționare. Cu un cuplu nominal de 3,9 Nm și o putere nominală de 1600 W, acest motor este alegerea ideală pentru aplicații de sarcină medie. BMH1002P16F2A este compatibil cu unitatea LXM32.D18N4, care poate fi utilizată atât cu surse de alimentare trifazate de 400 V, cât și de 480 V. Din punct de vedere tehnic, BMH1002P16F2A are o serie de caracteristici avansate. Gradul de protecție IP54 asigură rezistența motorului la praf și stropi de apă, făcându-l potrivit pentru utilizarea în medii industriale. Motorul are un capăt de arbore cu cheie, care, împreună cu un diametru al arborelui de 19 mm și o lungime a arborelui de 40 mm, permite o conexiune mecanică fiabilă. Rezoluția de feedback a vitezei de 32768 puncte/rotație (16 biți) asigură o poziționare extrem de precisă. Motorul este conectat electric prin conectori rotativi în unghi drept, oferind opțiuni flexibile de instalare. BMH1002P16F2A are o frână care oferă un cuplu de frânare de 5,5 Nm și îndeplinește o funcție importantă de siguranță atunci când sistemul este oprit sau în cazul unei întreruperi de curent.

Date tehnice BMH1002P16F2A

Date generale

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau componentului: Servomotor

Viteza mecanică maximă: 6000 rpm

Compatibilitate produs: LXM32.D18N4 400...480 V trifazat

Capătul arborelui: Blocabil

Grad de protecție IP: Standard IP54

Rezoluție feedback viteză: 32768 puncte/rotație

Frână de reținere: Da

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi cu unghi drept

Caracteristici de performanță

Cuplu de reținere continuu: 6,2 N.m pentru LXM32.D18N4 6 A, 400 V, trifazat
6,2 N.m pentru LXM32.D18N4 la 6 A, 480 V, trifazat

Cuplu maxim: 18,4 N.m pentru LXM32.D18N4 la 6 A, 400 V, trifazat
18,4 N.m pentru LXM32.D18N4 6 A, 480 V, trifazat

Putere nominală de ieșire: 1600 W pentru LXM32.D18N4 6 A, 400 V, trifazat
1600 W Pentru LXM32.D18N4 6 A, 480 V, trifazat

Cuplu nominal: 3,9 N.m Pentru LXM32.D18N4 6 A, 400 V, trifazat
3,9 N.m pentru LXM32.D18N4 6 A, 480 V, trifazat

Viteza nominală: 4000 rpm pentru LXM32.D18N4 6 A, 400 V, trifazat
4000 rpm pentru LXM32.D18N4 6 A, 480 V, trifazat

Caracteristici suplimentare

Familia de produse compatibile: Lexium 32

Tensiune nominală de alimentare: 480 V

Număr de faze de rețea: trifazat

Curent continuu de repaus: 5,04 A

Putere continuă: 2,36 W

Curent maxim Irms: 17,5 A pentru LXM32.D18N4

Curent continuu maxim: 18,23 A

Al doilea arbore: Fără capăt al doilea al arborelui

Diametru arbore: 19 mm

Lungime arbore: 40 mm

Lățime zăvor: 30 mm

Tip feedback: SinCos Hiperface cu o singură rotație

Cuplu de reținere: frână de reținere 5,5 N.m

Dimensiune flanșă motor: 100 mm

Număr bobine motor: 2

Constanta de cuplu: 1,19 N.m/A la 120 °C

Constanta forței contraelectromotoare: 77 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Inerție rotor: 6,77 kg.cm²

Rezistență stator: 1,51 Ohm la 20 °C

Inductanța statorului: 4,12 mH la 20 °C

Constanta de timp electrică a statorului: 5 ms la 20 °C

Forța radială maximă Fr: 990 N la 1000 rpm
790 N la 2000 rpm
690 N la 3000 rpm
620 N la 4000 rpm
580 N la 5000 rpm

Forță axială maximă Fa: 0,2 x Fr

Puterea de frânare: 12 W

Tip de răcire: Convecție naturală

Caracteristici fizice

Lungime: 202,3 mm

Diametru colier de centrare: 95 mm

Adâncime colier de centrare: 3,5 mm

Număr de orificii de montare: 4

Diametrul orificiilor de montare: 9 mm

Circumferința orificiilor de montare: 115 mm

Greutate netă: 6,4 kg

Referință dimensiune: BMH1002P

Date

Lățime

200 mm

Lungime

400 mm

Înălțime

220 mm

EAN prezentat

3606485196152

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

6,78 kg/bucată

Numar articol

3606485196152
