Schneider Electric BMH1002T12F1A este un servomotor de înaltă calitate din familia de produse Lexium 32, oferind o soluție fiabilă pentru automatizarea și controlul industrial. Acest model cu arbore blocat poate atinge viteze de până la 6000 rpm, oferind în același timp un cuplu continuu de 6 Nm. Motorul are protecție IP54, oferind protecție adecvată împotriva prafului și stropirii cu apă, ceea ce îl face ideal pentru utilizarea în medii industriale. Servomotorul BMH1002T12F1A oferă performanțe remarcabile într-o gamă largă de tensiuni de alimentare. Acesta oferă o putere nominală de 750 W cu o sursă de alimentare monofazată de 115 V și până la 1450 W cu o sursă de alimentare monofazată de 230 V. Cuplul nominal al motorului este de 3,5 Nm la 115 V și 4,6 Nm la 230 V. Cuplul maxim de menținere poate ajunge până la 10,3 Nm la 115 V și până la 18,4 Nm la 230 V. Această gamă largă de putere permite utilizarea servomotorului BMH1002T12F1A într-o varietate de aplicații. Motorul este compatibil cu servomotorul LXM32.D30M2 cu surse de alimentare monofazate de 115 V și 230 V. Servomotorul BMH1002T12F1A este echipat cu un sistem avansat de feedback care include un encoder multiturn de 128 cu o rezoluție de 131072 puncte/rotație x 4096 rotații. Tipul de feedback Multiturn SinCos Hiperface asigură urmărirea precisă a poziției motorului. Eroarea de unghi este de numai 1,4 grade, ceea ce asigură o precizie remarcabilă. Motorul are, de asemenea, o frână care oferă un cuplu de reținere de 5,5 Nm și necesită o putere de tragere de 12 W. Versiunea cu frână poate fi deosebit de utilă în aplicații în care, din motive de siguranță sau pentru a menține poziția, este necesar să se mențină motorul staționar chiar și în cazul unei întreruperi de curent. Servomotorul electric BMH1002T12F1A dispune de răcire prin convecție naturală, ceea ce permite o funcționare fiabilă în diverse condiții de mediu. Parametrii tehnici ai servomotorului BMH1002T12F1A includ o constantă de cuplu de 0,71 N.m/A la 120 °C și o constantă de forță contraelectromotoare de 46,2 V/krpm, tot la 120 °C. Motorul are 5 poli, o inerție a rotorului de 6,77 kg.cm², o rezistență a statorului de 0,54 Ohm la 20 °C, o inductanță a statorului de 1,42 mH la 20 °C și o constantă de timp electrică a statorului de 5 ms la 20 °C. Forța radială maximă a motorului variază în funcție de viteză: 990 N la 1000 rpm, 790 N la 2000 rpm, 690 N la 3000 rpm, 620 N la 4000 rpm și 580 N la 5000 rpm. Forța axială maximă este de 0,2 ori forța radială. Dimensiunile fizice ale motorului sunt: lungime totală 202,3 mm, diametru colier de centrare 95 mm, adâncime colier de centrare 3,5 mm. Motorul are 4 orificii de montare cu un diametru de 9 mm, situate de-a lungul unui cerc cu un diametru de 115 mm. Arborele motorului are un diametru de 19 mm, o lungime de 40 mm și o lățime de fixare de 30 mm. BMH1002T12F1A are o greutate netă de 6,4 kg. Motorul poate fi montat cu o flanșă în conformitate cu standardele internaționale și este conectat electric cu conectori drepți.

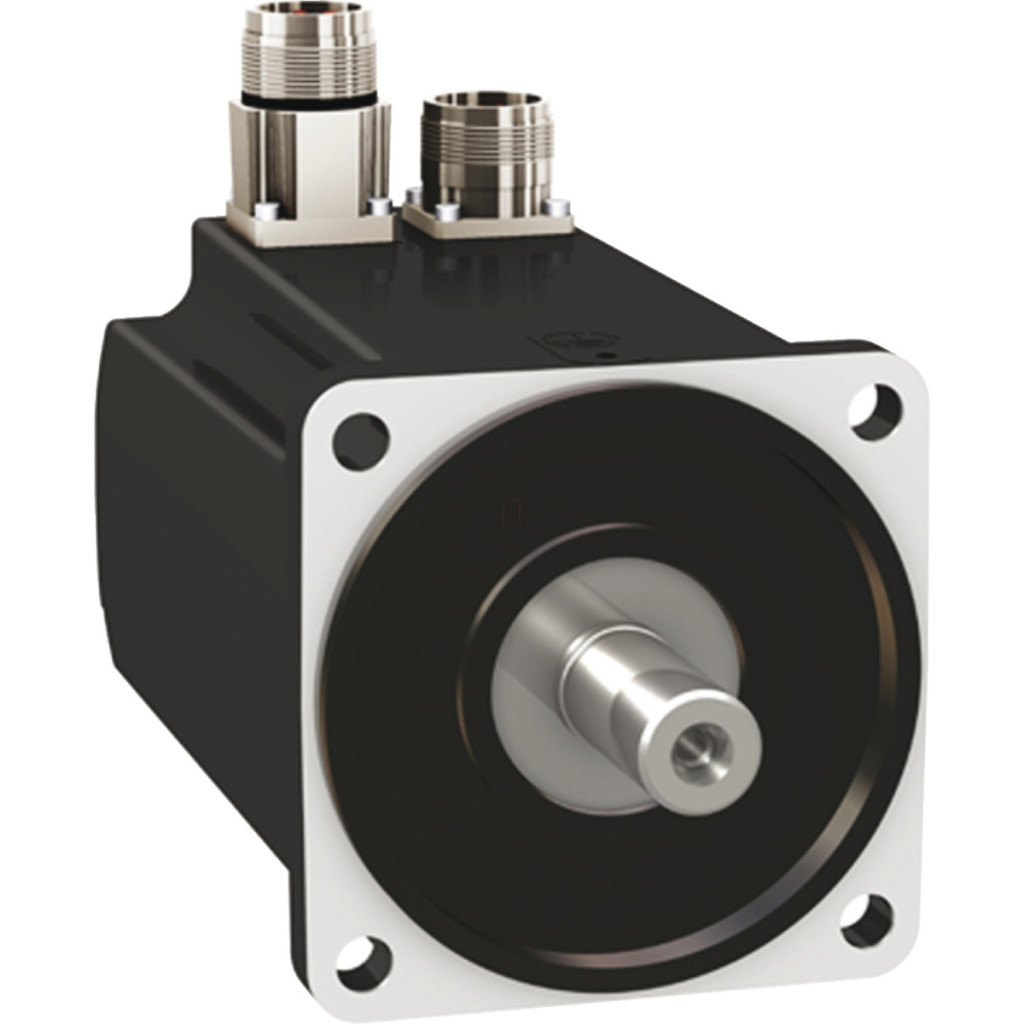

Schneider Electric Lexium 32 - BMH1002T12F1A - Servomotor BMH, 100 mm, max. 1450 W, max. 6000 rpm, 6 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 6000 rpm
Cuplu de reținere continuu: 6 N.m (10 A, 115 V, monofazat pentru LXM32.D30M2) Cuplu continuu: 6 N.m (10 A, 230 V, monofazat)
Cuplu maxim: 10,3 N.m (pentru LXM32.D30M2 la 10 A, 115 V, monofazat)
Cuplu maxim: 18,4 N.m (pentru LXM32.D30M2 la 10 A, 230 V, monofazat)
Putere nominală de ieșire: 750 W (pentru LXM32.D30M2 la 10 A, 115 V, monofazat)
Putere nominală de ieșire: 1450 W (pentru LXM32.D30M2 la 10 A, 230 V, monofazat)
Cuplu nominal: 3,5 N.m (pentru LXM32.D30M2 10 A, 115 V, monofazat)
Cuplu nominal: 4,6 N.m (pentru LXM32.D30M2 10 A, 230 V, monofazat)
Viteză nominală: 2000 rpm (pentru LXM32.D30M2 10 A, 115 V, monofazat)
Viteză nominală: 3000 rpm (pentru LXM32.D30M2 10 A, 230 V, monofazat)
Compatibilitate produs: LXM32.D30M2 115 V monofazat
Compatibilitate produs: LXM32.D30M2 230 V monofazat
Capăt arbore: Blocabil
Grad de protecție IP: standard IP54
Rezoluție feedback viteză de rotație: 131.072 puncte/rotație x 4096 rotații
Frână de reținere: Da
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Date suplimentare
Compatibilitate serie: Lexium 32 Tensiune nominală de alimentare: 240 V Număr de faze de rețea: trifazat Curent continuu de repaus: 8,65 A Putere continuă: 2,39 W Curent maxim Irms: 30 A (115 V pentru LXM32.D30M2) Curent maxim Irms: 30 A (230 V pentru LXM32.D30M2) Curent continuu maxim: 30,24 A Arborele secundar: Arbore secundar fără capăt
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Lățime zăvor: 30 mm
Tip feedback: Multiturn SinCos Hiperface
Cuplu de reținere: Frână de reținere 5,5 N.m Dimensiune flanșă motor: 100 mm Număr de înfășurări motor: 2 Cuplu constant: 0,71 N.m/A la 120 °C Forță contraelectromotoare constantă: 46,2 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Inerție rotor: 6,77 kg.cm²
Rezistență stator: 0,54 Ohm la 20 °C
Inductanța statorului: 1,42 mH la 20 °C
Constanta de timp electrică a statorului: 5 ms la 20 °C
Forța radială maximă Fr: 990 N la 1000 rpm
Forță radială maximă Fr: 790 N la 2000 rpm
Forță radială maximă Fr: 690 N la 3000 rpm
Forță radială maximă Fr: 620 N la 4000 rpm
Forță radială maximă Fr: 580 N la 5000 rpm
Forță axială maximă Fa: 0,2 x Fr
Putere de acționare a frânei: 12 W
Tip de răcire: Convecție naturală Lungime: 202,3 mm Diametru colier de centrare: 95 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 9 mm Diametrul cercului orificiilor de montare: 115 mm Greutate netă: 6,4 kg Referință dimensiune: BMH1002T Eroare unghiulară: 1,4°
