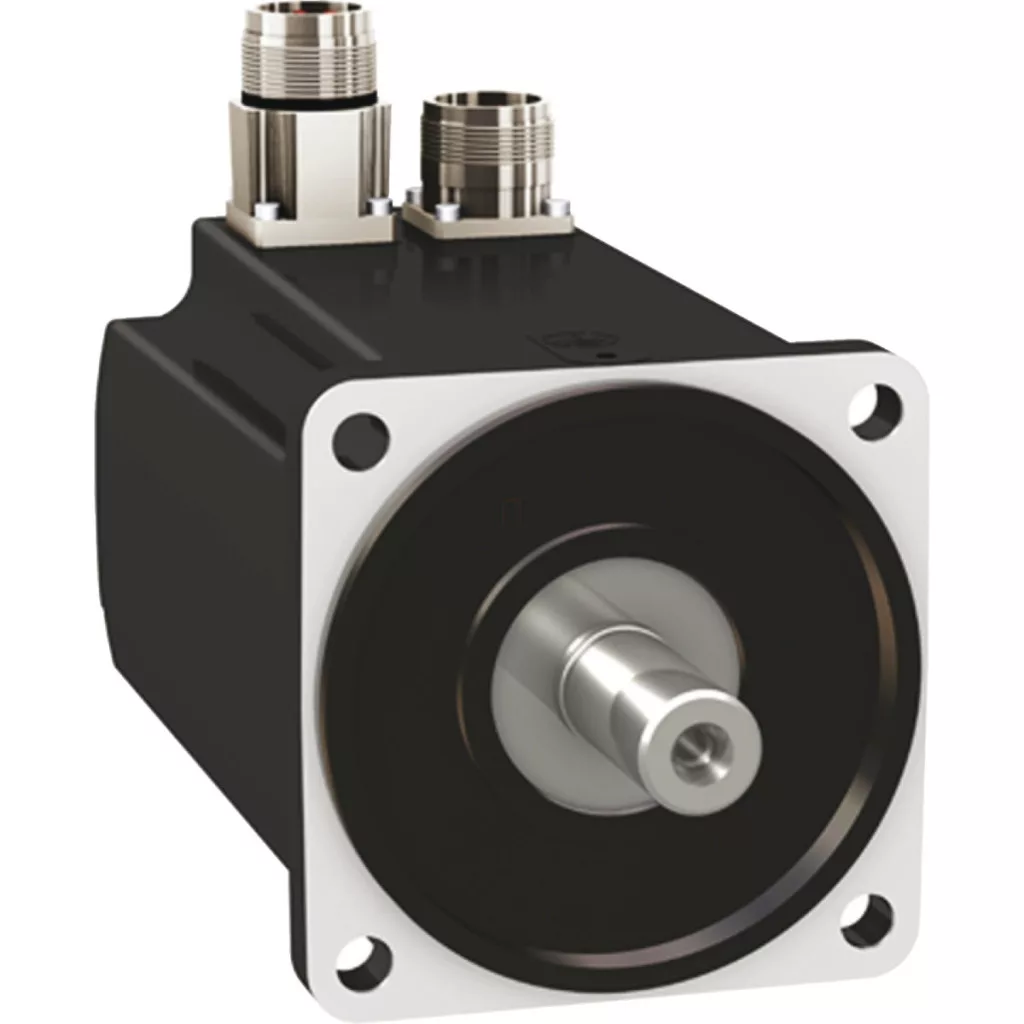

Servomotorul Schneider Electric BMH1003P01A1A este un produs de înaltă calitate și performanță din familia Lexium 32, oferind un control extrem de precis al mișcării pentru o gamă largă de aplicații de automatizare industrială. Acest model este alegerea ideală pentru aplicații care necesită control precis al vitezei și al cuplului, cum ar fi mașini de ambalat, echipamente de manipulare a materialelor sau centre de prelucrare CNC. Servomotorul BMH1003P01A1A are un design compact, cu o dimensiune a flanșei motorului de 100 mm, ceea ce permite integrarea ușoară în diverse aplicații industriale. Motorul are o viteză mecanică maximă de 6000 rpm, oferind o gamă largă de viteze pentru o varietate de aplicații. Cuplul de menținere continuu de 8,4 Nm și cuplul maxim de 25,1 Nm (cu servomotor LXM32.D30N4) asigură performanțe puternice pentru mișcări dinamice și poziționare rapidă. Motorul are parametri tehnici excelenți, inclusiv o putere nominală de 2700 W și un cuplu nominal de 6,2 Nm la o viteză nominală de 4000 rpm. Este compatibil cu servocontrolere Lexium 32, în special cu modelul LXM32.D30N4 (alimentare trifazată 400-480 V). Motorul are un capăt de arbore neted, cu un diametru de 19 mm și o lungime de 40 mm. Gradul de protecție IP54 oferă o protecție adecvată împotriva prafului și stropirii cu apă în medii industriale. Feedback-ul este asigurat de un encoder SinCos Hiperface cu un singur canal, cu o rezoluție de 131072 impulsuri/rotație, permițând o poziționare extrem de precisă. Servomotorul BMH1003P01A1A este echipat cu conectori drepți pentru o cablare ușoară și are o flanșă standard internațională pentru o instalare ușoară. Motorul funcționează cu răcire prin convecție naturală și nu necesită un sistem de răcire suplimentar. Parametrii săi electrici includ o constantă de cuplu de 1,17 Nm/A, o constantă EMF inversă de 63,5 V/krpm, o rezistență a statorului de 0,63 Ohm și o inductanță a statorului de 2,615 mH. Motorul are 5 poli și 3 înfășurări, cu o inerție a rotorului de 9,37 kg·cm². Forța radială maximă depinde de viteză: 1050 N la 1000 rpm și 610 N la 5000 rpm. Toți acești parametri împreună asigură funcționarea fiabilă și precisă a servomotorului BMH1003P01A1A chiar și în cele mai exigente aplicații industriale.
Schneider Electric Lexium 32 - BMH1003P01A1A - Servomotor BMH, 100 mm, max. 2600 W, max. 5000 rpm, 8,4 Nm, IP54, fără blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 6000 rpm
Cuplu continuu: 8,4 Nm pentru LXM32.D30N4 10 A, 400 V, trifazat
Cuplu maxim: 25,1 Nm pentru LXM32.D30N4 10 A, 400 V, trifazat
Putere nominală de ieșire: 2700 W pentru LXM32.D30N4 la 10 A, 400 V, trifazat
Cuplu nominal: 6,2 Nm pentru LXM32.D30N4 la 10 A, 400 V, trifazat
Viteză nominală: 4000 rpm Pentru LXM32.D30N4 10 A, 400 V, trifazat
Compatibilitate produs: LXM32.D30N4 400...480 V trifazat
Caracteristici mecanice
Capătul arborelui: Arborele neted
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 131072 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Dimensiune flanșă motor: 100 mm
Lungime: 192,6 mm Diametru colier de centrare: 95 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 9 mm Diametrul cercului orificiilor de montare: 115 mm Greutate netă: 6,5 kg Caracteristici electrice Domeniu de compatibilitate: Lexium 32 Tensiune nominală de alimentare [Us]: 480 V Număr de faze de rețea: 3 Lexium 32 Tensiune nominală de alimentare [Us]: 480 V Număr de faze de rețea: Trifazat
Curent staționar continuu: 7,69 A
Putere continuă: 3,3 W
Curent maxim Irms: 26,71 A pentru LXM32.D30N4
Curent continuu maxim: 29,1 A
Tip de feedback: SinCos Hiperface cu circuit unic Număr de înfășurări ale motorului: 3 Cuplu constant: 1,17 N·m/A la 120 °C EMF invers constant: 63,5 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Inerție rotor: 9,37 kg.cm² Rezistență stator: 0,63 Ohm la 20 °C
Inductanța statorului: 2,615 mH la 20 °C
Constanta de timp electrică a statorului: 6,3 ms la 20 °C
Caracteristici de sarcină
Forța radială maximă Fr: 1050 N la 1000 rpm, 830 N la 2000 rpm, 730 N la 3000 rpm, 660 N la 4000 rpm, 610 N la 5000 rpm
Forță axială maximă Fa: 0,2 x Fr
Alte date
Tip de răcire: Convecție naturală
Referință de dimensionare: BMH1003P Eroare de precizie unghiulară: 1,4°
