Servomotorul BMH1003P01F1A din seria Lexium 32 de la Schneider Electric este o alegere excelentă pentru aplicații industriale în care controlul precis al mișcării și performanța fiabilă sunt esențiale. Acest servomotor de tip BMH poate atinge o viteză mecanică maximă de 6000 rpm, oferind în același timp un cuplu continuu de 8,4 Nm, ceea ce îl face ideal pentru sarcini de automatizare care necesită o poziționare de înaltă precizie. Motorul BMH1003P01F1A poate fi utilizat cu surse de alimentare trifazate de 400 V și 480 V și este pe deplin compatibil cu seria de servomotoare Lexium 32 (în special tipul LXM32.D30N4). Motorul oferă o putere nominală de 2700 W și un cuplu nominal de 6,2 Nm la o viteză nominală de 4000 rpm. Cuplul maxim este deosebit de impresionant, ajungând la 25,1 Nm, ceea ce permite o accelerare și o decelerare rapide în aplicații de precizie. Motorul are o frână încorporată cu un cuplu de reținere de 9 Nm și necesită o putere de frânare de 18 W. Motorul BMH1003P01F1A are protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă, făcându-l potrivit pentru utilizarea în medii industriale. Rezoluția de feedback a vitezei este extrem de ridicată, de 131072 puncte/rotație, asigurând o poziționare excepțional de precisă. Sistemul de feedback este de tip SinCos Hiperface cu o singură rotație, care este standardul industrial pentru controlul precis al mișcării. Motorul poate fi montat cu o flanșă standard internațională, are conectori drepți și un capăt de arbore neted cu un diametru de 19 mm și o lungime de 40 mm. Motorul este răcit prin convecție naturală, astfel încât nu este necesar un sistem de răcire extern pentru funcționarea normală. Din punct de vedere tehnic, sunt de remarcat cuplul constant al motorului de 1,17 Nm/A la 120 °C și forța electromotoare constantă de 63,5 V/krpm. Motorul are 5 poli, o inerție a rotorului de 10,3 kg.cm² și un stator cu o rezistență de 0,63 Ohm și o inductanță de 2,615 mH la 20 °C. Motorul poate suporta, de asemenea, o forță radială maximă, care variază între 610 și 1050 N, în funcție de viteza de rotație. Lungimea totală a motorului este de 234,3 mm, dimensiunea flanșei motorului este de 100 mm, iar diametrul colierului de centrare este de 95 mm, cu o adâncime de 3,5 mm. Are patru orificii de montare cu diametrul de 9 mm dispuse în cerc cu un diametru de 115 mm, asigurând o montare standard.

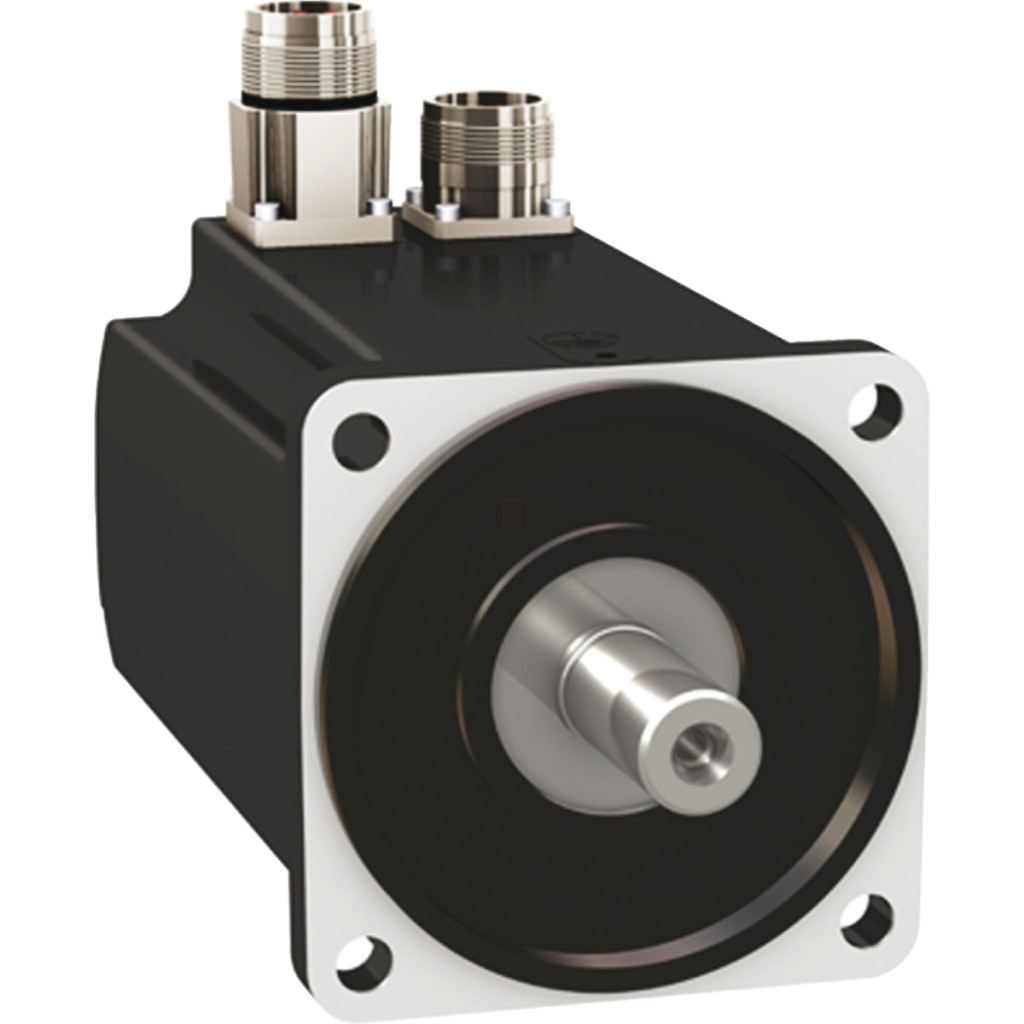

Schneider Electric Lexium 32 - BMH1003P01F1A - Servomotor BMH, 100 mm, max. 2600 W, max. 5000 rpm, 8,4 Nm, IP54, fără blocare, pentru 32 de acționări Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 6000 rpm
Cuplu continuu: 8,4 N.m (10 A, 480 V, trifazic pentru LXM32.D30N4) 400 V, trifazat)
8,4 N.m (pentru LXM32.D30N4 la 10 A, 480 V, trifazat)
Cuplu maxim de menținere: 25,1 N.m (pentru LXM32.D30N4 la 10 A, 400 V, trifazat)
25,1 N.m (pentru LXM32.D30N4 10 A, 480 V, trifazat)
Putere nominală de ieșire: 2700 W (pentru LXM32.D30N4 10 A, 400 V, trifazat)
2700 W (pentru LXM32.D30N4 10 A, 480 V, trifazat)
Cuplu nominal: 6,2 N.m (pentru LXM32.D30N4 10 A, 400 V, trifazat)
6,2 N.m (10 A, 480 V, trifazat pentru LXM32.D30N4)
Viteza nominală: 4000 rpm (10 A, 400 V, trifazat)
4000 rpm (pentru LXM32.D30N4 10 A, 480 V, trifazat)
Compatibilitate produs: LXM32.D30N4 400...480 V trifazat
Capătul arborelui: Arborele neted
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 131072 puncte/rotație
Frână de reținere: Încorporată
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Informații suplimentare
Compatibilitate serie: Lexium 32
Tensiune nominală de alimentare: 480 V Număr de faze de alimentare: trifazată Curent continuu de repaus: 7,69 A Putere continuă: 3,3 W Curent maxim (Irms): 26,71 A (pentru LXM32.D30N4) Curent continuu maxim: 29,1 A Al doilea arbore: Fără al doilea capăt al arborelui
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Cuplu de reținere: Frână de reținere 9 N.m
Caracteristici tehnice
Dimensiunea flanșei motorului: 100 mm
Număr de unități motor: 3
Constanta de cuplu: 1,17 N.m/A la 120 °C
Constanta forței contraelectromotoare: 63,5 V/rpm la 120 °C Număr de poli ai motorului: 5,0 Cuplu de inerție al rotorului: 10,3 kg.cm² Rezistența statorului: 0,63 Ohm la 20 °C
Inductanța statorului: 2,615 mH la 20 °C
Constanta de timp electrică a statorului: 6,3 ms la 20 °C
Forța radială maximă (Fr): 1050 N la 1000 rpm, 830 N la 2000 rpm, 730 N la 3000 rpm, 660 N la 4000 rpm, 610 N la 5000 rpm
Forță axială maximă (Fa): 0,2 x Fr Puterea frânei: 18 W Tip de răcire: Convecție naturală Lungime: 234,3 mm Diametru colier de centrare: 95 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametru orificiu de montare: 9 mm Diametru cerc orificii de montare: 115 mm Greutate netă: 8,15 kg Referință dimensiune: BMH1003P Număr faze rețea: 3 Eroare precizie [unghi]: 1,4° BMH1003P Număr de faze de alimentare: 3 Eroare de precizie [unghi]: 1,4 ° Temperatura cuprului (fierbinte): 135 °C Temperatura magnetului (fierbinte): 100 °C
Temperatura magnetului (temperatura camerei): 20 °C
