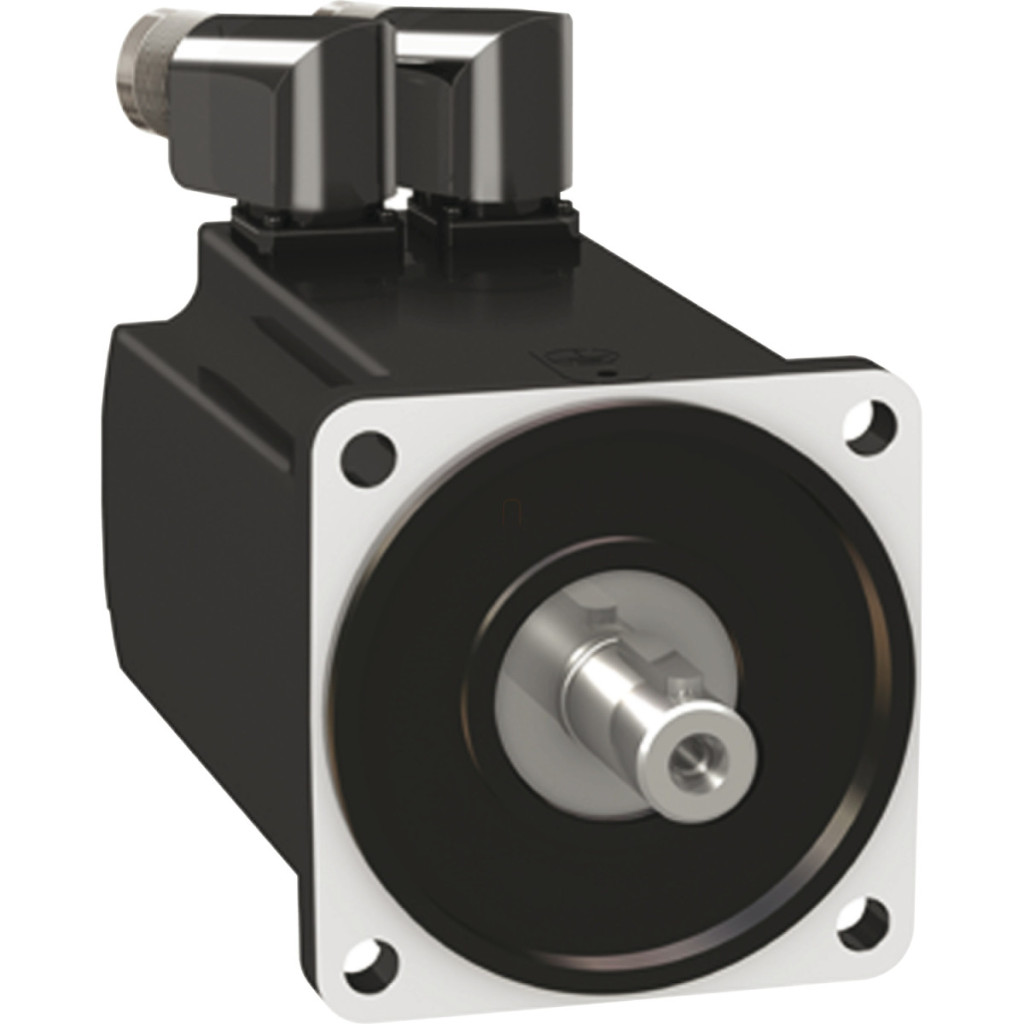

Servomotorul Schneider Electric BMH1003P07F2A face parte din seria Lexium 32, care oferă caracteristici de performanță excelente și control precis. Acest servomotor de înaltă calitate este alegerea ideală pentru aplicații industriale în care poziționarea precisă și funcționarea fiabilă sunt cerințe esențiale. Modelul BMH1003P07F2A oferă performanțe remarcabile, în special în aplicații continue, de mare viteză și cu cuplu ridicat. Servomotorul BMH1003P07F2A oferă un cuplu de reținere continuu de 8,4 Nm, în timp ce cuplul de reținere maxim poate ajunge la 25,1 Nm. Motorul are o viteză mecanică maximă de 6000 rpm și o viteză nominală de 4000 rpm. Puterea sa nominală este de 2700 W, ceea ce îi permite să deplaseze sarcini mai grele. Cu un cuplu nominal de 6,2 Nm, motorul asigură o funcționare durabilă și stabilă în medii industriale. BMH1003P07F2A este pe deplin compatibil cu servomotoarele Lexium 32 LXM32.D30N4 în sisteme trifazate de 400-480 V. Motorul are un capăt de arbore neted, cu un diametru de 19 mm și o lungime de 40 mm. Clasa de protecție IP54 asigură protecție împotriva prafului și stropirii cu apă, făcându-l sigur de utilizat chiar și în medii industriale umede. Motorul este echipat cu conectori rotativi în unghi drept, care facilitează instalarea și întreținerea. BMH1003P07F2A are, de asemenea, o frână cu un cuplu de reținere de 9 Nm, care permite blocarea sigură în cazul unei opriri. Feedback-ul motorului este asigurat de un encoder Multiturn SinCos Hiperface de înaltă rezoluție, cu o rezoluție de 32768 puncte/rotație × 4096 rotații, care permite o poziționare extrem de precisă. Specificațiile tehnice ale BMH1003P07F2A includ o constantă de cuplu de 1,17 Nm/A (la 120 °C), o constantă de forță contraelectromotoare de 63,5 V/krpm (la 120 °C) și o inerție a rotorului de 10,3 kg.cm². Motorul este echipat cu răcire prin convecție naturală și are o flanșă standard internațională pentru o instalare ușoară. Având în vedere acești parametri, servomotorul BMH1003P07F2A este ideal pentru sarcini de automatizare industrială în care poziționarea precisă, viteza mare și fiabilitatea sunt cerințe esențiale.
Date tehnice BMH1003P07F2A
Date de bază
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 6000 rpm
Cuplu de menținere continuu: 8,4 N.m (10 A pentru LXM32.D30N4, 400 V, trifazic)
Cuplu maxim de menținere: 25,1 N.m (10 A, 400 V, trifazat)
Putere nominală de ieșire: 2700 W (pentru LXM32.D30N4 la 10 A, 400 V, trifazat)
Cuplu nominal: 6,2 N.m (pentru LXM32.D30N4 la 10 A, 400 V, trifazat)
Viteză nominală: 4000 rpm (10 A, 400 V, trifazat)
Caracteristici fizice
Capătul arborelui: Arborele neted
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 32768 puncte/rotație × 4096 rotații
Frână de reținere: Încorporată
Montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Caracteristici electrice
Tensiune nominală de alimentare: 480 V
Număr de faze de rețea: Trifazat
Curent staționar continuu: 7,69 A
Putere continuă: 3,3 W
Curent maxim Irms: 26,71 A (pentru LXM32.D30N4)
Curent continuu maxim: 29,1 A
Caracteristici mecanice
Arbore secundar: Fără capăt secundar al arborelui
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Tip feedback: Multiturn SinCos Hiperface
Cuplu de reținere: Frână de reținere 9 N.m
Dimensiunea flanșei motorului: 100 mm
Număr de straturi ale motorului: 3
Constantă de cuplu: 1,17 N.m/A la 120 °C
Constantă de forță contraelectromotoare: 63,5 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Inerție de rotație: 10,3 kg.cm²
Rezistență stator: 0,63 Ohm la 20 °C
Inductanța statorului: 2,615 mH la 20 °C
Constantă de timp electrică a statorului: 6,3 ms la 20 °C
Capacitate de încărcare
Forță radială maximă Fr: 1050 N la 1000 rpm, 830 N la 2000 rpm, 730 N la 3000 rpm, 660 N la 4000 rpm, 610 N la 5000 rpm
Forță axială maximă Fa: 0,2 × Fr
Putere de frânare: 18 W
Tip de răcire: Convecție naturală
Dimensiuni
Lungime: 234,3 mm
Diametru colier de centrare: 95 mm
Adâncime colier de centrare: 3,5 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 9 mm
Diametrul cercului orificiilor de fixare: 115 mm
Greutate netă: 8,15 kg
Referință dimensiune: BMH1003P
