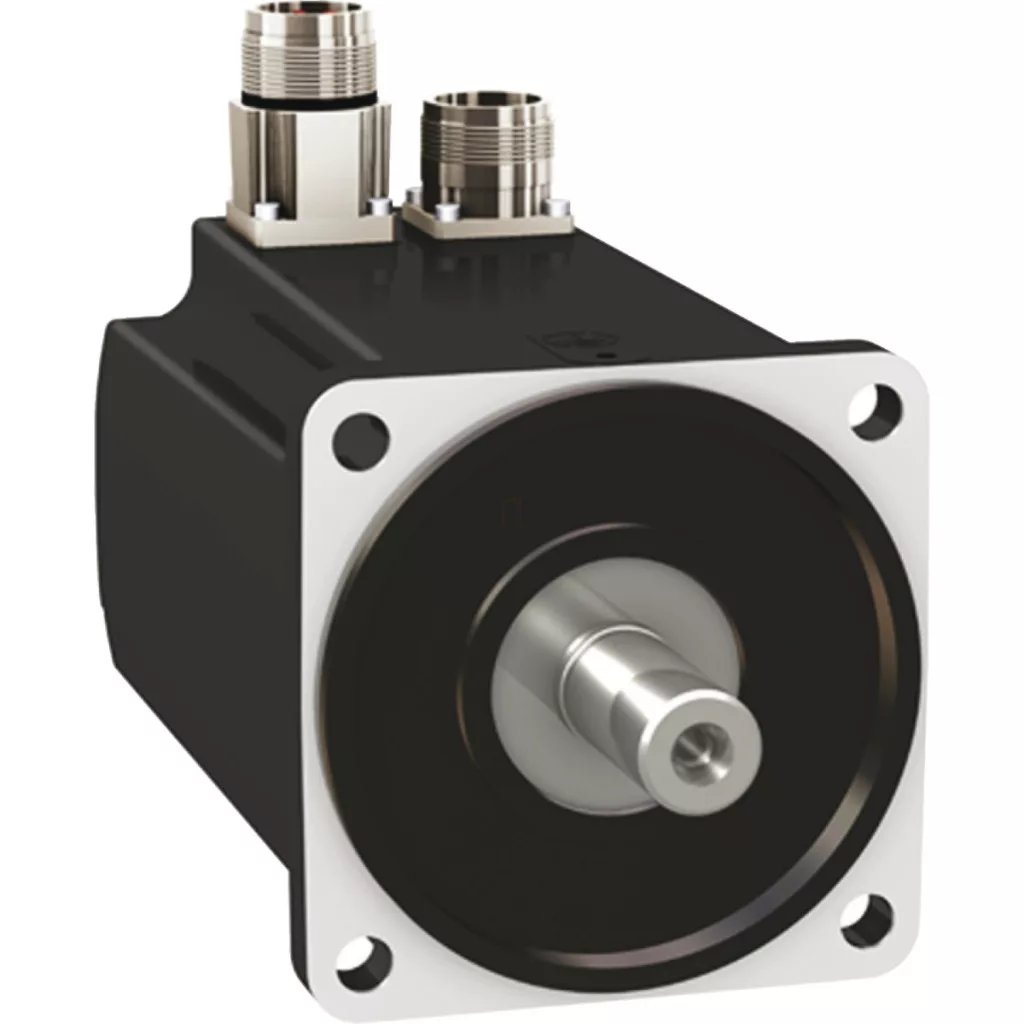

Servomotorul Schneider Electric BMH1003P11A1A este un produs de înaltă performanță din seria Lexium 32, fiind alegerea ideală pentru aplicații industriale de precizie. Motorul are parametri tehnici remarcabili, fiind deosebit de potrivit pentru sarcini de automatizare care necesită precizie și fiabilitate ridicate. Motorul BMH1003P11A1A are o gamă impresionantă de viteze, cu o viteză mecanică maximă de 6000 rpm. Parametrii de cuplu ai motorului sunt, de asemenea, demni de menționat: acesta oferă un cuplu de reținere continuu de 8,4 Nm, în timp ce cuplul său maxim ajunge la 25,1 Nm. Cuplul nominal este de 6,2 Nm, iar viteza nominală este de 4000 rpm. Acești parametri se aplică cu o alimentare trifazată de 400 V sau 480 V în combinație cu unitatea de acționare LXM32.D30N4. Motorul are o putere nominală de 2700 W, combinată cu o eficiență excelentă. Servomotorul BMH este perfect compatibil cu familia de acționări Lexium 32, în special cu modelul LXM32.D30N4, care necesită o sursă de alimentare trifazată de 400-480 V. Capătul arborelui motorului are un design de blocare, cu un diametru al arborelui de 19 mm, o lungime de 40 mm și o lățime de blocare de 30 mm. BMH1003P11A1A are un grad de protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă. Feedback-ul este asigurat de un encoder SinCos Hiperface cu o singură rotație, cu o rezoluție de 131.072 puncte/rotație, care permite o poziționare extrem de precisă. Motorul are o flanșă standard internațional, dimensiunea flanșei motorului este de 100 mm, diametrul colierului de centrare este de 95 mm, iar adâncimea acestuia este de 3,5 mm. Există 4 orificii de montare cu un diametru de 9 mm, iar diametrul cercului definit de centrele orificiilor este de 115 mm. Din punct de vedere tehnic, merită menționate și parametrii suplimentari ai BMH1003P11A1A. Constanta motorului este de 1,17 Nm/A la 120 °C, iar constanta EMF inversă este de 63,5 V/krpm la 120 °C. Motorul are 5 poli, iar cuplul de inerție al rotorului este de 9,37 kg.cm². Rezistența statorului este de 0,63 Ohm la 20 °C, inductanța sa este de 2,615 mH, iar constanta de timp electrică este de 6,3 ms. Motorul este răcit prin convecție naturală și este conectat prin conectori drepți. BMH1003P11A1A are o lungime totală de 192,6 mm și cântărește 6,5 kg, fiind compact în comparație cu performanțele sale.
Date tehnice BMH1003P11A1A
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 6000 rpm
Cuplu de reținere continuu: 8,4 N.m pentru LXM32.D30N4 la 10 A, 400 V, alimentare trifazată
8,4 N.m pentru LXM32.D30N4 la 10 A, 480 V, alimentare trifazată
Cuplu maxim de menținere: 25,1 N.m pentru LXM32.D30N4 la 10 A, 400 V, alimentare trifazată
25,1 N.m pentru LXM32.D30N4 la 10 A, 480 V, alimentare trifazată
Putere nominală de ieșire: 2700 W pentru LXM32.D30N4 la 10 A, 400 V, alimentare trifazată
2700 W pentru LXM32.D30N4 la 10 A, 480 V, alimentare trifazată
Cuplu nominal: 6,2 N.m pentru LXM32.D30N4 la 10 A, 400 V, alimentare trifazată
6,2 N.m pentru LXM32.D30N4 10 A, 480 V, alimentare trifazată
Viteză nominală: 4000 rpm pentru LXM32.D30N4 10 A, 400 V, alimentare trifazată
4000 rpm pentru LXM32.D30N4 10 A, 480 V, alimentare trifazată
Compatibilitate produs: LXM32.D30N4 400...480 V alimentare trifazată
Capătul arborelui: Blocare
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 131.072 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Caracteristici suplimentare
Compatibilitate serie: Lexium 32
Tensiune nominală de alimentare: 480 V
Număr de faze de alimentare: Trifazic
Curent continuu de repaus: 7,69 A
Putere continuă: 3,3 W
Curent maxim Irms: 26,71 A pentru LXM32.D30N4
Curent continuu maxim: 29,1 A
Al doilea ax: Fără capăt secundar al arborelui
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Lățime zăvor: 30 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Dimensiune flanșă motor: 100 mm
Număr fascicul motor: 3
Cuplu constant: 1,17 N.m/A la 120 °C
EMF invers constant: 63,5 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Cuplu de inerție al rotorului: 9,37 kg.cm²
Rezistența statorului: 0,63 Ohm la 20 °C
Inductanța statorului: 2,615 mH la 20 °C
Constanta de timp electrică a statorului: 6,3 ms la 20 °C
Forța radială maximă Fr:
1050 N la 1000 rpm
830 N la 2000 rpm
730 N la 3000 rpm
660 N la 4000 rpm
610 N la 5000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Lungime: 192,6 mm
Diametru colier de centrare: 95 mm
Adâncime colier de centrare: 3,5 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 9 mm
Circulară orificiu de montare: 115 mm
Greutate netă: 6,5 kg
Referință dimensiune: BMH1003P
Eroare unghiulară: 1,4°
Temperatura de funcționare a cuprului: 135 °C
Temperatura de funcționare a magnetului: 100 °C
Temperatura ambiantă a magnetului: 20 °C
