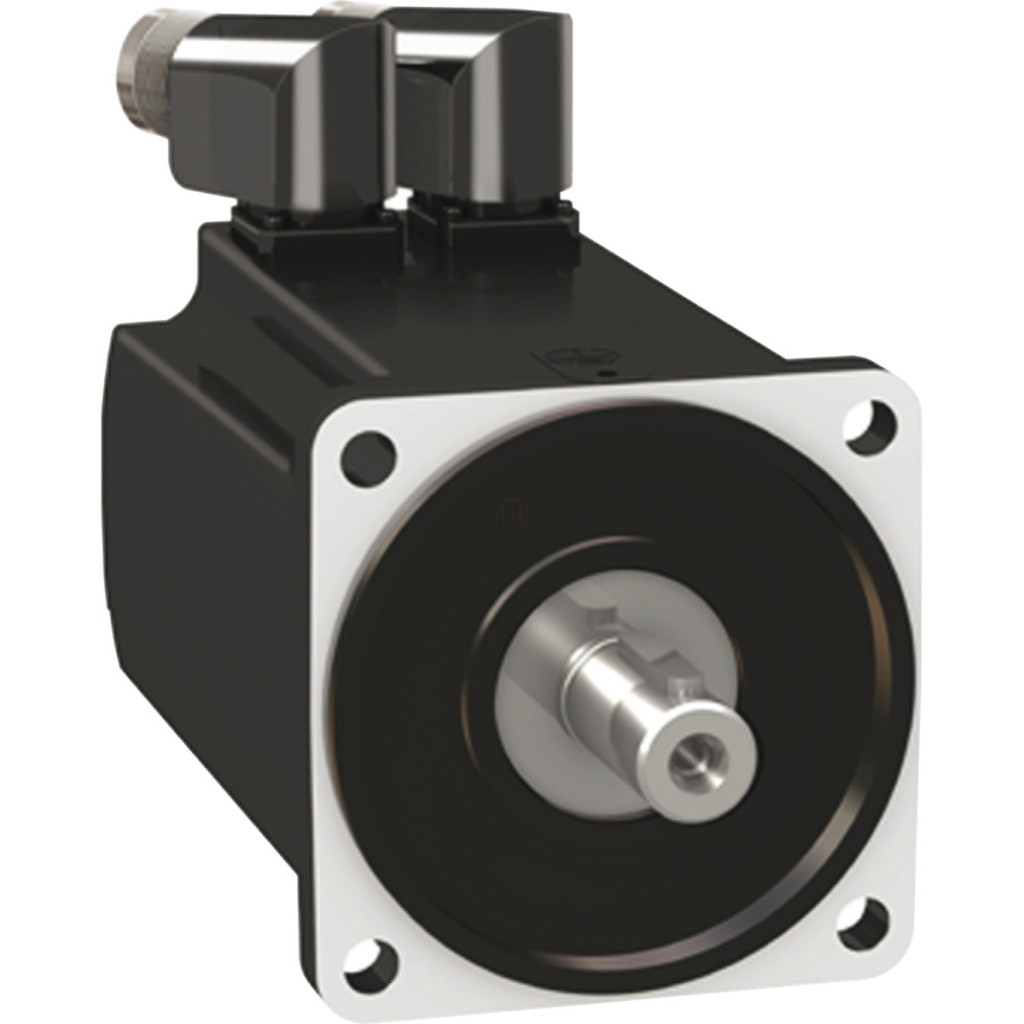

Schneider Electric Lexium 32 - BMH1003P11A2A - Servomotor BMH, 100 mm, max. 2600 W, max. 5000 rpm, 8,4 Nm, IP54, cu blocare, pentru 32 de acționări

Lățime: 195 mm

Lungime: 400 mm

Înălțime: 225 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1003P11A2A - Servomotor BMH, 100 mm, max. 2600 W, max. 5000 rpm, 8,4 Nm, IP54, cu blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1003P11A2A - Servomotor BMH, 100 mm, max. 2600 W, max. 5000 rpm, 8,4 Nm, IP54, cu blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485200576
Price: 5995.36 RON
Availability: InStock

5 995,36 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BMH1003P11A2A este un motor de înaltă performanță din familia Lexium 32, dezvoltat special pentru aplicații industriale de precizie. Acest model cu arbore blocat și fără frână este o alegere excelentă pentru sarcini de automatizare în care controlul precis al mișcării este esențial. Servomotorul BMH1003P11A2A are parametri tehnici remarcabili: oferă un cuplu constant de 8,4 Nm, care poate crește până la un vârf de 25,1 Nm. Motorul are o viteză mecanică maximă de 6000 rpm și o viteză nominală de 4000 rpm. Cu o putere nominală de 2700 W și un cuplu nominal de 6,2 Nm, este deosebit de potrivit pentru acționarea mașinilor care necesită o precizie ridicată. Motorul are protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă, asigurând o funcționare fiabilă chiar și în medii industriale. Codificatorul SinCos Hiperface cu o singură rotație de 128 biți (131072 puncte/rotație) cu feedback permite o precizie excepțională de poziționare. Servomotorul BMH1003P11A2A este pe deplin compatibil cu familia de acționări Lexium 32, în special cu acționarea LXM32.D30N4, care necesită o sursă de alimentare trifazată de 400-480 V. În ceea ce privește detaliile tehnice, motorul are un cuplu constant remarcabil de 1,17 N.m/A și o constantă EMF inversă de 63,5 V/krpm la 120 °C. Motorul are 5 poli, iar cuplul de inerție al rotorului este de 9,37 kg.cm². În ceea ce privește parametrii electrici, rezistența statorului este de 0,63 ohmi, inductanța este de 2,615 mH la 20 °C, iar constanta de timp electrică a statorului este de 6,3 ms. Din punct de vedere mecanic, BMH1003P11A2A poate fi montat cu o flanșă standard internațională cu o dimensiune a flanșei motorului de 100 mm. Arborele motorului are un diametru de 19 mm, o lungime de 40 mm și o canelură de 30 mm. Motorul se caracterizează prin răcire prin convecție naturală, are o lungime de 192,6 mm și o greutate netă de 6,5 kg. Colierul de centrare are un diametru de 95 mm și o adâncime de 3,5 mm, orificiile de montare au un diametru de 9 mm și sunt amplasate pe un cerc cu un diametru de 115 mm.

Schneider Electric Lexium 32 - BMH1003P11A2A - Servomotor BMH, 100 mm, max. 2600 W, max. 5000 rpm, 8,4 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 6000 rpm

Cuplu constant de blocare: 8,4 N.m (10 A pentru LXM32.D30N4, 400 V, trifazic)

Cuplu constant la blocare: 8,4 N.m (10 A pentru LXM32.D30N4, 480 V, trifazat)

Cuplu maxim al motorului în repaus: 25,1 N.m (pentru LXM32.D30N4 la 10 A, 400 V, trifazat)

Cuplu staționar maxim: 25,1 N.m (pentru LXM32.D30N4 la 10 A, 480 V, trifazat)

Putere nominală de ieșire: 2700 W (10 A, 400 V, trifazat)

Putere nominală de ieșire: 2700 W (10 A, 480 V, trifazat)

Cuplu nominal: 6,2 N.m (10 A, 400 V, trifazat)

Cuplu nominal: 6,2 N.m (10 A, 400 V, trifazat pentru LXM32.D30N4) 480 V, trifazat)

Viteza nominală: 4000 rpm (10 A, 400 V, trifazat)

Viteză nominală: 4000 rpm (pentru LXM32.D30N4 10 A, 480 V, trifazat)

Conformitate produs: LXM32.D30N4 400...480 V trifazat

Capătul arborelui: Blocat

Clasa de protecție IP: Standard IP54

Rezoluție feedback viteză: 131072 puncte/rotație

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Informații suplimentare

Compatibilitate cu familia de produse: Lexium 32

Tensiune nominală de alimentare: 480 V

Număr de faze de alimentare: Trifazic

Curent constant fără sarcină: 7,69 A

Putere constantă: 3,3 W

Curent maxim Irms: 26,71 A (pentru LXM32.D30N4)

Curent continuu maxim: 29,1 A

Al doilea arbore: Fără capăt secundar al arborelui

Diametru arbore: 19 mm

Lungime arbore: 40 mm

Lățime zăvor: 30 mm

Tip de feedback: SinCos Hiperface cu buclă simplă

Caracteristici fizice ale motorului

Dimensiunea flanșei motorului: 100 mm

Număr de înfășurări ale motorului: 3

Constantă de cuplu: 1,17 N.m/A la 120 °C

Constanta forței contraelectromotoare: 63,5 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Cuplu de inerție al rotorului: 9,37 kg.cm²

Rezistența statorului: 0,63 Ohm la 20 °C

Inductanța statorului: 2,615 mH la 20 °C

Constantă de timp electrică a statorului: 6,3 ms la 20 °C

Forță radială maximă Fr: 1050 N la 1000 rpm

Forță radială maximă Fr: 830 N la 2000 rpm

Forța radială maximă Fr: 730 N la 3000 rpm

Forța radială maximă Fr: 660 N la 4000 rpm

Forța radială maximă Fr: 610 N la 5000 rpm

Forță axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Lungime: 192,6 mm

Diametru colier de centrare: 95 mm

Adâncime colier de centrare: 3,5 mm

Număr de orificii de montare: 4

Diametru orificiu de montare: 9 mm

Diametrul circular al orificiilor de fixare: 115 mm

Greutate netă: 6,5 kg

Referință dimensiune: BMH1003P

Eroare unghiulară [măsurare unghi]: 1,4 °

Temperatura cuprului la încălzire: 135 °C

Temperatura magnetului la încălzire: 100 °C

Temperatura magnetului la temperatura camerei: 20 °C

Date

Lățime

195 mm

Lungime

400 mm

Înălțime

225 mm

EAN prezentat

3606485200576

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

7,692 kg/bucată

Numar articol

3606485200576
