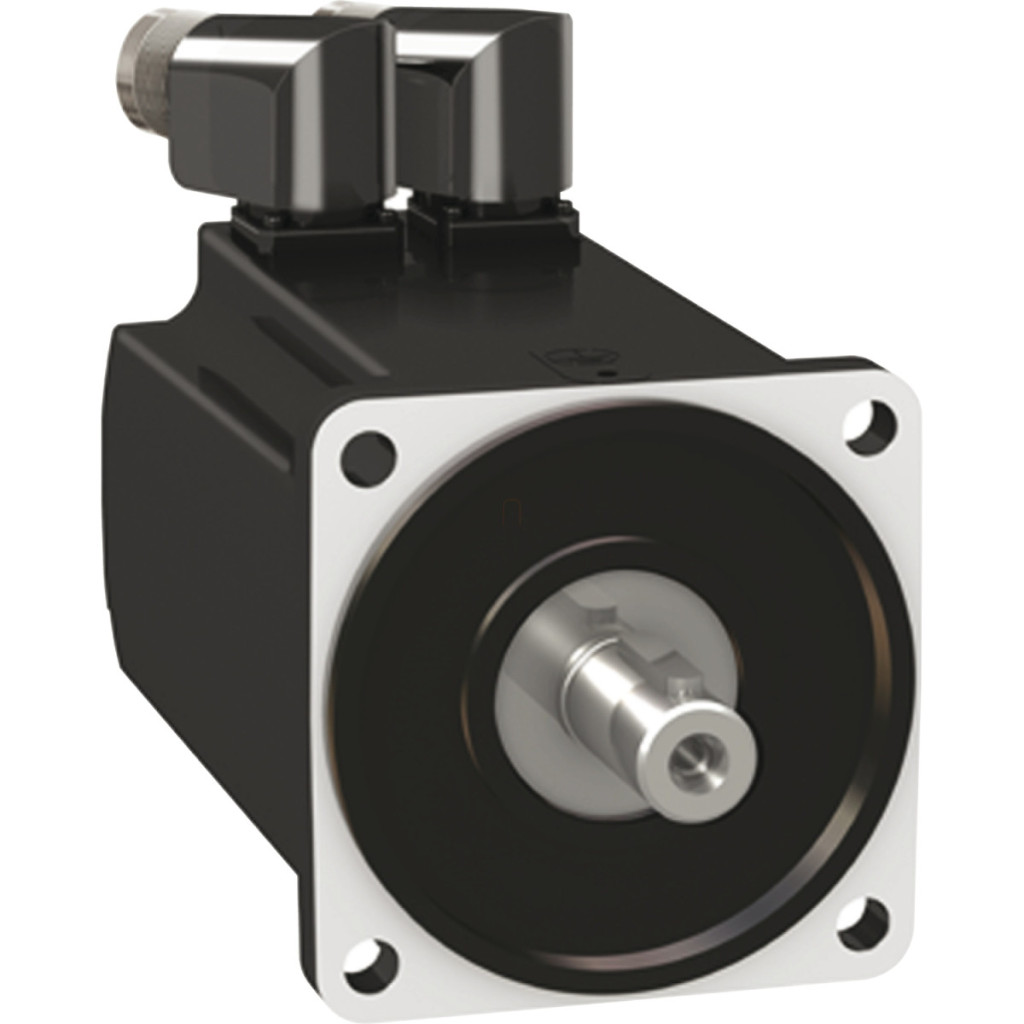

Schneider Electric Lexium 32 - BMH1003P17A2A - Servomotor BMH, 100 mm, max. 2600 W, max. 5000 rpm, 8,4 Nm, IP54, cu blocare, pentru 32 de acționări

Lățime: 200 mm

Lungime: 400 mm

Înălțime: 220 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1003P17A2A - Servomotor BMH, 100 mm, max. 2600 W, max. 5000 rpm, 8,4 Nm, IP54, cu blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1003P17A2A - Servomotor BMH, 100 mm, max. 2600 W, max. 5000 rpm, 8,4 Nm, IP54, cu blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485196756
Price: 6230.37 RON
Availability: InStock

6 230,37 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BMH1003P17A2A este un produs performant din familia Lexium 32, oferind o soluție fiabilă pentru o gamă largă de aplicații industriale de precizie. Acest motor se potrivește perfect cu servomotoarele LXM32.D30N4, asigurând performanțe și eficiență optime chiar și pentru cele mai exigente sarcini de automatizare. Servomotorul BMH1003P17A2A are parametri tehnici impresionanți: oferă un cuplu continuu de 8,4 Nm, care poate crește până la o valoare maximă de 25,1 Nm. Motorul are o viteză mecanică maximă de 6000 rpm și o viteză nominală de 4000 rpm, oferind o dinamică și o controlabilitate excelente. Puterea nominală de ieșire de 2700 W face ca acest motor să fie extrem de versatil, funcționând cu o sursă de alimentare trifazată de 400-480 V. Poziționarea precisă a motorului este asigurată de un codificator multiturn cu 16 rotații, cu o rezoluție excepțional de mare de 32768 puncte/rotație × 4096 rotații. O caracteristică specială a servomotorului BMH1003P17A2A este designul capătului arborelui blocat, care permite o transmisie sigură a puterii, fără alunecare. Diametrul arborelui este de 19 mm, lungimea este de 40 mm, iar lățimea blocării este de 30 mm. Motorul are protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă, făcându-l potrivit pentru utilizarea în multe medii industriale. Datorită răcirii prin convecție naturală, nu este necesar niciun echipament suplimentar de răcire, ceea ce sporește fiabilitatea și reduce cerințele de întreținere. Motorul nu are frână de reținere, ceea ce poate fi avantajos în anumite aplicații. În ceea ce privește dimensiunile, motorul BMH1003P17A2A are o lungime de 192,6 mm, o flanșă de 100 mm și o greutate de 6,5 kg. Motorul poate fi montat cu o flanșă de montare în conformitate cu standardele internaționale, cu un diametru al orificiului de montare de 9 mm și un diametru al cercului de orificii de 115 mm. Conexiunea electrică se realizează cu conectori rotativi în unghi drept, ceea ce permite o cablare flexibilă. Performanțele și caracteristicile de control ale motorului sunt remarcabile: cuplul este constant la 1,17 N.m/A la 120 °C, iar tensiunea este constantă la 63,5 V/krpm la 120 °C. Motorul are 5 poli și o inerție a rotorului de 9,37 kg.cm². Rezistența statorului este de 0,63 Ohm, inductanța este de 2,615 mH la 20 °C, iar constanta de timp electrică a statorului este de 6,3 ms la 20 °C. Forța radială maximă depinde de viteză, fiind de 1050 N la 1000 rpm și de 610 N la 5000 rpm. Servomotorul BMH1003P17A2A, împreună cu familia de acționări Schneider Electric Lexium 32, este alegerea ideală pentru aplicații industriale care necesită poziționare precisă, dinamică ridicată și funcționare fiabilă.

Schneider Electric Lexium 32 - BMH1003P17A2A - Servomotor BMH, 100 mm, max. 2600 W, max. 5000 rpm, 8,4 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 6000 rpm

Cuplu de menținere continuu: 8,4 N.m pentru LXM32.D30N4 la 10 A, 400 V, trifazic

Cuplu continuu: 8,4 N.m pentru LXM32.D30N4 la 10 A, 480 V, trifazat

Cuplu maxim: 25,1 N.m pentru LXM32.D30N4 la 10 A, 400 V, trifazat

Cuplu maxim: 25,1 N.m pentru LXM32.D30N4 la 10 A, 480 V, trifazat

Putere nominală de ieșire: 2700 W pentru LXM32.D30N4 la 10 A, 400 V, trifazat

Putere nominală de ieșire: 2700 W pentru LXM32.D30N4 la 10 A, 480 V, trifazat

Cuplu nominal: 6,2 N.m Pentru LXM32.D30N4 10 A, 400 V, trifazat

Cuplu nominal: 6,2 N.m Pentru LXM32.D30N4 10 A, 480 V, trifazat

Viteza nominală: 4000 rpm Pentru LXM32.D30N4 10 A, 400 V, trifazat

Viteza nominală: 4000 rpm Pentru LXM32.D30N4 10 A, 480 V, trifazat

Compatibilitate produs: LXM32.D30N4 400...480 V, trifazat

Capătul arborelui: tip cu blocare

Grad de protecție IP: standard IP54

Rezoluție feedback viteză: 32768 puncte/rotație x 4096 rotații

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Caracteristici suplimentare

Compatibilitate cu familia de produse: Lexium 32

Tensiune nominală de alimentare: 480 V

Număr de faze de rețea: Trei faze

Curent continuu permanent: 7,69 A

Putere continuă: 3,3 W

Curent maxim Irms: 26,71 A pentru LXM32.D30N4

Curent constant maxim: 29,1 A

Axa secundară: Fără capăt al doilea al arborelui

Diametru arbore: 19 mm

Lungime arbore: 40 mm

Lățime zăvor: 30 mm

Tip feedback: Multiturn SinCos Hiperface

Dimensiune flanșă motor: 100 mm

Număr de stive motor: 3

Cuplu constant: 1,17 N.m/A la 120 °C

Tensiune constantă: 63,5 V/krpm la 120 °C

Număr de poli ai motorului: 5,0 Inerție rotor: 9,37 kg.cm² Rezistență stator: 0,63 Ohm la 20 °C Inductanță stator: 2,615 mH la 20 °C

Constantă de timp electrică a statorului: 6,3 ms la 20 °C

Forță radială maximă Fr: 1050 N la 1000 rpm

Forță radială maximă Fr: 830 N la 2000 rpm

Forță radială maximă Fr: 730 N la 3000 rpm

Forță radială maximă Fr: 660 N la 4000 rpm

Forță radială maximă Fr: 610 N la 5000 rpm Forța axială maximă Fa: 0,2 x Fr Tip de răcire: Convecție naturală Lungime: 192,6 mm Diametru colier de centrare: 95 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametru orificiu de montare: 9 mm Diametru cerc orificii de montare: 115 mm Greutate netă: 6,5 kg Referință dimensiune: BMH1003P Număr de faze rețea: 3 Eroare precizie [unghi]: 4,8° Greutate cupru: 100 g Greutate cupru [kg]: 0,015 kg Greutate cupru [kg]: 0,015 kg Greutate cupru [kg]: 0,015 kg Greutate cupru [kg]: 0,015 kg Greutate cupru [kg]: 0,015 kg Greutate cupru [kg]: 0,015 kg Greutate cupru [kg]: 0,015 kg Greutate cupru [kg]: 0,015 kg Greutate cupru [kg]: 0,015 kg Greutate cupru [kg]: 0,015 kg Greutate cupru [kg]: 0,015 kg Greutate cupru [kg]: 0,015 kg Greutate cupru [kg]: 0,015 kg Greut BMH1003P

Număr de faze de rețea: 3

Eroare de precizie [unghi]: 4,8°

Temperatura cuprului (fierbinte): 135 °C

Temperatura magnetului (fierbinte): 100 °C

Temperatura magnetului (temperatura camerei): 20 °C

Curbe de performanță

Tensiune de alimentare trifazată de 400 V

Curbe de cuplu/viteză pentru servomotor cu servomotor LXM32•D30N4

X: Viteză în rpm

Y: Cuplu în Nm

1: Cuplu maxim

2: Cuplu continuu

Tensiune de alimentare trifazată de 480 V

Curbe de cuplu/viteză pentru servomotor cu servoamortizor LXM32•D30N4

X: Viteză în rpm

Y: Cuplu în Nm

1: Cuplu maxim

2: Cuplu continuu

Desene dimensionale

Dimensiuni servomotor

Exemplu cu conectori drepți

a: Alimentare pentru frâna servomotorului

b: Alimentare pentru encoderul servomotorului

(1) Capătul arborelui, canelură de blocare (opțional)

(2) Pentru șurub M6 x 21 mm/M6 x 0,83 in.

Dimensiuni în mm:

Conectori drepți - b1: 39,5, b2: 25,5

Conectori unghiulari rotativi - b1: 39,5, b2: 39,5

c (fără frână): 192

c (cu frână): 234

Dimensiuni în inci:

Conectori drepți - b1: 1,55, b2: 1,00 Conectori unghiulari rotativi - b1: 1,55, b2: 1,55 c (fără frână): 7,55 c (cu frână): 9,21

Date

Lățime

200 mm

Lungime

400 mm

Înălțime

220 mm

EAN prezentat

3606485196756
