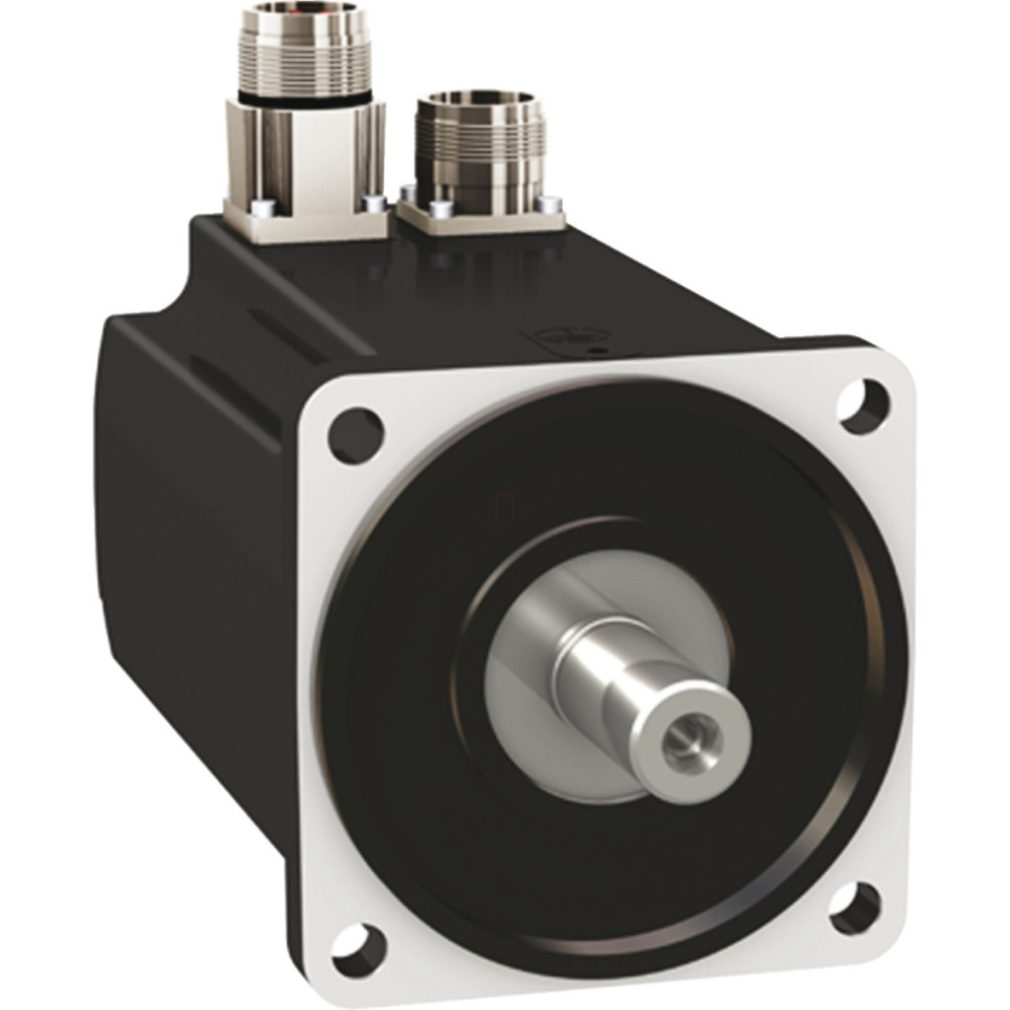

Servomotorul Schneider Electric BMH1003T12F1A este complementul perfect pentru familia de acționări Lexium 32, oferind performanțe excelente și poziționare precisă în aplicații industriale. Acest servomotor cu flanșă de 100 mm este alegerea ideală pentru sarcini de automatizare în care controlul precis al mișcării este esențial. Modelul BMH1003T12F1A are parametri tehnici remarcabili: cu un cuplu continuu de 8,2 Nm, poate furniza un cuplu maxim de până la 22,8 Nm. Puterea sa nominală este de 1450 W, ceea ce oferă un cuplu de 5,6 Nm la o viteză nominală de 2500 rpm. Viteza sa mecanică maximă ajunge la 6000 rpm, ceea ce îl face ideal pentru sarcini de poziționare rapidă. Motorul are protecție IP54, care oferă o protecție adecvată împotriva prafului și umezelii în medii industriale. Motorul este fabricat cu un capăt de arbore blocat cu un diametru de 19 mm, o lungime de 40 mm și o lățime de blocare de 30 mm. Feedback-ul este asigurat de un encoder SinCos Hiperface multiturn de înaltă rezoluție, 131072 puncte/rotație × 4096 rotații, care permite o poziționare extrem de precisă, cu o eroare unghiulară de numai 1,4°. Frâna încorporată oferă un cuplu de reținere de 9 Nm, care blochează în siguranță poziția în stare staționară. Magnetul frânei are o putere de tragere de 18 W. Motorul BMH1003T12F1A este compatibil cu familia de acționări Lexium 32 de tip LXM32.D30M2 pentru alimentare monofazată de 230 V. De asemenea, poate fi utilizat cu o alimentare trifazată de 240 V. Motorul are un curent constant de 10 A, în timp ce curentul efectiv maxim poate ajunge la 34,7 A. Constanta de cuplu este de 0,82 Nm/A la 120 °C, iar constanta de tensiune este de 54,8 V/krpm la aceeași temperatură. Caracteristicile electrice remarcabile ale motorului includ o rezistență a statorului de 0,47 Ohm și o inductanță a statorului de 1,355 mH (măsurată la 20 °C), precum și o constantă de timp electrică a statorului de 6,4 ms. Cuplul de inerție al rotorului este de 10,3 kg·cm², ceea ce asigură proprietăți dinamice bune. Motorul are 5 poli și este construit cu 3 secțiuni de înfășurare a statorului. Răcirea este asigurată prin convecție naturală, ceea ce permite o funcționare silențioasă. Motorul BMH1003T12F1A este montat folosind o flanșă standard internațională cu un diametru al colierului de centrare de 95 mm și o adâncime de 3,5 mm. Este fixat cu 4 găuri de 9 mm dispuse în cerc cu un diametru de 115 mm. Lungimea totală a motorului este de 234,3 mm, iar greutatea sa este de 8,15 kg. Sarcina maximă a forței radiale a motorului este de 610-1050 N, în funcție de viteză, în timp ce forța axială maximă poate fi de 0,2 ori forța radială.
Schneider Electric Lexium 32 - BMH1003T12F1A - Servomotor BMH, 100 mm, max. 1450 W, max. 5000 rpm, 8 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 6000 rpm
Cuplu continuu: 8,2 Nm (pentru LXM32.D30M2, 10 A, 230 V, monofazat)
Cuplu maxim: 22,8 Nm (pentru LXM32.D30M2, 10 A, 230 V, monofazat)
Putere nominală de ieșire: 1450 W (pentru LXM32.D30M2, 10 A, 230 V, monofazat)
Cuplu nominal: 5,6 Nm (pentru LXM32.D30M2, 10 A, 230 V, monofazat)
Viteza nominală: 2500 rpm (pentru LXM32.D30M2, 10 A, 230 V, monofazat)
Compatibilitate produs: LXM32.D30M2, 230 V monofazat
Capătul arborelui: Blocat
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 131072 puncte/rotație × 4096 rotații
Frână de reținere: Încorporată
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Informații suplimentare
Gama de compatibilitate: Lexium 32
Tensiune nominală de alimentare: 240 V
Număr de faze: Trifazat
Curent continuu staționar: 10 A
Putere continuă: 2,62 W
Curent maxim Irms: 34,7 A (pentru LXM32.D30M2)
Curent continuu maxim: 33,85 A
Al doilea ax: Fără al doilea capăt al arborelui
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Lățime zăvor: 30 mm
Tip feedback: Multiturn SinCos Hiperface
Cuplu de reținere: frână de reținere 9 N·m
Dimensiune flanșă motor: 100 mm
Număr bobine motor: 3
Cuplu constant: 0,82 N·m/A la 120 °C
EMF invers constant: 54,8 V/rpm la 120 °C
Număr de poli ai motorului: 5,0
Cuplu de inerție al rotorului: 10,3 kg.cm²
Rezistența statorului: 0,47 Ohm la 20 °C
Inductanța statorului: 1,355 mH la 20 °C
Constanta de timp electrică a statorului: 6,4 ms la 20 °C
Forța radială maximă Fr: 1050 N la 1000 rpm, 830 N la 2000 rpm, 730 N la 3000 rpm, 660 N la 4000 rpm, 610 N la 5000 rpm
Forță axială maximă Fa: 0,2 × Fr
Putere de acționare a frânei: 18 W
Tip de răcire: Convecție naturală
Lungime: 234,3 mm
Diametru colier de centrare: 95 mm
Adâncime colier de centrare: 3,5 mm
Număr de orificii de fixare: 4
Diametru orificiu de montare: 9 mm
Diametru cerc orificiu de montare: 115 mm
Greutate netă: 8,15 kg
Referință dimensiune: BMH1003T
Eroare de precizie unghiulară: 1,4°
Temperatura cuprului (max): 135 °C
Temperatura magnetului (max): 100 °C
