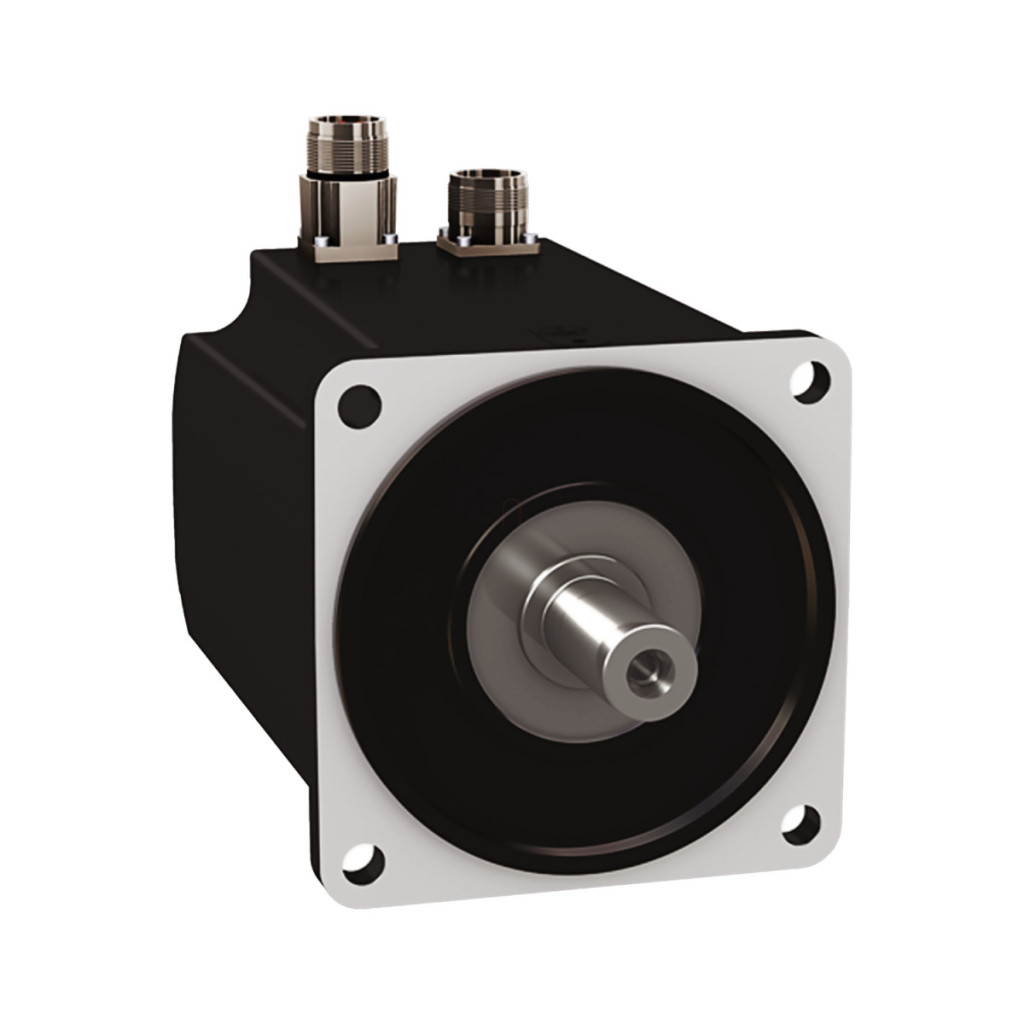

Schneider Electric Lexium 32 - BMH1401P01A1A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, fără blocare, pentru 32 de acționări

Lățime: 260 mm

Lungime: 600 mm

Înălțime: 200 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1401P01A1A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, fără blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1401P01A1A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, fără blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485201122
Price: 7084.43 RON
Availability: InStock

7 084,43 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric Lexium 32 - BMH1401P01A1A este o soluție extrem de eficientă și precisă pentru aplicații de automatizare industrială, în special în domenii în care sunt necesare precizie ridicată și performanță fiabilă. Acest servomotor din seria BMH este alegerea perfectă pentru linii de producție, echipamente de ambalare și alte sisteme industriale care necesită precizie ridicată. Motorul BMH1401P01A1A are parametri tehnici remarcabili. Motorul are o viteză mecanică maximă de 4000 rpm, un cuplu continuu de 10,3 Nm și un cuplu maxim de până la 30,8 Nm. În funcție de configurație, puterea nominală de ieșire este de 1450 W (pentru LXM32.D30M2 cu alimentare monofazată de 230 V) sau 2400 W (pentru LXM32.D30N4 cu alimentare trifazată de 400-480 V). Viteza nominală poate fi, de asemenea, de 2000 rpm sau 3000 rpm, în funcție de unitatea de control. Servomotorul are un grad de protecție IP54, care asigură o protecție adecvată împotriva prafului și umezelii. Feedback-ul este asigurat de un encoder de 128 biți (rezoluție de 131072 puncte/rotație), care permite o poziționare extrem de precisă. Motorul poate fi montat cu o flanșă standard internațională și este echipat cu conectori drepți. Arborele are un diametru de 24 mm, o lungime de 50 mm și un design neted (fără blocare), ceea ce îl face alegerea ideală pentru anumite aplicații. Datele tehnice pentru BMH1401P01A1A includ o constantă de cuplu de 1,16 Nm/A și o constantă EMF inversă de 77,4 V/krpm (ambele măsurate la 120 °C). Motorul are 5 poli și o inerție a rotorului de 16,46 kg·cm². Rezistența statorului este de 0,69 Ohm, inductanța este de 4,66 mH (ambele măsurate la 20 °C), iar constanta de timp electrică este de 9,7 ms. Motorul are răcire prin convecție naturală, fără frână de reținere și fără al doilea capăt al arborelui. Are o precizie de poziționare de 1,4° și feedback SinCos Hiperface cu o singură rotație. Motorul este compatibil cu familia de acționări Lexium 32, în special cu tipurile LXM32.D30M2 (230 V monofazat) și LXM32.D30N4 (400-480 V trifazat). Servomotorul BMH1401P01A1A are o lungime totală de 152 mm și un diametru al colierului de centrare de 130 mm (cu o adâncime de 3,5 mm). Se montează folosind patru orificii cu diametrul de 11 mm, distanțate la intervale de 165 mm. Greutatea netă a motorului este de 8 kg.

Schneider Electric Lexium 32 - BMH1401P01A1A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, fără blocare, pentru 32 de acționări Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau componentului: Servomotor

Viteza mecanică maximă: 4000 rpm

Cuplu de menținere continuu: 10,3 Nm (10 A, 230 V, alimentare monofazată pentru LXM32.D30M2; 10 A, 400 V sau 480 V, alimentare trifazată pentru LXM32.D30N4)

Cuplu de reținere maxim: 30,8 Nm (10 A, 230 V, alimentare monofazată pentru LXM32.D30M2; 10 A, 400 V sau 480 V, alimentare trifazată pentru LXM32.D30N4)

Putere nominală de ieșire: 1450 W (10 A, 230 V, alimentare monofazată pentru LXM32.D30M2); 2400 W (pentru LXM32.D30N4 la 10 A, 400 V sau 480 V, alimentare trifazată)

Cuplu nominal: 6,9 Nm (pentru LXM32.D30M2 la 10 A, 230 V, alimentare monofazată); 7,7 Nm (10 A, 400 V sau 480 V, alimentare trifazată)

Viteză nominală: 2000 rpm (pentru LXM32.D30M2 la 10 A, 230 V, alimentare monofazată); 3000 rpm (10 A, 400 V sau 480 V, alimentare trifazată pentru LXM32.D30N4)

Compatibilitate produs: LXM32.D30M2 (230 V monofazat); LXM32.D30N4 (400...480 V trifazic)

Capătul arborelui: Arborele neted

Grad de protecție IP: Standard IP54

Rezoluție feedback viteză: 131.072 puncte/rotație

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori drepți

Informații suplimentare

Gama de produse compatibile: Lexium 32

Tensiune nominală de alimentare: 480 V

Număr de faze de rețea: Trei faze

Curent continuu de repaus: 8,58 A

Putere continuă: 2,85 W

Curent maxim Irms: 29,8 A (pentru LXM32.D30M2 și LXM32.D30N4)

Curent continuu maxim: 29,8 A

Al doilea ax: Fără al doilea capăt de arbore

Diametru arbore: 24 mm

Lungime arbore: 50 mm

Tip feedback: SinCos Hiperface cu o singură rotație

Dimensiune flanșă motor: 140 mm

Număr de bobine motor: 1

Cuplu constant: 1,16 N·m/A (la 120 °C)

EMF invers constant: 77,4 V/krpm (la 120 °C)

Număr de poli ai motorului: 5,0

Cuplu de inerție al rotorului: 16,46 kg.cm²

Rezistența statorului: 0,69 Ohm (la 20 °C)

Inductanța statorului: 4,66 mH (la 20 °C)

Constantă de timp electrică a statorului: 9,7 ms (la 20 °C)

Forță radială maximă Fr: 1930 N (la 1000 rpm); 1530 N (la 2000 rpm); 1340 N (la 3000 rpm)

Forță axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Lungime: 152 mm

Diametru colier de centrare: 130 mm

Adâncime colier de centrare: 3,5 mm

Număr de orificii de fixare: 4

Diametru orificiu de montare: 11 mm

Diametru distanță orificiu de montare: 165 mm

Greutate netă: 8 kg

Referință dimensiune: BMH1401P

Număr de faze de alimentare: 3

Eroare de precizie [unghi]: 1,4 °

Temperatura cuprului (maximă): 135 °C

Temperatura magnetului (maximă): 100 °C

Temperatura magnetului (normală): 20 °C

Date

Lățime

260 mm

Lungime

600 mm

Înălțime

200 mm

EAN prezentat

3606485201122

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

8,3 kg/bucată

Numar articol

3606485201122
