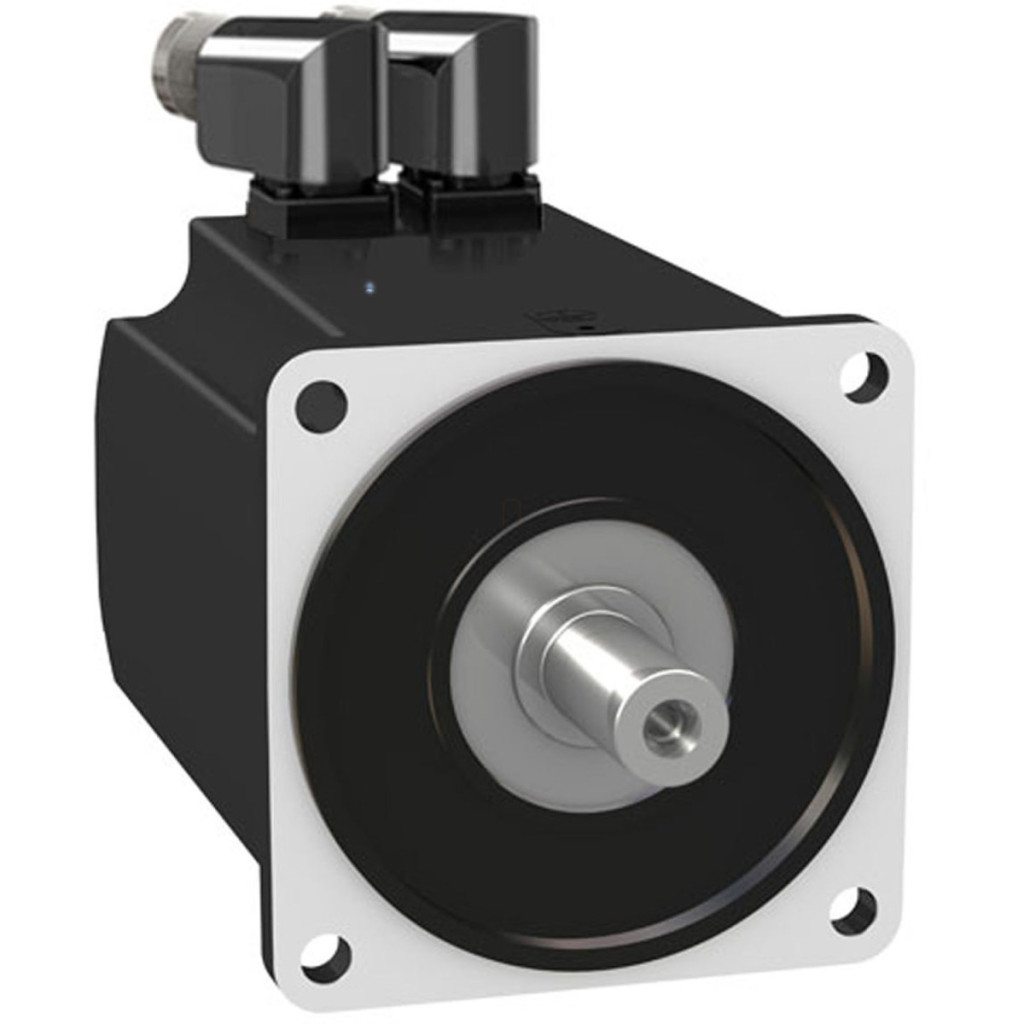

Schneider Electric Lexium 32 - BMH1401P01A2A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, fără blocare, pentru 32 de acționări

Lățime: 200 mm

Lungime: 600 mm

Înălțime: 260 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1401P01A2A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, fără blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1401P01A2A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, fără blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485201207
Price: 7260.87 RON
Availability: InStock

7 260,87 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric Lexium 32 - BMH1401P01A2A este o tehnologie de acționare industrială de înaltă calitate, care oferă performanțe remarcabile în domeniul automatizării de precizie. Acest motor de 140 mm este alegerea ideală pentru aplicații în care poziționarea precisă și performanța fiabilă sunt cerințe esențiale. Acest membru al familiei de servomotoare BMH oferă un cuplu continuu de 10,3 Nm, în timp ce cuplul său maxim ajunge la 30,8 Nm. Motorul are o viteză maximă de 4000 rpm, ceea ce permite o utilizare versatilă într-o varietate de medii industriale. Puterea nominală a motorului poate fi de până la 2400 W cu o tensiune de alimentare trifazată de 400 V sau 480 V și de 1450 W cu o tensiune de alimentare monofazată de 230 V. Cuplul nominal este de 7,7 Nm în funcționare trifazată și de 6,9 Nm în funcționare monofazată. Servomotorul are protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă, făcându-l o alegere ideală pentru utilizarea în medii industriale. Motorul BMH1401P01A2A este compatibil în special cu familia de acționări Lexium 32, fiind alegerea perfectă pentru extinderea sistemelor de automatizare Schneider Electric existente sau pentru construirea unor sisteme noi. Motorul are un arbore de netezire cu un diametru de 24 mm și o lungime de 50 mm. Feedback-ul este asigurat de un encoder SinCos Hiperface de înaltă rezoluție, cu o rezoluție de 131072 puncte/rotație, care permite o poziționare extrem de precisă. Motorul nu include o frână de reținere, deci este recomandat pentru aplicații în care nu este necesară o poziție de reținere sau în care această funcție este asigurată de alte componente ale sistemului. În ceea ce privește parametrii tehnici ai servomotorului BMH, valoarea cuplului constant de 1,16 Nm/A la 120 °C și EMF-ul constant de 77,4 V/krpm, tot la 120 °C, sunt deosebit de remarcabile. Motorul are 5 poli, iar cuplul de inerție al rotorului său este de 16,46 kg·cm². Rezistența statorului este de 0,69 Ohm la 20 °C, iar inductanța sa este de 4,66 mH la aceeași temperatură. Motorul are răcire prin convecție naturală și poate fi montat cu o flanșă proiectată conform standardelor internaționale, cu un diametru de 130 mm și o adâncime de 3,5 mm. Există 4 orificii de montare cu un diametru de 11 mm, situate de-a lungul unui cerc cu un diametru de 165 mm. Motorul are o lungime de 152 mm și o constantă de timp electrică de 9,7 ms la 20 °C. Forța radială maximă pe care motorul o poate suporta este de 1930 N la 1000 rpm, 1530 N la 2000 rpm și 1340 N la 3000 rpm. Forța axială maximă poate fi de 0,2 ori forța radială. Conexiunile electrice pot fi realizate cu conectori rotativi în unghi drept, ceea ce oferă flexibilitate în timpul instalării.

Schneider Electric Lexium 32 - BMH1401P01A2A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, fără blocare, pentru 32 de acționări Date tehnice

Date generale

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 4000 rpm

Grad de protecție IP: standard IP54

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi cu unghi drept

Caracteristici de performanță

Cuplu de reținere continuu: 10,3 Nm pentru LXM32.D30M2 10 A, 230 V, monofazat

10,3 Nm pentru LXM32.D30N4 la 10 A, 400 V, trifazat

10,3 Nm pentru LXM32.D30N4 la 10 A, 480 V, trifazat

Cuplu maxim de menținere: 30,8 Nm pentru LXM32.D30M2 10 A, 230 V, monofazat

30,8 Nm pentru LXM32.D30N4 10 A, 400 V, trifazat

30,8 Nm pentru LXM32.D30N4 10 A, 480 V, trifazat

Putere nominală de ieșire: 1450 W pentru LXM32.D30M2 10 A, 230 V, monofazat

2400 W pentru LXM32.D30N4 10 A, 400 V, trifazat

2400 W pentru LXM32.D30N4 10 A, 480 V, trifazat

Cuplu nominal: 6,9 Nm pentru LXM32.D30M2 10 A, 230 V, monofazat

7,7 Nm pentru LXM32.D30N4 10 A, 400 V, trifazat

7,7 Nm pentru LXM32.D30N4 10 A, 480 V, trifazat

Viteza nominală: 2000 rpm pentru LXM32.D30M2 10 A, 230 V, monofazat

3000 rpm pentru LXM32.D30N4 10 A, 400 V, trifazat

3000 rpm pentru LXM32.D30N4 10 A, 480 V, trifazat

Compatibilitate produs: LXM32.D30M2 230 V monofazat

LXM32.D30N4 400...480 V trifazat

Date privind arborele

Capătul arborelui: Arborele neted

Diametrul arborelui: 24 mm

Lungimea arborelui: 50 mm

Al doilea arbore: Al doilea arbore fără capăt

Caracteristici de feedback

Rezoluție feedback viteză: 131072 puncte/rotație

Tip feedback: SinCos Hiperface cu o singură rotație

Precizie eroare unghi: 1,4°

Caracteristici mecanice

Dimensiunea flanșei motorului: 140 mm

Număr de bobine ale motorului: 1

Inerția rotorului: 16,46 kg.cm²

Forță radială maximă Fr: 1930 N la 1000 rpm

1530 N la 2000 rpm

1340 N la 3000 rpm

Forță axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Lungime: 152 mm

Diametru colier de centrare: 130 mm

Adâncime colier de centrare: 3,5 mm

Număr de orificii de montare: 4

Diametru orificiu de montare: 11 mm

Diametru cerc orificii de montare: 165 mm

Greutate netă: 8 kg

Caracteristici electrice

Tensiune nominală de alimentare [Us]: 480 V

Număr de faze de rețea: Trifazic

Curent continuu de repaus: 8,58 A

Putere continuă: 2,85 W

Curent maxim Irms: 29,8 A pentru LXM32.D30M2

29,8 A pentru LXM32.D30N4

Curent continuu maxim: 29,8 A

Constantă de cuplu: 1,16 Nm/A la 120 °C

Constantă EMF inversă: 77,4 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Rezistența statorului: 0,69 Ohm la 20 °C

Inductanța statorului: 4,66 mH la 20 °C

Constantă de timp electrică a statorului: 9,7 ms la 20 °C

Temperatura cuprului (fierbinte): 135 °C

Temperatura magnetului (fierbinte): 100 °C

Temperatura magnetului (temperatura camerei): 20 °C

Referință de dimensionare

Referință de dimensionare: BMH1401P

Date

Lățime

200 mm

Lungime

600 mm

Înălțime

260 mm

EAN prezentat

3606485201207

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

8,3 kg/bucată

Numar articol

3606485201207
