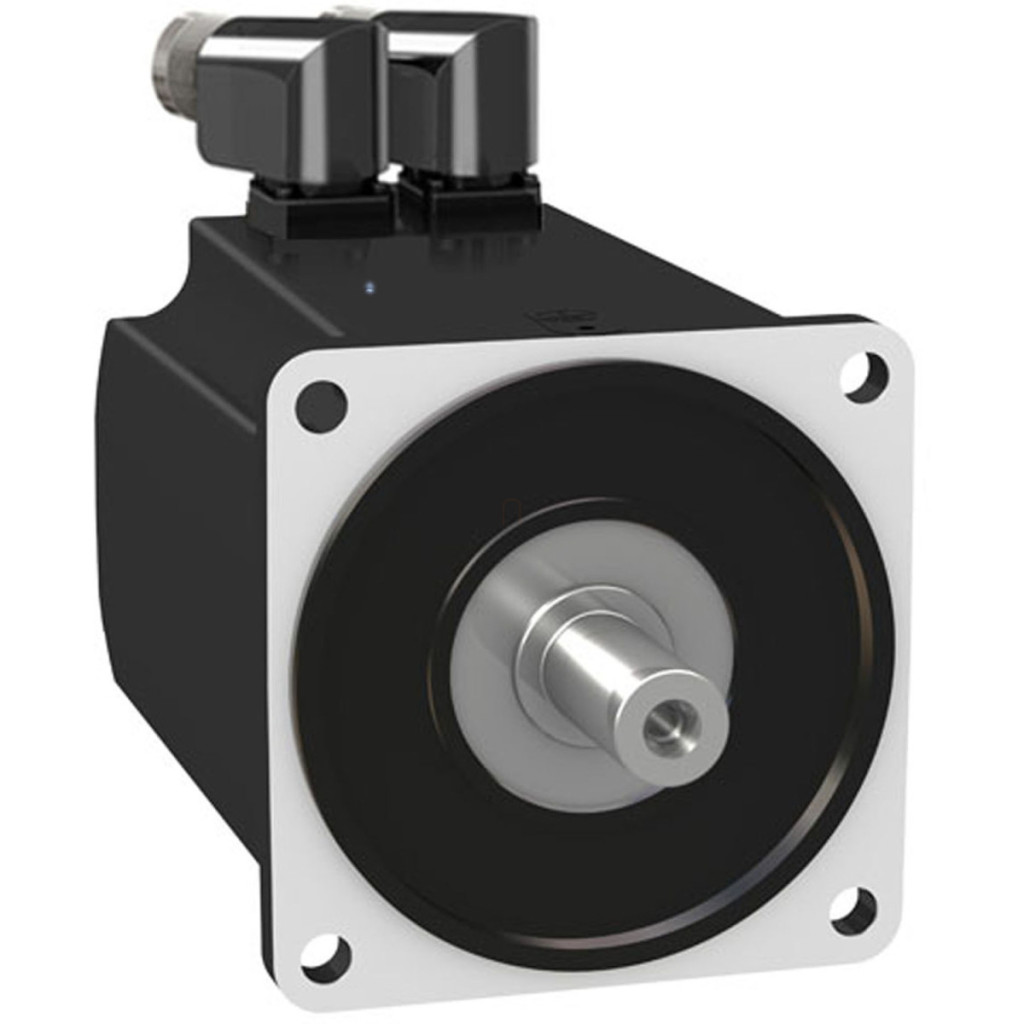

Schneider Electric Lexium 32 - BMH1401P07A2A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, fără blocare, pentru 32 de acționări

Lățime: 200 mm

Lungime: 600 mm

Înălțime: 260 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1401P07A2A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, fără blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1401P07A2A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, fără blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485198637
Price: 7545.41 RON
Availability: InStock

7 545,41 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Modelul BMH1401P07A2A din familia de servomotoare Lexium 32 de la Schneider Electric este un motor extrem de versatil și puternic, conceput special pentru sarcini de automatizare industrială. Acest servomotor este alegerea ideală pentru aplicații care necesită poziționare precisă, mișcare dinamică și control precis al vitezei. Modelul BMH1401P07A2A are parametri tehnici remarcabili. Motorul are o viteză mecanică maximă de 4000 rpm și un cuplu continuu de 10,3 Nm. Cuplul său maxim poate ajunge până la 30,8 Nm, ceea ce asigură performanțe dinamice excelente. Puterea nominală a motorului depinde de configurație: 1450 W cu un motor monofazat de 230 V LXM32.D30M2 și până la 2400 W cu un motor trifazat de 400 V sau 480 V LXM32.D30N4. Cu acești parametri, BMH1401P07A2A poate fi utilizat într-o gamă largă de aplicații în automatizarea industrială modernă. Motorul are protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă, făcându-l potrivit pentru utilizarea în medii industriale. Motorul are un design cu arbore neted, cu un diametru al arborelui de 24 mm și o lungime a arborelui de 50 mm. Instalarea este facilitată de o flanșă de 140 mm care respectă standardele internaționale, cu 4 orificii de fixare cu un diametru de 11 mm, situate pe un cerc cu un diametru de 165 mm. Feedback-ul de poziție este asigurat de un encoder de înaltă rezoluție cu 16 rotații (multiturn) cu o rezoluție de 32768 puncte pe rotație și o capacitate de stocare de 4096 rotații. Tipul de feedback este Multiturn SinCos Hiperface, care permite o poziționare extrem de precisă. Motorul are 5 poli și un cuplu de inerție al rotorului de 16,46 kg.cm², ceea ce asigură caracteristici dinamice bune pentru pornire și oprire rapidă. Caracteristicile electrice ale BMH1401P07A2A sunt, de asemenea, demne de remarcat: cuplu constant 1,16 N.m/A la 120 °C, constantă EMF inversă 77,4 V/krpm la 120 °C. Rezistența statorului este de 0,69 Ohm la 20 °C, inductanța este de 4,66 mH, iar constanta de timp electrică este de 9,7 ms la 20 °C. Capacitatea maximă de încărcare radială a motorului depinde de viteză: 1930 N la 1000 rpm, 1530 N la 2000 rpm și 1340 N la 3000 rpm. Forța axială maximă este de 0,2 ori forța radială. Motorul este răcit prin convecție naturală și nu necesită răcire forțată în condiții normale de funcționare.

Schneider Electric Lexium 32 - BMH1401P07A2A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, fără blocare, pentru 32 de acționări Date tehnice

Specificații generale

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 4000 rpm

Produse compatibile: LXM32.D30M2 (230 V monofazat), LXM32.D30N4 (400...480 V trifazat)

Grad de protecție IP: standard IP54

Suport de montare: flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Caracteristici de performanță

Cuplu de reținere continuu: 10,3 N.m (LXM32.D30M2: 10 A, 230 V, monofazat), 10,3 N.m (LXM32.D30N4: 10 A, 400 V, trifazat), 10,3 N.m (LXM32.D30N4: 10 A, 480 V, trifazat)

Cuplu maxim: 30,8 N.m (LXM32.D30M2: 10 A, 230 V, monofazat), 30,8 N.m (LXM32.D30N4: 10 A, 400 V, trifazat), 30,8 N.m (LXM32.D30N4: 10 A, 480 V, trifazat)

Putere nominală de ieșire: 1450 W (LXM32.D30M2: 10 A, 230 V, monofazat), 2400 W (LXM32.D30N4: 10 A, 400 V, trifazat), 2400 W (LXM32.D30N4: 10 A, 480 V, trifazat)

Cuplu nominal: 6,9 N.m (LXM32.D30M2: 10 A, 230 V, monofazat), 7,7 N.m (LXM32.D30N4: 10 A, 400 V, trifazat), 7,7 N.m (LXM32.D30N4: 10 A, 480 V, trifazat)

Viteza nominală: 2000 rpm (LXM32.D30M2: 10 A, 230 V, monofazat), 3000 rpm (LXM32.D30N4: 10 A, 400 V, trifazat), 3000 rpm (LXM32.D30N4: 10 A, 480 V, trifazat)

Caracteristici fizice

Capătul arborelui: Arborele neted

Diametrul arborelui: 24 mm

Lungime arbore: 50 mm

Dimensiune flanșă motor: 140 mm

Diametru colier de centrare: 130 mm

Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametru orificiu de montare: 11 mm Diametru cerc orificii de montare: 165 mm Greutate netă: 8 kg Lungime: 152 mm 8 kg

Lungime: 152 mm

Caracteristici electrice

Tensiune nominală de alimentare [Us]: 480 V

Număr de faze de rețea: Trifazat (3)

Curent de menținere continuu: 8,58 A

Putere continuă: 2,85 W

Curent maxim Irms: 29,8 A (LXM32.D30M2), 29,8 A (LXM32.D30N4)

Curent continuu maxim: 29,8 A

Tip de feedback: Multiturn SinCos Hiperface

Rezoluție feedback viteză: 32768 puncte/rotație x 4096 rotații

Constantă de cuplu: 1,16 N.m/A la 120 °C

Constantă EMF inversă: 77,4 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Cuplu de inerție rotativă: 16,46 kg.cm²

Rezistența statorului: 0,69 Ohm la 20 °C

Inductanța statorului: 4,66 mH la 20 °C

Constanta de timp electrică a statorului: 9,7 ms la 20 °C

Capacitate de încărcare mecanică

Forță radială maximă Fr: 1930 N la 1000 rpm, 1530 N la 2000 rpm, 1340 N la 3000 rpm

Forță axială maximă Fa: 0,2 x Fr

Frână de reținere: Niciuna

Al doilea arbore: Fără al doilea capăt de ax

Tip de răcire: Convecție naturală

Eroare de precizie unghiulară: 4,8°

Număr de stive de motoare: 1

Date

Lățime

200 mm

Lungime

600 mm

Înălțime

260 mm

EAN prezentat

3606485198637

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

8,3 kg/bucată

Numar articol

3606485198637
