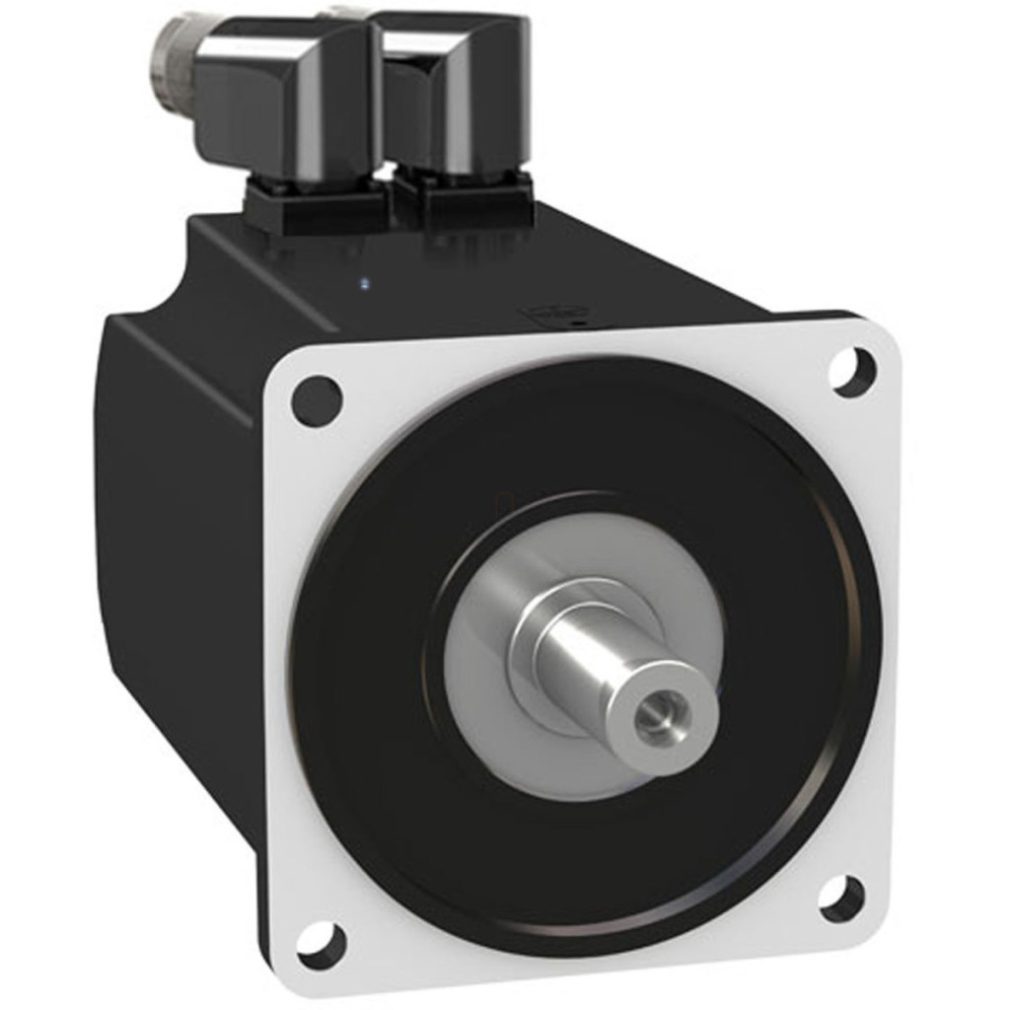

Servomotorul Schneider Electric Lexium 32 - BMH1401P07F2A este un sistem de acționare industrial de înaltă performanță, ideal pentru aplicații care necesită un control de precizie. Acest motor din seria BMH, în combinație cu familia de acționări Lexium 32, oferă performanțe remarcabile și poziționare precisă în medii de automatizare industrială. Servomotorul BMH1401P07F2A poate atinge o viteză maximă de 4000 rpm cu un cuplu continuu de 10,3 Nm. Acest model are un design cu arbore neted, cu un diametru de 24 mm și o lungime de 50 mm. Motorul este echipat cu un sistem de frânare integrat care oferă un cuplu de reținere de 18 Nm, ceea ce îl face alegerea perfectă pentru aplicații în care menținerea precisă a poziției este esențială. Datorită clasei de protecție IP54, oferă o protecție adecvată împotriva prafului și a stropilor de apă, asigurând o funcționare fiabilă într-o varietate de medii industriale. Acest servomotor oferă o precizie remarcabilă datorită codificatorului SinCos Hiperface multiturn de 16 biți, care oferă o rezoluție de 32768 puncte/rotație × 4096 rotații. Motorul este conectat electric prin conectori rotativi în unghi drept, permițând o instalare flexibilă. Este compatibil cu unitățile din seria Lexium 32, în special cu modelele LXM32.D30M2 (230 V monofazat) și LXM32.D30N4 (400-480 V trifazat). Puterea nominală de ieșire variază între 1450 și 2400 W, în funcție de convertizorul utilizat, în timp ce cuplul nominal poate atinge valori între 6,9 și 7,7 Nm. Cuplul maxim poate ajunge până la 30,8 Nm, oferind performanțe dinamice remarcabile. Servomotorul BMH1401P07F2A are o flanșă de motor de 140 mm cu montare conform standardului internațional. Motorul funcționează cu răcire prin convecție naturală, ceea ce simplifică instalarea și reduce cerințele de întreținere. Parametrii electrici ai motorului includ o constantă de cuplu de 1,16 N.m/A și o constantă de forță contraelectromotoare de 77,4 V/krpm (măsurată la 120 °C), Rezistența statorului este de 0,69 Ohm, inductanța statorului este de 4,66 mH (la 20 °C), iar constanta de timp electrică a statorului este de 9,7 ms. Cuplul de inerție al rotorului motorului este de 17,96 kg.cm², ceea ce asigură un răspuns rapid și o poziționare precisă. Acest servomotor este alegerea ideală pentru industriile în care precizia, fiabilitatea și performanța ridicată sunt cerințe esențiale.
Schneider Electric Lexium 32 - BMH1401P07F2A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, fără blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 4000 rpm
Cuplu continuu: 10,3 N.m pentru LXM32.D30M2 10 A, 230 V, monofazat
Cuplu continuu: 10,3 N.m pentru LXM32.D30N4 10 A, 400 V, trifazat
Cuplu continuu: 10,3 N.m pentru LXM32.D30N4 10 A, 480 V, trifazat
Cuplu maxim: 30,8 N.m pentru LXM32.D30M2 10 A, 230 V, monofazat
Cuplu maxim: 30,8 N.m Pentru LXM32.D30N4 10 A, 400 V, trifazat
Cuplu maxim: 30,8 N.m Pentru LXM32.D30N4 10 A, 480 V, trifazat
Putere nominală de ieșire: 1450 W Pentru LXM32.D30M2 10 A, 230 V, monofazat
Putere nominală de ieșire: 2400 W Pentru LXM32.D30N4 10 A, 400 V, trifazat
Putere nominală de ieșire: 2400 W Pentru LXM32.D30N4 10 A, 480 V, trifazat
Cuplu nominal: 6,9 N.m Pentru LXM32.D30M2 10 A, 230 V, monofazat
Cuplu nominal: 7,7 N.m Pentru LXM32.D30N4 10 A, 400 V, trifazat
Cuplu nominal: 7,7 N.m Pentru LXM32.D30N4 10 A, 480 V, trifazat
Viteza nominală: 2000 rpm Pentru LXM32.D30M2: 10 A, 230 V, monofazat
Viteză nominală: 3000 rpm Pentru LXM32.D30N4 10 A, 400 V, trifazat
Viteză nominală: 3000 rpm Pentru LXM32.D30N4 10 A, 480 V, trifazat Compatibilitate produs: LXM32.D30M2 230 V monofazat, LXM32.D30N4 400...480 V trifazat
Capătul arborelui: Arborele neted
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 32768 puncte/rotație x 4096 rotații
Frână de reținere: Da
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Informații suplimentare
Compatibilitate serie: Lexium 32
Tensiune nominală de alimentare [Us]: 480 V Număr de faze de rețea: trifazat Curent continuu permanent: 8,58 A Putere continuă: 2,85 W Curent maxim Irms: 29,8 A pentru LXM32.D30M2, 29,8 A pentru LXM32.D30N4
Curent continuu maxim: 29,8 A
Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Tip feedback: Multiturn SinCos Hiperface
Cuplu de reținere: Frână de reținere 18 N.m Dimensiunea jantei motorului: 140 mm Număr de stive motor: 1
Cuplu constant: 1,16 N.m/A la 120 °C
Forță contraelectromotoare constantă: 77,4 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Cuplu de inerție de rotație: 17,96 kg.cm² Rezistența statorului: 0,69 Ohm la 20 °C Inductanța statorului: 4,66 mH la 20 °C Constanta de timp electrică a statorului: 9,7 ms la 20 °C
Forță radială maximă Fr: 1930 N la 1000 rpm, 1530 N la 2000 rpm, 1340 N la 3000 rpm
Forță axială maximă Fa: 0,2 x Fr
Putere de frânare: 18 W Tip de răcire: Convecție naturală Lungime: 187 mm Diametru colier de centrare: 130 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametru găuri de montare: 11 mm Diametru găuri de montare: 165 mm Greutate netă: 10,3 kg Referință dimensiune: BMH1401P Număr de faze de alimentare: 3 Eroare de precizie [măsurarea unghiului]: 4,8 °
Temperatura maximă a cuprului: 135 °C
Temperatura maximă a magnetului: 100 °C
Temperatura camerei magnetului: 20 °C
