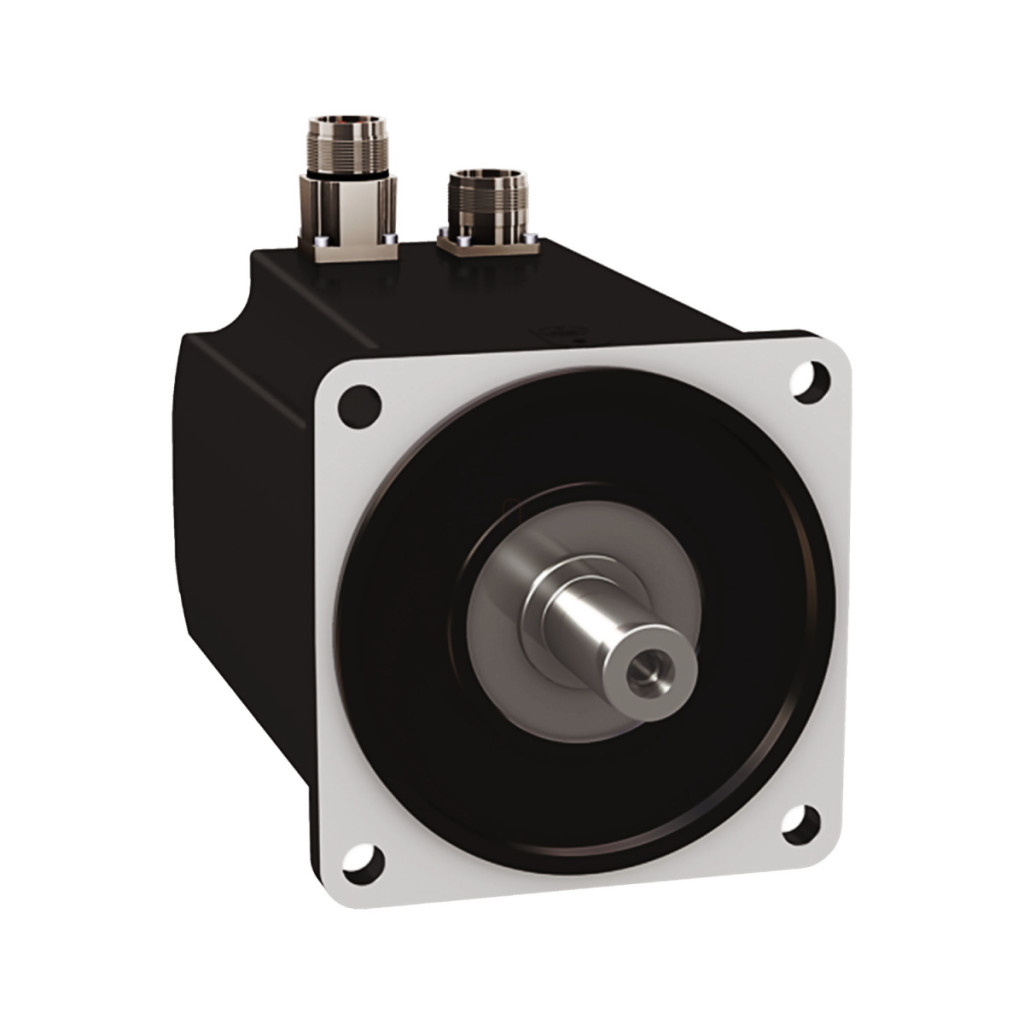

Schneider Electric Lexium 32 - BMH1401P12F1A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, cu blocare, pentru 32 de acționări

Lățime: 200 mm

Lungime: 600 mm

Înălțime: 260 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1401P12F1A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, cu blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1401P12F1A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, cu blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485198293
Price: 9830.8 RON
Availability: InStock

9 830,80 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric Lexium 32 - BMH1401P12F1A este o unitate de acționare industrială profesională de înaltă calitate, care reprezintă alegerea perfectă pentru aplicații de precizie și sisteme automatizate. Acest motor de înaltă performanță de 140 mm este potrivit în special pentru aplicații în care poziționarea precisă și furnizarea continuă a cuplului sunt cerințe esențiale. Modelul BMH1401P12F1A poate atinge viteze de până la 4000 rpm și oferă un cuplu continuu de 10,3 Nm. Cuplul său maxim este și mai impresionant, ajungând la 30,8 Nm, ceea ce oferă rezerve de putere excepționale în cazul unor schimbări bruște de sarcină. Puterea nominală a motorului este de 1450 W cu un convertizor monofazat de 230 V LXM32.D30M2, în timp ce cu un convertizor trifazat de 400/480 V LXM32.D30N4, aceasta poate ajunge până la 2400 W. Aceste valori asigură o eficiență excelentă în diverse aplicații industriale. Servomotorul BMH1401P12F1A oferă numeroase avantaje tehnice. Protecția IP54 asigură o protecție adecvată împotriva prafului și umezelii în medii industriale. Motorul are un capăt de arbore blocat cu un diametru de 24 mm și o lungime de 50 mm, care se potrivește bine cu elementele de conectare standard. Feedback-ul este extrem de precis datorită encoderului multiturn cu o rezoluție de 131072 puncte/rotație x 4096 rotații, care permite o poziționare extrem de precisă. Frâna încorporată are un cuplu de reținere de 18 Nm, care blochează în siguranță arborele într-o poziție staționară. Motorul este conectat cu conectori drepți și este susținut de o flanșă care respectă standardele internaționale. Răcirea naturală cu flux de aer face sistemul simplu și fiabil, în timp ce lungimea totală de 187 mm asigură o instalare compactă. Motorul are feedback Multiturn SinCos Hiperface, care garantează o cooperare optimă cu sistemele moderne de acționare. Modelul BMH1401P12F1A este compatibil cu acționările Lexium 32 de tip LXM32.D30M2 (230 V, monofazat) și LXM32.D30N4 (400-480 V, trifazat), permițând adaptarea flexibilă la diferite sisteme de alimentare cu energie electrică.

Schneider Electric Lexium 32 - BMH1401P12F1A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, cu blocare, pentru 32 de unități de acționare Date tehnice

Specificații principale

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 4000 rpm

Cuplu de menținere continuu: 10,3 Nm 10 A pentru LXM32.D30M2, 230 V, monofazat
10,3 Nm pentru LXM32.D30N4 la 10 A, 400 V, trifazat
10,3 Nm pentru LXM32.D30N4 la 10 A, 480 V, trifazat

Cuplu maxim staționar: 30,8 Nm pentru LXM32.D30M2 10 A, 230 V, monofazat
30,8 Nm pentru LXM32.D30N4 10 A, 400 V, trifazat
30,8 Nm pentru LXM32.D30N4 10 A, 480 V, trifazat

Putere nominală de ieșire: 1450 W pentru LXM32.D30M2 10 A, 230 V, monofazat
2400 W pentru LXM32.D30N4 10 A, 400 V, trifazat
2400 W pentru LXM32.D30N4 10 A, 480 V, trifazat Cuplu nominal: 6,9 Nm pentru LXM32.D30M2 la 10 A, 230 V, monofazat 7,7 Nm pentru LXM32.D30N4 la 10 A, 400 V, trifazat
7,7 Nm pentru LXM32.D30N4 10 A, 480 V, trifazat

Viteza nominală: 2000 rpm pentru LXM32.D30M2 10 A, 230 V, monofazat
3000 rpm pentru LXM32.D30N4 10 A, 400 V, trifazat
3000 rpm pentru LXM32.D30N4 10 A, 480 V, trifazat

Compatibilitate produs: LXM32.D30M2 230 V monofazat
LXM32.D30N4 400...480 V trifazat

Capătul arborelui: Blocat

Grad de protecție IP: Standard IP54

Rezoluție feedback viteză: 131072 puncte/rotație x 4096 rotații

Frână de reținere: Cu frână

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori drepți

Informații suplimentare

Gama de compatibilitate: Lexium 32

Tensiune nominală de alimentare: 480 V

Număr de faze de rețea: Trifazat

Curent continuu de repaus: 8,58 A

Putere continuă: 2,85 W

Curent maxim Irms: 29,8 A pentru LXM32.D30M2
29,8 A pentru LXM32.D30N4

Curent continuu maxim: 29,8 A

Al doilea ax: Fără capăt al doilea al arborelui

Caracteristici fizice

Diametru arbore: 24 mm

Lungime arbore: 50 mm

Lățime blocare: 40 mm

Tip de feedback: Multiturn SinCos Hiperface

Cuplu de reținere: frână de reținere 18 N·m

Dimensiunea flanșei motorului: 140 mm

Număr de stivuire a motorului: 1

Cuplu constant: 1,16 N·m/A la 120 °C

EMF constantă inversă: 77,4 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Inerție rotor: 17,96 kg.cm²

Rezistență stator: 0,69 Ohm la 20 °C

Inductanța statorului: 4,66 mH la 20 °C

Constanta de timp electrică a statorului: 9,7 ms la 20 °C

Forță radială maximă Fr: 1930 N la 1000 rpm
1530 N la 2000 rpm
1340 N la 3000 rpm

Forță axială maximă Fa: 0,2 x Fr

Puterea de acționare a frânei: 18 W

Tip de răcire: Convecție naturală

Lungime: 187 mm

Diametru colier de centrare: 130 mm

Adâncime colier de centrare: 3,5 mm

Număr de orificii de montare: 4

Diametru orificiu de montare: 11 mm

Diametru cerc orificii de montare: 165 mm

Greutate netă: 10,3 kg

Referință dimensiune: BMH1401P

Eroare precizie unghiulară:1,4° Temperatura maximă a cuprului: 135°C Temperatura maximă a magnetului: 100°C Temperatura camerei magnetului: 20°C

Date

Lățime

200 mm

Lungime

600 mm

Înălțime

260 mm

EAN prezentat

3606485198293
