Schneider Electric Lexium 32 - BMH1401P17F1A este un servomotor de înaltă performanță, care reprezintă alegerea perfectă pentru aplicații de control precis al mișcării. Acest motor din seria BMH are parametri tehnici remarcabili, care asigură o funcționare fiabilă și precisă chiar și în cele mai exigente medii industriale. Servomotorul BMH1401P17F1A are o viteză mecanică maximă de 4000 rpm și un cuplu constant de 10,3 Nm, ceea ce îl face ideal pentru aplicații care necesită poziționare precisă și performanță constantă. Cuplul maxim al motorului atinge 30,8 Nm, asigurând o accelerație excelentă și performanțe dinamice. Puterea nominală a motorului este de 1450 W (pentru LXM32.D30M2 cu alimentare monofazată de 230 V) sau de până la 2400 W (pentru LXM32.D30N4 cu alimentare trifazată de 400 V sau 480 V), în funcție de controlerul utilizat. Cuplul nominal variază între 6,9 Nm și 7,7 Nm în diferite configurații, în timp ce viteza nominală este de 2000-3000 rpm. Servomotorul BMH1401P17F1A are un grad de protecție IP54, care oferă o protecție fiabilă împotriva prafului și stropirii cu apă. Designul cu arbore blocat de 24 mm asigură o conexiune mecanică stabilă cu dispozitivul acționat. Motorul are o frână încorporată cu un cuplu de reținere de 18 Nm, ceea ce îi permite să îndeplinească funcții de siguranță și menținere a poziției în cazul unei întreruperi de curent. Feedback-ul este asigurat de un codificator sofisticat SinCos Hiperface multiturn cu o rezoluție de 32768 puncte/rotație × 4096 rotații, permițând o poziționare extrem de precisă. Caracteristicile speciale ale servomotorului BMH includ răcirea prin convecție naturală, o dimensiune a flanșei motorului de 140 mm și o flanșă standard internațională. Motorul are o lungime de 187 mm, un colier de centrare de 130 mm și poate fi montat cu patru orificii de montare de 11 mm situate pe un cerc cu diametrul de 165 mm. Rotorul motorului are un cuplu de inerție de 17,96 kg.cm², ceea ce asigură proprietăți dinamice excelente. Motorul are cinci perechi de poli, o constantă de cuplu de 1,16 N·m/A (la 120 °C) și o constantă de tensiune de 77,4 V/krpm (la 120 °C). Rezistența statorului este de 0,69 Ohm, inductanța este de 4,66 mH (ambele măsurate la 20 °C), iar constanta de timp electrică a statorului este de 9,7 ms. Forța radială maximă pe care motorul o poate suporta depinde de viteză: 1930 N la 1000 rpm, 1530 N la 2000 rpm și 1340 N la 3000 rpm. Forța axială maximă este de 0,2 ori forța radială. Puterea de frânare este de 18 W.

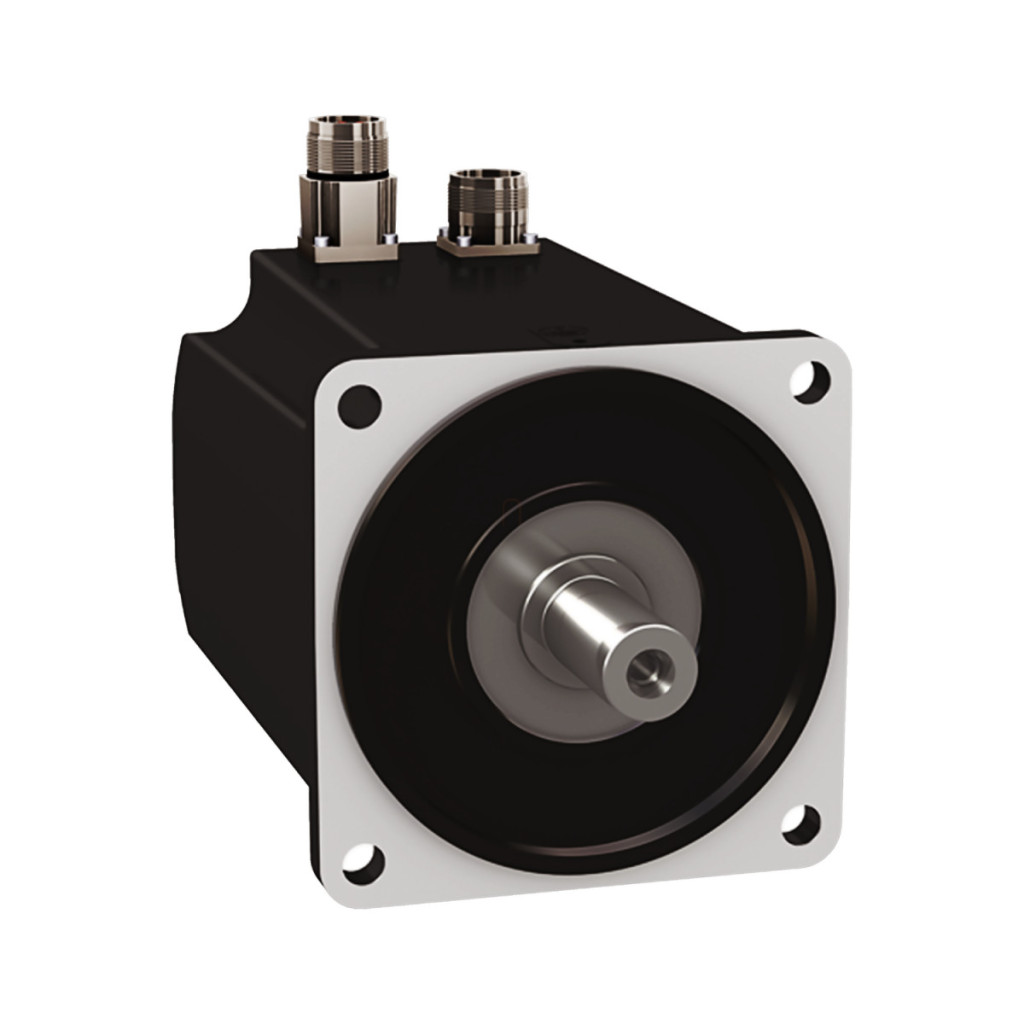

Schneider Electric Lexium 32 - BMH1401P17F1A - Servomotor BMH, 140 mm, max. 2400 W, max. 4000 rpm, 10,3 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteză mecanică maximă: 4000 rpm
Cuplu continuu: 10,3 Nm pentru LXM32.D30M2 la 10 A, 230 V, utilizare monofazată
10,3 Nm pentru LXM32.D30N4 la 10 A, 400 V, trifazic
10,3 Nm pentru LXM32.D30N4 la 10 A, 480 V, trifazic
Cuplu maxim: 30,8 Nm pentru LXM32.D30M2 la 10 A, 230 V, utilizare monofazată
30,8 Nm pentru LXM32.D30N4 10 A, 400 V, utilizare trifazată
30,8 Nm pentru LXM32.D30N4 10 A, 480 V, utilizare trifazată
Putere nominală de ieșire: 1450 W pentru LXM32.D30M2 10 A, 230 V, utilizare monofazată
2400 W pentru LXM32.D30N4 10 A, 400 V, funcționare trifazată
2400 W pentru LXM32.D30N4 la 10 A, 480 V, funcționare trifazată
Cuplu nominal: 6,9 Nm pentru LXM32.D30M2 la 10 A, 230 V, utilizare monofazată
7,7 Nm pentru LXM32.D30N4 10 A, 400 V, utilizare trifazată
7,7 Nm pentru LXM32.D30N4 10 A, 480 V, funcționare trifazată
Viteza nominală: 2000 rpm pentru LXM32.D30M2 la 10 A, 230 V, funcționare monofazată
3000 rpm pentru LXM32.D30N4 la 10 A, 400 V, utilizare trifazată
3000 rpm pentru LXM32.D30N4 10 A, 480 V, utilizare trifazată
Compatibilitate produs: LXM32.D30M2 230 V monofazat
LXM32.D30N4 400...480 V trifazic
Capătul arborelui: Blocat
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 32768 puncte/rotație × 4096 rotații
Frână de reținere: Da
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Informații suplimentare
Compatibilitate serie: Lexium 32
Tensiune nominală de alimentare [Us]: 480 V
Număr de faze: trifazat
Curent continuu permanent: 8,58 A
Putere continuă: 2,85 W
Curent maxim Irms: 29,8 A pentru LXM32.D30M2
29,8 A LXM32.D30N4
Curent continuu maxim: 29,8 A
Arbore secundar: Fără capăt secundar al arborelui
Date mecanice
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Lățime blocare: 40 mm
Tip feedback: Multiturn SinCos Hiperface
Cuplu de reținere: Frână de reținere 18 N·m
Dimensiunea flanșei motorului: 140 mm
Număr de pachete motor: 1
Cuplu constant: 1,16 N·m/A la 120 °C
Tensiune constantă: 77,4 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Cuplu de inerție al rotorului: 17,96 kg.cm² Rezistența statorului: 0,69 Ohm la 20 °C
Inductanța statorului: 4,66 mH la 20 °C
Constanta de timp electrică a statorului: 9,7 ms la 20 °C
Forța radială maximă Fr: 1930 N la 1000 rpm
1530 N la 2000 rpm
1340 N la 3000 rpm
Forță axială maximă Fa: 0,2 × Fr
Putere de acționare a frânei: 18 W
Tip de răcire: Convecție naturală Lungime: 187 mm Diametru colier de centrare: 130 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametru găuri de montare: 11 mm Diametru circumferență găuri de montare: 165 mm Greutate netă: 10,3 kg Referință dimensiune: BMH1401P Precizia erorii unghiulare: 4,8° Temperatura maximă a cuprului: 135 °C Temperatura maximă a magnetului: 100 °C Temperatura magnetului la temperatura camerei: 20 °C
