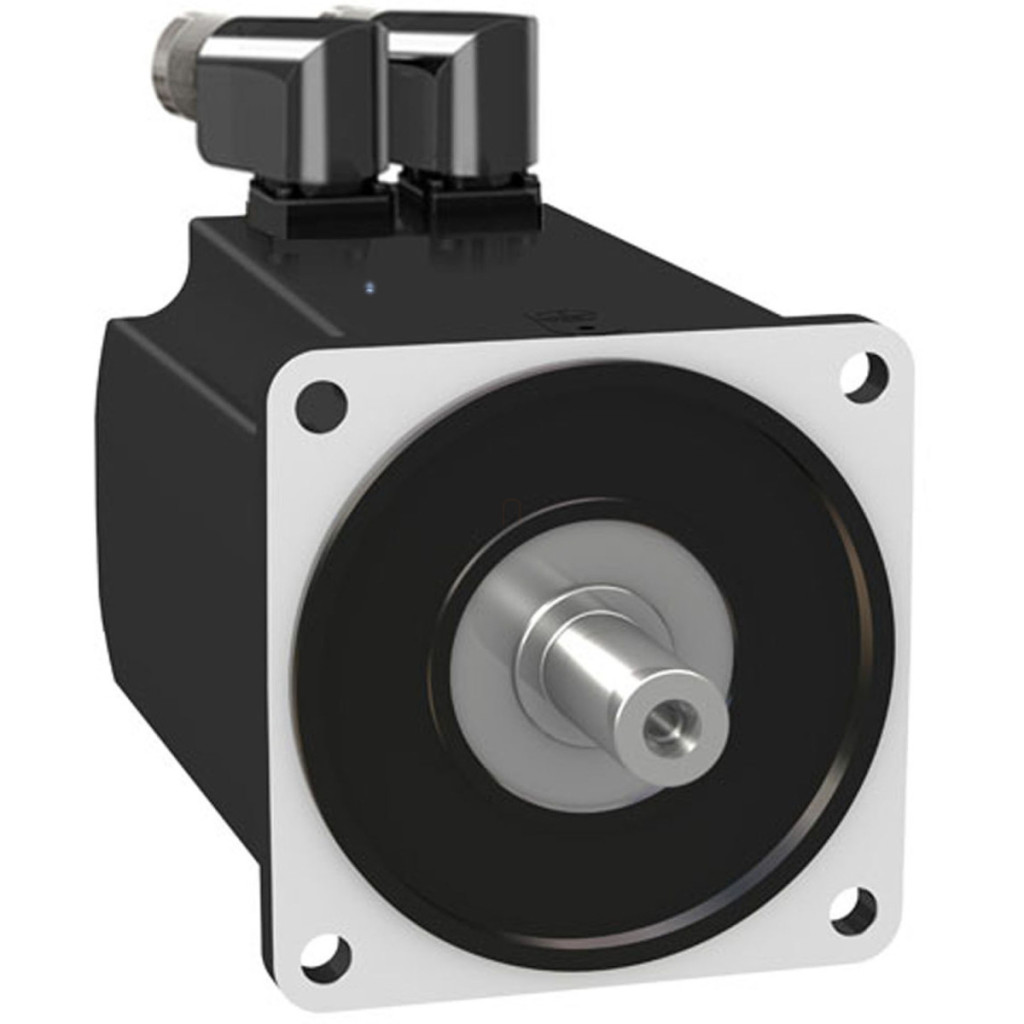

Schneider Electric Lexium 32 - BMH1402P02F2A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP54, fără blocare, pentru 32 de acționări

Lățime: 200 mm

Lungime: 600 mm

Înălțime: 260 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1402P02F2A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP54, fără blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1402P02F2A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP54, fără blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485207636
Price: 11225.65 RON
Availability: InStock

11 225,65 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

BMH1402P02F2A este un servomotor de înaltă performanță de la Schneider Electric, care oferă precizie și fiabilitate remarcabile pentru aplicații industriale, ca parte a seriei Lexium 32. Acest servomotor de tip BMH este special conceput pentru a fi compatibil cu sistemul de acționare LXM32.D72N4, oferind performanțe optime într-o rețea trifazată de 400-480 V. Motorul poate furniza un cuplu continuu de 18,5 Nm, în timp ce cuplul său maxim ajunge la 50,3 Nm, ceea ce îl face ideal pentru aplicații de precizie cu sarcini mai mari. Cu o viteză mecanică maximă de 4000 rpm, are o putere nominală de 3500 W, un cuplu nominal de 12,2 Nm și o viteză nominală de 3000 rpm. Servomotorul BMH1402P02F2A are un arbore neted fără cheie, cu un diametru de 24 mm și o lungime de 50 mm. Motorul are un design compact, cu o lungime totală de numai 227 mm și poate fi montat cu o flanșă standard internațională (dimensiunea flanșei motorului 140 mm). Una dintre caracteristicile remarcabile ale BMH1402P02F2A este capacitatea sa de poziționare de înaltă rezoluție, asigurată de feedback-ul multiturn SinCos Hiperface cu o rezoluție de 131.072 puncte/rotație × 4096 rotații. Acest motor are 5 poli, inerție a rotorului de 33,5 kg·cm², rezistență a statorului de 0,23 Ohm și inductanță a statorului de 2,6 mH. Constanta sa de cuplu este de 1,24 N·m/A (la 120 °C), iar constanta sa de EMF inversă este de 70,7 V/krpm (tot la 120 °C). Motorul are un grad de protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă. BMH1402P02F2A este echipat cu o frână cu un cuplu de reținere de 18 N·m, care necesită o putere de tragere de 18 W și oferă o funcție de siguranță în stare staționară. Conexiunea electrică se realizează cu conectori rotativi în unghi drept, care facilitează instalarea în aplicații cu diferite configurații. Servomotorul BMH1402P02F2A are răcire prin convecție naturală și poate funcționa la o temperatură a cuprului de 135 °C. Capacitatea maximă de încărcare a forței radiale este de 2240 N la 1000 rpm, 1780 N la 2000 rpm și 1550 N la 3000 rpm. Forța axială maximă poate fi de 0,2 ori forța radială. Motorul poate fi montat folosind patru orificii de montare cu diametrul de 11 mm, situate pe un cerc cu diametrul de 165 mm.

Schneider Electric Lexium 32 - BMH1402P02F2A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP54, fără blocare, pentru 32 de acționări Date tehnice

Parametri principali

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 4000 rpm

Cuplu continuu: 18,5 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat

Cuplu continuu: 18,5 N.m pentru LXM32.D72N4 24 A, 480 V, trifazat

Cuplu maxim: 50,3 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazat

Cuplu maxim: 50,3 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazat

Putere nominală de ieșire: 3500 W pentru LXM32.D72N4 24 A, 400 V, trifazat

Putere nominală de ieșire: 3500 W pentru LXM32.D72N4 24 A, 480 V, trifazat

Cuplu nominal: 12,2 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat

Cuplu nominal: 12,2 N.m pentru LXM32.D72N4 24 A, 480 V, trifazat

Viteză nominală: 3000 rpm pentru LXM32.D72N4 24 A, 400 V, trifazat

Viteză nominală: 3000 rpm Pentru LXM32.D72N4 24 A, 480 V, trifazat

Compatibilitate produs: LXM32.D72N4 400...480 V trifazat

Capătul arborelui: Arborele neted

Grad de protecție IP: Standard IP54

Rezoluție feedback viteză: 131072 puncte/rotație x 4096 rotații

Frână de reținere: Da

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Parametri suplimentari

Domeniu de compatibilitate: Lexium 32

Tensiune nominală de alimentare: 480 V

Număr de faze de rețea: Trifazat

Curent continuu de staționare: 16,83 A

Putere continuă: 4,44 W

Curent maxim Irms: 46,22 A pentru LXM32.D72N4

Curent continuu maxim: 57,4 A

Al doilea arbore: Fără al doilea capăt al arborelui

Diametru arbore: 24 mm

Lungime arbore: 50 mm

Tip feedback: Multiturn SinCos Hiperface

Cuplu de reținere: Frână de reținere 18 N.m

Dimensiune flanșă motor: 140 mm

Număr bobine motor: 2

Constantă de cuplu: 1,24 N.m/A la 120 °C

Constantă EMF inversă: 70,7 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Inerție rotor: 33,5 kg.cm²

Rezistența statorului: 0,23 Ohm la 20 °C

Inductanța statorului: 2,6 mH la 20 °C

Constanta de timp electrică a statorului: 13 ms la 20 °C

Forță radială maximă Fr: 2240 N la 1000 rpm

Forță radială maximă Fr: 1780 N la 2000 rpm

Forță radială maximă Fr: 1550 N la 3000 rpm

Forță axială maximă Fa: 0,2 x Fr

Putere de acționare a frânei: 18 W

Tip de răcire: Convecție naturală

Lungime: 227 mm

Diametru colier de centrare: 130 mm

Adâncime colier de centrare: 3,5 mm

Număr de orificii de montare: 4

Diametru orificiu de montare: 11 mm

Diametrul circular al orificiilor de fixare: 165 mm

Greutate netă: 14,3 kg

Referință dimensiune: BMH1402P

Eroare unghiulară [în grade]:1,4° Temperatura cuprului la cald: 135 °C Temperatura magnetului la cald: 100 °C Temperatura magnetului la temperatura camerei: 20 °C

Date

Lățime

200 mm

Lungime

600 mm

Înălțime

260 mm

EAN prezentat

3606485207636

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

14,6 kg/bucată

Numar articol

3606485207636
