Servomotorul BMH1402P06A1A din familia de produse Schneider Electric Lexium 32 este un sistem de acționare de înaltă performanță conceput pentru aplicații industriale profesionale. Acest model cu flanșă de 140 mm este o alegere excelentă pentru sarcini de automatizare care necesită poziționare precisă sau control precis al vitezei, în special atunci când este combinat cu acționarea LXM32.D72N4. Servomotorul BMH1402P06A1A are parametri tehnici remarcabili: o viteză mecanică maximă de 4000 rpm și un cuplu continuu de 18,5 Nm cu o sursă de alimentare trifazată de 400 V sau 480 V. Cuplul său maxim poate ajunge până la 50,3 Nm, ceea ce reprezintă de trei ori cuplul nominal de 12,2 Nm. Motorul are o putere nominală de 3500 W și o viteză nominală de 3000 rpm, ceea ce permite o gamă largă de aplicații. Arborele cu funcționare lină are un diametru de 24 mm și o lungime de 50 mm, ceea ce îl face ușor de integrat în diverse sisteme mecanice. Motorul are un grad de protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă. Măsurarea poziției oferă un feedback cu rezoluție de 32768 puncte/rotație cu un senzor SinCos Hiperface cu o singură rotație, permițând un control extrem de precis al mișcării. Motorul nu include frână, ceea ce duce la un design mai simplu și o greutate mai mică. Este instalat cu o flanșă standard internațională, asigurând compatibilitate universală. Alte caracteristici importante ale BMH1402P06A1A includ răcirea prin convecție naturală, 2 fascicule de bobine ale motorului, cuplu constant de 1,24 N.m/A la 120 °C și forță contraelectromotoare constantă de 70,7 V/krpm. Motorul are o inerție a rotorului de 32 kg.cm², o rezistență a statorului de 0,23 Ohm la 20 °C, o inductanță a statorului de 2,6 mH și o constantă de timp electrică de 13 ms. Forța radială maximă variază între 1550 și 2240 N în funcție de viteză, iar forța axială maximă este de 0,2 ori forța radială. Lungimea totală a motorului este de 192 mm, greutatea sa netă este de 12 kg, diametrul colierului de centrare este de 130 mm, iar adâncimea sa este de 3,5 mm. Carcasa motorului poate fi montată pe un cerc cu 4 găuri cu diametrul de 11 mm și distanța dintre găuri de 165 mm.

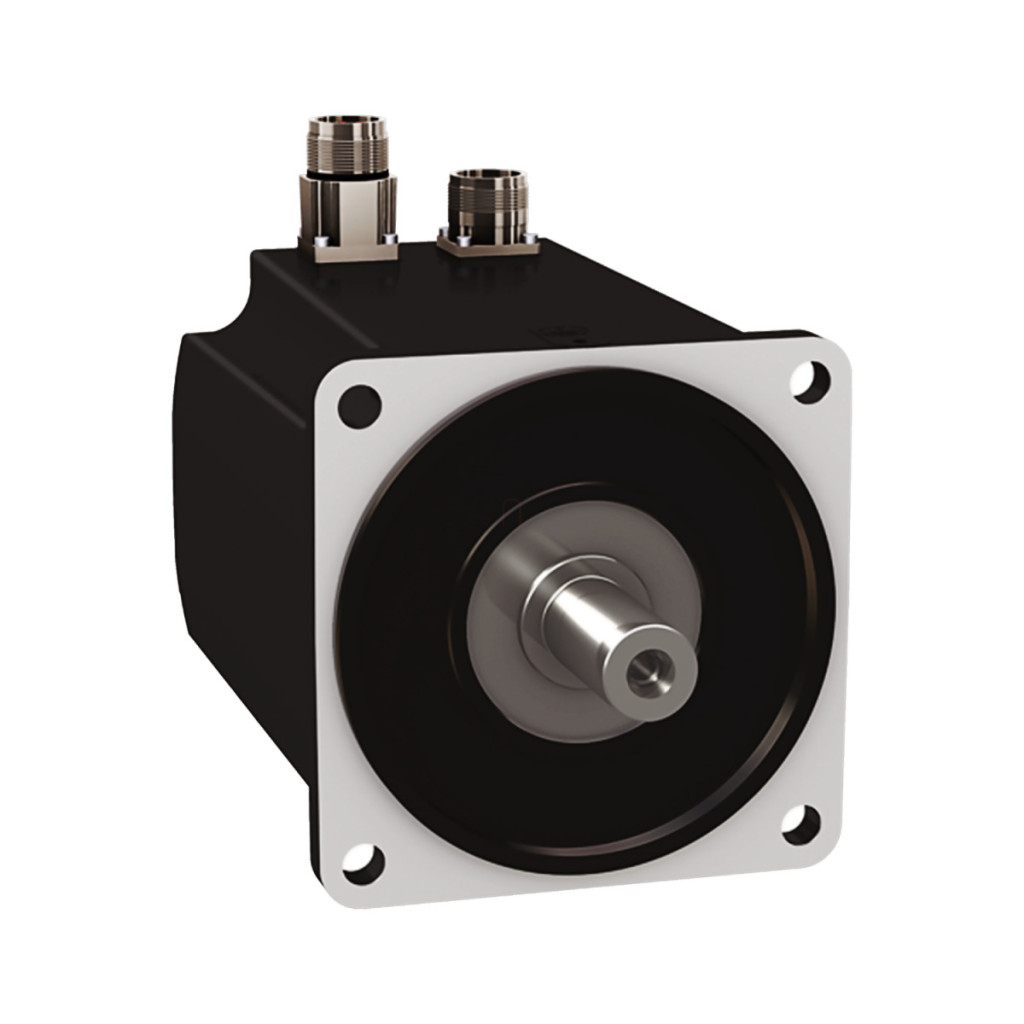

Schneider Electric Lexium 32 - BMH1402P06A1A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP54, fără blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 4000 rpm
Cuplu continuu: 18,5 N.m (24 A pentru LXM32.D72N4, 400 V, trifazat)
Cuplu maxim staționar: 50,3 N.m (24 A pentru LXM32.D72N4, 400 V, trifazat)
Putere nominală de ieșire: 3500 W (pentru LXM32.D72N4 la 24 A, 400 V, trifazat)
Cuplu nominal: 12,2 N.m (pentru LXM32.D72N4 la 24 A, 400 V, trifazat)
Viteză nominală: 3000 rpm (pentru LXM32.D72N4 24 A, 400 V, trifazat)
Compatibilitate produs: LXM32.D72N4 400...480 V trifazat
Capătul arborelui: Arborele neted
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 32768 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Caracteristici suplimentare
Compatibilitate serie: Lexium 32
Tensiune nominală de alimentare: 480 V
Număr de faze: Trifazat
Curent continuu de repaus: 16,83 A
Putere continuă: 4,44 W
Curent maxim Irms: 46,22 A (pentru LXM32.D72N4)
Curent continuu maxim: 57,4 A
Al doilea ax: A doua axă fără capăt
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Dimensiune flanșă motor: 140 mm
Număr de fascicule de bobine ale motorului: 2
Cuplu constant: 1,24 N.m/A la 120 °C
Forță contraelectromotoare constantă: 70,7 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Inerție rotor: 32 kg.cm²
Rezistență stator: 0,23 Ohm la 20 °C
Inductanța statorului: 2,6 mH la 20 °C
Constanta de timp electrică a statorului: 13 ms la 20 °C
Forța radială maximă Fr: 2240 N la 1000 rpm
1780 N la 2000 rpm
1550 N la 3000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Lungime: 192 mm
Diametru colier de centrare: 130 mm
Adâncime colier de centrare: 3,5 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 11 mm
Diametru cerc orificiu de montare: 165 mm
Greutate netă: 12 kg
Referință dimensiune: BMH1402P
Precizia erorii de unghi: 4,8 °
Temperatura maximă a cuprului: 135 °C
Temperatura maximă a magnetului: 100 °C
Temperatura magnetului la temperatura camerei: 20 °C
