Servomotorul Schneider Electric BMH1402P16A1A este un motor electric de înaltă calitate, utilizat pe scară largă în industrie, care completează perfect sistemele de acționare Lexium 32. Proiectat special pentru aplicații industriale, acest servomotor oferă o combinație unică de performanță ridicată, precizie și fiabilitate, pe care specialiștii în automatizare și constructorii de mașini se pot baza chiar și în cele mai exigente aplicații. Servomotorul BMH1402P16A1A are specificații impresionante. Motorul are o viteză mecanică maximă de 4000 rpm, un cuplu continuu de 18,5 Nm (cu controler LXM32.D72N4, 24 A, alimentare trifazată 400/480 V) și un cuplu maxim de 50,3 Nm. Puterea sa nominală este de 3500 W, cuplul nominal este de 12,2 Nm, iar viteza nominală este de 3000 rpm. Motorul este compatibil cu controlerul LXM32.D72N4 cu sursă de alimentare trifazată de 400-480 V. Capătul arborelui motorului are un design blocat și protecție IP54. Rezoluția de feedback a poziției este de 32768 puncte/rotație, ceea ce asigură o precizie excelentă în sarcinile de poziționare. Motorul are o flanșă care respectă standardele internaționale și este echipat cu conectori drepți. În ceea ce privește detaliile tehnice, modelul BMH1402P16A1A are un curent continuu de 16,83 A și o putere continuă de 4,44 W. Curentul maxim (Irms) cu controlerul LXM32.D72N4 este de 46,22 A, iar curentul continuu maxim este de 57,4 A. Diametrul arborelui motorului este de 24 mm, lungimea arborelui este de 50 mm, iar lățimea fantei este de 40 mm. Tipul de feedback este SinCos Hiperface cu o singură bobină. Dimensiunea flanșei motorului este de 140 mm, iar numărul de înfășurări ale motorului este de 2. Constanta de cuplu este de 1,24 Nm/A la 120 °C, în timp ce constanta forței electromotoare back-to-back este de 70,7 V/krpm la 120 °C. Numărul de poli ai motorului este de 5,0, iar inerția rotorului este de 32 kg·cm². Rezistența statorului este de 0,23 Ohm la 20 °C, inductanța statorului este de 2,6 mH la 20 °C, iar constanta de timp electrică a statorului este de 13 ms la 20 °C. Forța radială maximă a servomotorului BMH1402P16A1A este Fr 2240 N la 1000 rpm, 1780 N la 2000 rpm și 1550 N la 3000 rpm. Forța axială maximă Fa este 0,2 × Fr. Tipul de răcire este convecție naturală. Lungimea motorului este de 192 mm, diametrul colierului de centrare este de 130 mm, iar adâncimea colierului de centrare este de 3,5 mm. Există 4 orificii de montare cu un diametru de 11 mm, iar diametrul cercului de orificii de montare este de 165 mm. Greutatea netă a produsului este de 12 kg. Referința de dimensionare este BMH1402P. Eroarea de precizie a poziționării unghiulare este de 4,8°. Temperatura maximă a componentelor din cupru ale motorului este de 135 °C, magnetul are 100 °C când este fierbinte și 20 °C la temperatura camerei.

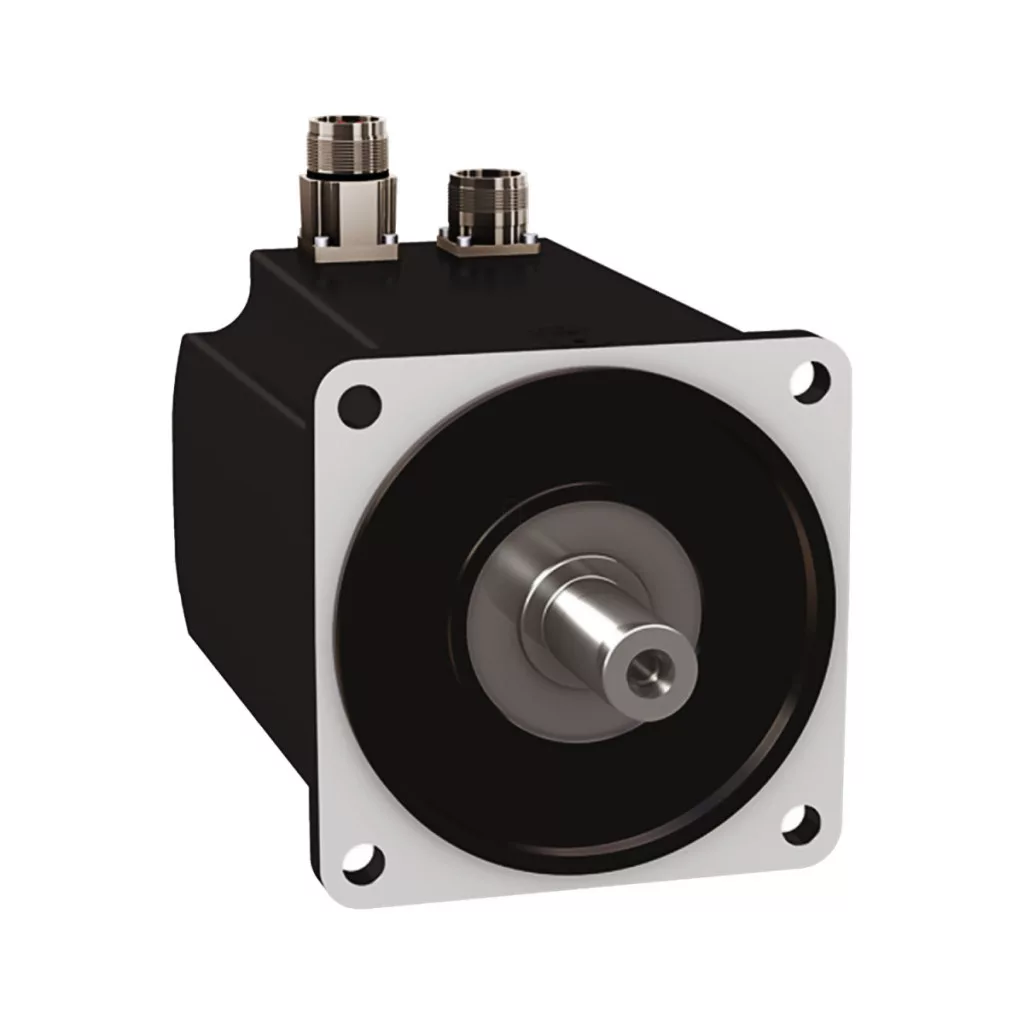

Schneider Electric Lexium 32 - BMH1402P16A1A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice
Date de bază
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 4000 rpm
Cuplu de menținere continuu: 18,5 N.m LXM32.D72N4 la 24 A, 400 V, alimentare trifazată
18,5 N.m LXM32.D72N4 la 24 A, 480 V, alimentare trifazată
Cuplu maxim: 50,3 N.m pentru LXM32.D72N4 la 24 A, 400 V, alimentare trifazată
50,3 N.m pentru LXM32.D72N4 la 24 A, 480 V, alimentare trifazată
Putere nominală de ieșire: 3500 W pentru LXM32.D72N4 la 24 A, 400 V, alimentare trifazată
3500 W pentru LXM32.D72N4 la 24 A, 480 V, alimentare trifazată
Cuplu nominal: 12,2 N.m pentru LXM32.D72N4 la 24 A, 400 V, alimentare trifazată
12,2 N.m pentru LXM32.D72N4 la 24 A, 480 V, alimentare trifazată
Viteza nominală: 3000 rpm pentru LXM32.D72N4 la 24 A, 400 V, alimentare trifazată
3000 rpm pentru LXM32.D72N4 24 A, 480 V, alimentare trifazată
Compatibilitate produs: LXM32.D72N4 400...480 V alimentare trifazată
Capătul arborelui: Blocat
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 32768 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Informații suplimentare
Compatibilitate cu familia de produse: Lexium 32
Tensiune nominală de alimentare: 480 V
Număr de faze de rețea: Trifazat
Curent continuu de repaus: 16,83 A
Putere continuă: 4,44 W
Curent maxim Irms: 46,22 A pentru LXM32.D72N4
Curent continuu maxim: 57,4 A
Al doilea ax: Fără capăt secundar al arborelui
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Lățime zăvor: 40 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Dimensiune flanșă motor: 140 mm
Număr bobine motor: 2
Constantă de cuplu: 1,24 N.m/A la 120 °C
Constantă de forță electromotoare de repornire: 70,7 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Inerție de rotație: 32 kg.cm²
Rezistența statorului: 0,23 Ohm la 20 °C
Inductanța statorului: 2,6 mH la 20 °C
Constanta de timp electrică a statorului: 13 ms la 20 °C
Forță radială maximă Fr: 2240 N la 1000 rpm
1780 N la 2000 rpm
1550 N la 3000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Lungime: 192 mm
Diametru colier de centrare: 130 mm
Adâncime colier de centrare: 3,5 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 11 mm
Diametru cerc central orificiu de montare: 165 mm
Greutate netă: 12 kg
Referință de dimensionare: BMH1402P
Număr de faze de alimentare: 3
Eroare de precizie a poziției unghiului: 4,8 °
Temperatura maximă a cuprului: 135 °C
Temperatura maximă a magnetului: 100 °C
Temperatura camerei magnetului: 20 °C
