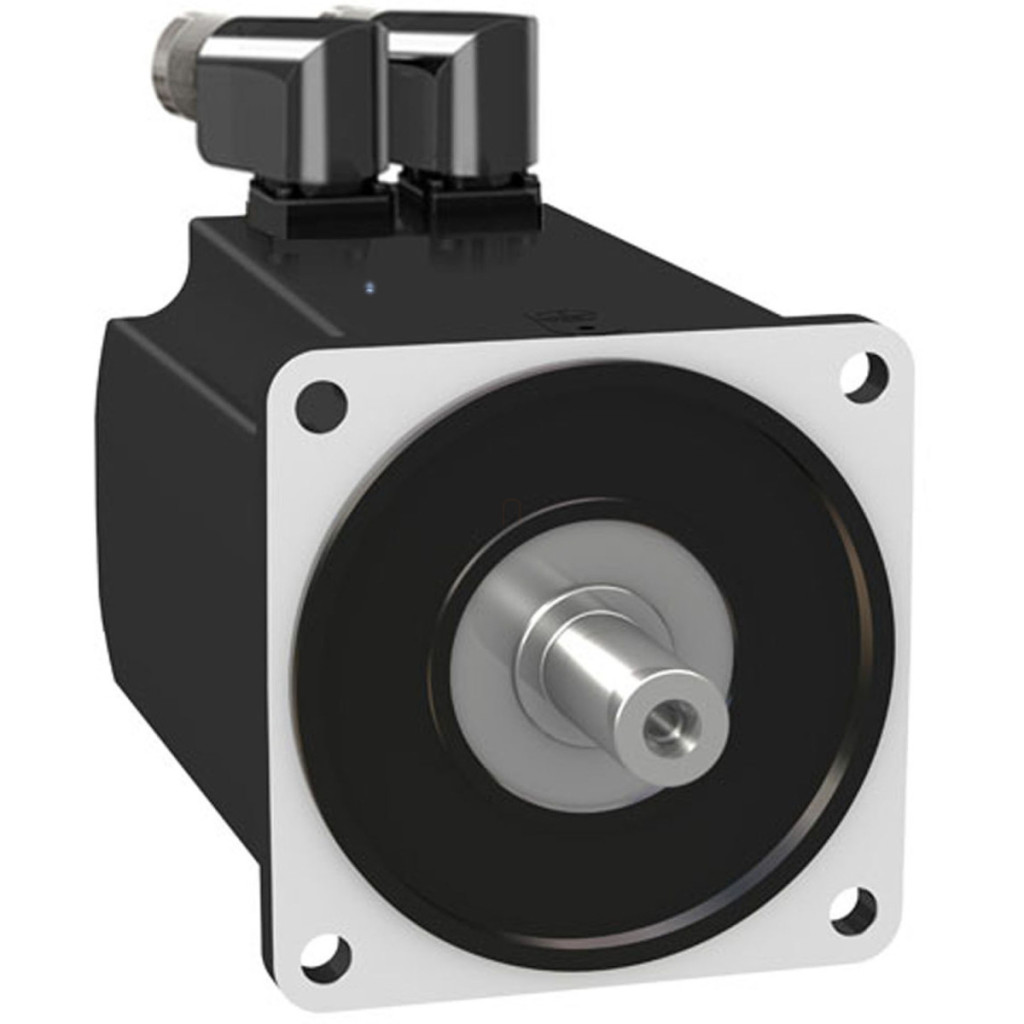

Schneider Electric Lexium 32 - BMH1402P16A2A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP54, cu blocare, pentru 32 de acționări

Lățime: 600 mm

Lungime: 270 mm

Înălțime: 200 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1402P16A2A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP54, cu blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1402P16A2A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP54, cu blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485207759
Price: 6824.66 RON
Availability: InStock

6 824,66 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BMH1402P16A2A este un produs performant din seria Lexium 32, care asigură o poziționare precisă și un control excelent al vitezei pentru aplicații de automatizare industrială. Acest tip de servomotor a fost optimizat special pentru a funcționa cu unitățile Lexium 32 și este alegerea perfectă pentru aplicații care necesită performanțe ridicate și control precis al mișcării. Modelul BMH1402P16A2A poate atinge o viteză mecanică maximă de 4000 rpm și oferă un cuplu de reținere continuu de 18,5 Nm cu o sursă de alimentare trifazată de 400 V sau 480 V. Puterea nominală de ieșire este de 3500 W, cuplul nominal este de 12,2 Nm, iar viteza nominală este de 3000 rpm. Cuplul maxim de menținere atinge 50,3 Nm, ceea ce oferă rezerve de putere excepționale pentru gestionarea schimbărilor bruște de sarcină. Motorul este compatibil cu unitățile LXM32.D72N4 în gama de tensiune trifazată de 400-480 V. Servomotorul BMH1402P16A2A are un design cu capăt de arbore blocabil, care asigură o transmisie fiabilă a puterii. Arborele cu diametrul de 24 mm și lungimea de 50 mm are o blocare cu lățimea de 40 mm. Clasa de protecție IP54 a motorului oferă o protecție adecvată împotriva prafului și stropirii cu apă, ceea ce îl face ideal pentru aplicații industriale. Rezoluția de feedback a vitezei este de 32768 puncte/rotație, ceea ce permite o poziționare extrem de precisă. Tipul de feedback este SinCos Hiperface cu buclă simplă, care reprezintă o tehnologie modernă de senzori de înaltă precizie. Parametrii tehnici ai motorului includ un cuplu constant de 1,24 Nm/A și o forță contraelectromotoare constantă de 70,7 V/krpm (ambele măsurate la 120 °C), 5 poli ai motorului, inerție a rotorului de 32 kg.cm², rezistență statorică de 0,23 Ohm și inductanță statorică de 2,6 mH (la 20 °C). Constanta de timp electrică a statorului este de 13 ms. Motorul este răcit prin convecție naturală, are o lungime de 192 mm și un colier de centrare cu un diametru de 130 mm și o adâncime de 3,5 mm. Poate fi montat folosind patru găuri, fiecare cu un diametru de 11 mm, situate pe un cerc cu un diametru de 165 mm. Motorul este montat folosind o flanșă care respectă standardele internaționale. Conexiunea electrică este asigurată de conectori rotativi în unghi drept, care facilitează cablarea în diferite poziții de instalare.

Schneider Electric Lexium 32 - BMH1402P16A2A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BMH

Tipul produsului: Servomotor

Viteza mecanică maximă: 4000 rpm

Cuplu de oprire continuu: 18,5 Nm (24 A, 400 V, trifazic pentru LXM32.D72N4) și 18,5 Nm (24 A, 480 V, trifazat)

Cuplu de oprire maxim: 50,3 Nm (pentru LXM32.D72N4 la 24 A, 400 V, trifazat) și 50,3 Nm (pentru LXM32.D72N4 la 24 A, 480 V, trifazat)

Putere nominală de ieșire: 3500 W (pentru LXM32.D72N4 la 24 A, 400 V, trifazat) și 3500 W (pentru LXM32.D72N4 la 24 A, 480 V, trifazat)

Cuplu nominal: 12,2 Nm (pentru LXM32.D72N4 la 24 A, 400 V, trifazat) și 12,2 Nm (pentru LXM32.D72N4 la 24 A, 480 V, trifazat)

Viteza nominală: 3000 rpm (pentru LXM32.D72N4 24 A, 400 V, trifazat) și 3000 rpm (pentru LXM32.D72N4 24 A, 480 V, trifazat)

Compatibilitate produs: LXM32.D72N4 400...480 V trifazat

Capătul arborelui: Blocare

Grad de protecție IP: IP54 implicit

Rezoluție feedback viteză: 32768 puncte/rotație

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Caracteristici suplimentare

Compatibilitate serie: Lexium 32

Tensiune nominală de alimentare: 480 V

Număr de faze de alimentare: Trifazat

Curent de oprire continuu: 16,83 A

Putere continuă: 4,44 W

Curent maxim Irms: 46,22 A (pentru LXM32.D72N4)

Curent continuu maxim: 57,4 A

Al doilea ax: Fără al doilea capăt al arborelui

Diametru arbore: 24 mm

Lungime arbore: 50 mm

Lățime zăvor: 40 mm

Tip de feedback: SinCos Hiperface cu buclă simplă

Dimensiune flanșă motor: 140 mm

Număr de stive motor: 2

Constantă de cuplu: 1,24 N·m/A la 120 °C

Forță contraelectromotoare constantă: 70,7 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Inerție rotor: 32 kg.cm²

Rezistența statorului: 0,23 Ohm la 20 °C

Inductanța statorului: 2,6 mH la 20 °C

Constanta de timp electrică a statorului: 13 ms la 20 °C

Forță radială maximă Fr: 2240 N la 1000 rpm, 1780 N la 2000 rpm, 1550 N la 3000 rpm

Forță axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Lungime: 192 mm

Diametru colier de centrare: 130 mm

Adâncime colier de centrare: 3,5 mm

Număr de orificii de montare: 4

Diametru orificiu de montare: 11 mm

Diametru cerc orificii de montare: 165 mm

Greutate netă: 12 kg

Referință dimensiune: BMH1402P

Număr de faze de rețea: 3

Eroare de precizie unghiulară: 4,8 °

Temperatura cuprului în stare ridicată: 135 °C

Temperatura magnetului în stare ridicată: 100 °C

Temperatura magnetului la temperatura camerei: 20 °C

Inerție: 0,0 kg.cm² pentru frâne, 32,003 kg.cm² pentru motor

Date

Lățime

600 mm

Lungime

270 mm

Înălțime

200 mm

EAN prezentat

3606485207759

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

13,776 kg/bucată

Numar articol

3606485207759
