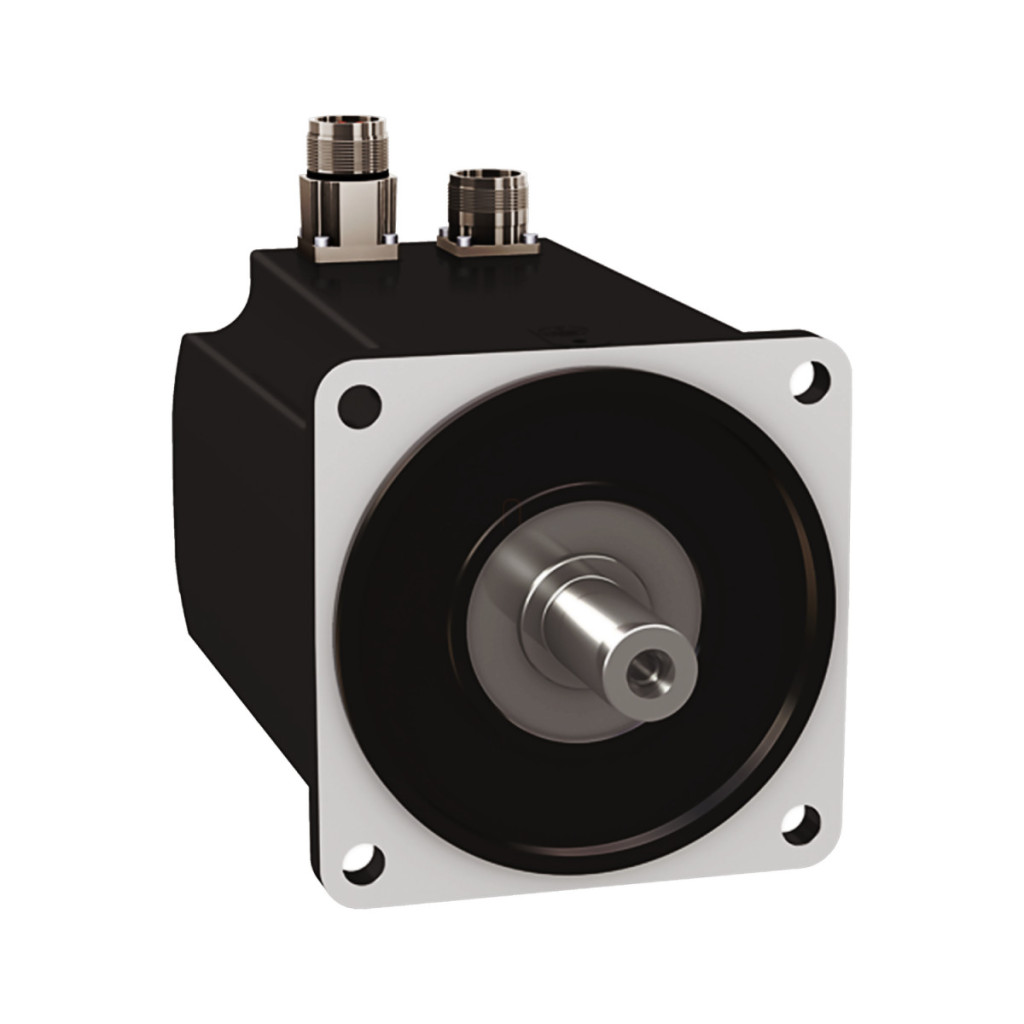

Schneider Electric Lexium 32 - BMH1402P16F1A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP54, cu blocare, pentru 32 de acționări

Lățime: 200 mm

Lungime: 600 mm

Înălțime: 260 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1402P16F1A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP54, cu blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1402P16F1A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP54, cu blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485207728
Price: 7924.99 RON
Availability: InStock

7 924,99 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Schneider Electric BMH1402P16F1A este un servomotor de înaltă calitate din familia de produse Lexium 32, care reprezintă alegerea perfectă pentru aplicații industriale de precizie și sarcini de automatizare. Acest motor de înaltă performanță oferă fiabilitate și performanță remarcabile în medii industriale care necesită un control precis al mișcării, cu un cuplu continuu de 18,5 Nm și o viteză mecanică maximă de 4000 rpm. Servomotorul BMH1402P16F1A a fost optimizat special pentru utilizarea cu unitatea LXM32.D72N4, unde funcționează cu o tensiune de alimentare trifazată de 400-480 V. Motorul oferă o putere nominală de 3500 W și are o viteză nominală de 3000 rpm și un cuplu nominal de 12,2 Nm. Cuplul maxim poate ajunge până la 50,3 Nm, ceea ce îl face ideal pentru sarcini de mișcare dinamică. Gradul de protecție IP54 asigură funcționarea fiabilă a motorului chiar și în prezența prafului sau a stropilor de apă. Servomotorul BMH1402P16F1A are o serie de caracteristici tehnice avansate care asigură performanțe remarcabile. Motorul este echipat cu un codificator SinCos Hiperface de 16 biți (32768 puncte/rotație), care permite o poziționare extrem de precisă. Arborele canelat (diametru 24 mm, lungime 50 mm, lățime canelură 40 mm) asigură o transmisie fiabilă a puterii. Frâna de reținere încorporată oferă un cuplu de reținere de 18 Nm, esențial pentru aplicații verticale și în cazul unei întreruperi de curent. Flanșa standard internațional (140 mm) permite integrarea ușoară în diverse sisteme. Caracteristicile electrice ale motorului BMH1402P16F1A sunt, de asemenea, demne de remarcat: cuplu constant de 1,24 Nm/A la 120 °C, forță contraelectromotoare constantă de 70,7 V/krpm, rezistență statorică de 0,23 Ohm și inductanță statorică de 2,6 mH la 20 °C. Motorul are 5 poli și o inerție a rotorului de 33,5 kg·cm². Este răcit prin convecție naturală, ceea ce simplifică instalarea. Forța radială maximă (Fr) depinde de sarcină: 2240 N la 1000 rpm, 1780 N la 2000 rpm și 1550 N la 3000 rpm, în timp ce forța axială maximă (Fa) este de 0,2 × Fr. Motorul are o lungime de 227 mm și o greutate de 14,3 kg, ceea ce indică o construcție robustă.

Schneider Electric Lexium 32 - BMH1402P16F1A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 4000 rpm

Cuplu de menținere continuu: 18,5 N.m la 24 A, 400 V, trifazic pentru LXM32.D72N4
18,5 N.m la 24 A, 480 V, trifazat

Cuplu staționar maxim: 50,3 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazat
50,3 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazat

Putere nominală de ieșire: 3500 W la LXM32.D72N4, 24 A, 400 V, trifazat
3500 W la LXM32.D72N4, 24 A, 480 V, trifazat

Cuplu nominal: 12,2 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazat
12,2 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazat

Viteza nominală: 3000 rpm pentru LXM32.D72N4 la 24 A, 400 V, trifazat
3000 rpm pentru LXM32.D72N4 la 24 A, 480 V, trifazat

Compatibilitate produs: LXM32.D72N4 400...480 V trifazat

Capătul arborelui: Blocare

Grad de protecție IP: Standard IP54

Rezoluție feedback viteză: 32768 puncte/rotație

Frână de reținere: Încorporată

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori drepți

Caracteristici suplimentare

Compatibilitate gamă: Lexium 32

Tensiune nominală de alimentare: 480 V

Număr de faze de alimentare: Trei faze

Curent staționar continuu: 16,83 A

Putere continuă: 4,44 W

Curent maxim Irms: 46,22 A pentru LXM32.D72N4

Curent continuu maxim: 57,4 A

Al doilea ax: Fără capătul al doilea al arborelui

Diametru arbore: 24 mm

Lungime arbore: 50 mm

Lățime zăvor: 40 mm

Tip feedback: SinCos Hiperface cu o singură rotație

Cuplu de reținere: frână de reținere 18 N.m

Dimensiunea flanșei motorului: 140 mm

Număr de bobine ale motorului: 2

Cuplu constant: 1,24 N.m/A la 120 °C

Forță contraelectromotoare constantă: 70,7 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Inerție rotor: 33,5 kg.cm²

Rezistența statorului: 0,23 Ohm la 20 °C

Inductanța statorului: 2,6 mH la 20 °C

Constanta de timp electrică a statorului: 13 ms la 20 °C

Forță radială maximă Fr: 2240 N la 1000 rpm
1780 N la 2000 rpm
1550 N la 3000 rpm

Forță axială maximă Fa: 0,2 x Fr

Puterea de acționare a frânei: 18 W

Tip de răcire: Convecție naturală

Lungime: 227 mm

Diametru colier de centrare: 130 mm

Adâncimea colierului de centrare: 3,5 mm

Număr de orificii de montare: 4

Diametru orificiu de montare: 11 mm

Circumferința orificiilor de montare: 165 mm

Greutate netă: 14,3 kg

Referință dimensiune: BMH1402P

Număr de faze de alimentare: 3

Eroare de precizie [unghi]: 4,8 °

Temperatura cuprului la cald: 135 °C

Temperatura magnetului la cald: 100 °C

Temperatura magnetului la temperatura camerei: 20 °C

Date

Lățime

200 mm

Lungime

600 mm

Înălțime

260 mm

EAN prezentat

3606485207728

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

14,6 kg/bucată

Numar articol

3606485207728
