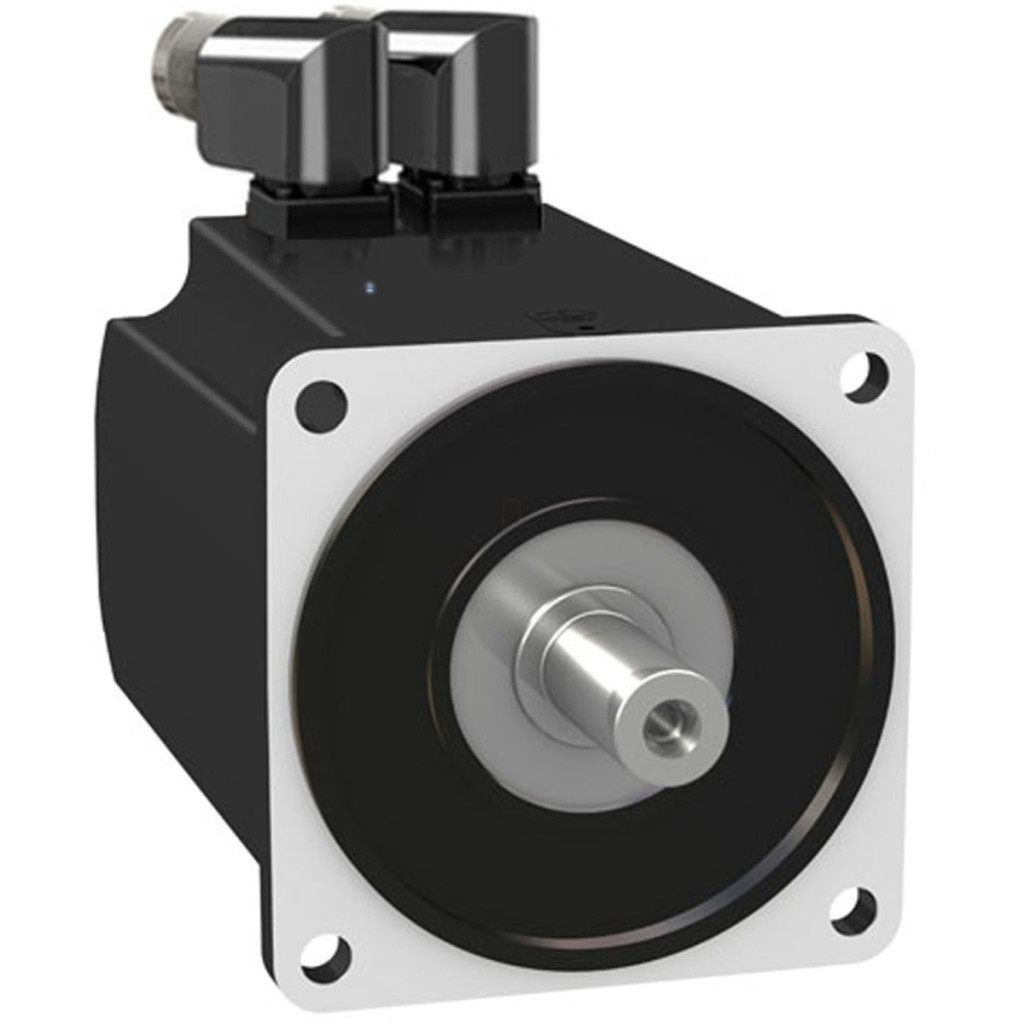

Schneider Electric Lexium 32 - BMH1402P36F2A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP65, cu blocare, pentru 32 de acționări

Lățime: 200 mm

Lungime: 600 mm

Înălțime: 260 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1402P36F2A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP65, cu blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1402P36F2A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP65, cu blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485207810
Price: 8122.32 RON
Availability: InStock

8 122,32 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BMH1402P36F2A este o mașină electrică de poziționare extrem de precisă, dezvoltată pentru familia de acționări Lexium 32, care este deosebit de potrivită pentru sarcini de automatizare industrială. Cu o putere nominală de ieșire de 3500 W, acest servomotor este alegerea perfectă pentru aplicații care necesită un control precis al mișcării și o dinamică rapidă. Modelul BMH1402P36F2A oferă un cuplu de reținere continuu de 18,5 Nm, în timp ce cuplul său de reținere maxim ajunge la 50,3 Nm. Motorul are o viteză mecanică maximă de 4000 rpm și o viteză nominală de 3000 rpm. Caracteristicile sale excelente de cuplu-viteză îl fac alegerea ideală pentru aplicații industriale care necesită poziționare precisă și repetabilitate. Motorul este compatibil cu unitatea Lexium 32 D72N4 pe o sursă de alimentare trifazată de 400-480 V. Motorul este proiectat pentru un curent continuu de 16,83 A și are un consum maxim de curent ridicat, de până la 46,22 A. Servomotorul BMH1402P36F2A are o serie de caracteristici tehnice remarcabile. Rezoluția de feedback a vitezei de 32768 puncte/rotație permite o poziționare extrem de precisă. Motorul are, de asemenea, o frână cu un cuplu de reținere de 18 Nm, asigurând menținerea poziției chiar și în stare staționară. Arborele are un design de blocare cu un diametru de 24 mm și o lungime de 50 mm, iar lățimea blocării este de 40 mm. Flanșa motorului de 140 mm este conformă cu standardele internaționale, ceea ce o face ușor de montat într-o varietate de aplicații. Conexiunea electrică se realizează cu conectori rotativi în unghi drept, ceea ce facilitează instalarea în diverse poziții de montare. Nivelul de protecție al motorului este IP65 ca standard, iar protecția IP67 este disponibilă și cu utilizarea unui kit IP67, asigurând o funcționare fiabilă chiar și în medii umede și prăfuite. Parametrii tehnici demni de menționat includ tipul de feedback SinCos Hiperface cu o singură rotație, cuplul constant de 1,24 Nm/A și valoarea constantă de 70,7 V/krpm back-EMF la 120 °C. Motorul are 5 poli, iar inerția rotorului este de 33,5 kg·cm². Rezistența statorului este de 0,23 Ohm, inductanța este de 2,6 mH, iar constanta de timp electrică este de 13 ms la 20 °C. Forța radială maximă depinde de viteză: 2240 N la 1000 rpm, 1780 N la 2000 rpm și 1550 N la 3000 rpm. Motorul este răcit prin convecție naturală, are o lungime totală de 227 mm și un colier de centrare cu un diametru de 130 mm și o adâncime de 3,5 mm. Este montat folosind patru orificii cu diametrul de 11 mm dispuse în cerc cu un diametru de 165 mm. Greutatea netă a motorului este de 14,3 kg.

Schneider Electric Lexium 32 - BMH1402P36F2A - Servomotor BMH, 140 mm, max. 3800 W, max. 4000 rpm, 16,8 Nm, IP65, cu blocare, pentru 32 de acționări Date tehnice

Date generale

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 4000 rpm

Cuplu continuu: 18,5 Nm pentru LXM32.D72N4 24 A, 400 V, trifazat

Cuplu continuu: 18,5 Nm pentru LXM32.D72N4 la 24 A, 480 V, trifazat

Cuplu maxim: 50,3 Nm pentru LXM32.D72N4 la 24 A, 400 V, trifazat

Cuplu maxim: 50,3 Nm pentru LXM32.D72N4 la 24 A, 480 V, trifazat

Caracteristici de performanță

Putere nominală de ieșire: 3500 W pentru LXM32.D72N4 24 A, 400 V, trifazat

Putere nominală de ieșire: 3500 W pentru LXM32.D72N4 la 24 A, 480 V, trifazat

Cuplu nominal: 12,2 Nm pentru LXM32.D72N4 la 24 A, 400 V, trifazat

Cuplu nominal: 12,2 Nm pentru LXM32.D72N4 la 24 A, 480 V, trifazat

Viteza nominală: 3000 rpm pentru LXM32.D72N4 24 A, 400 V, trifazat

Viteza nominală: 3000 rpm pentru LXM32.D72N4 24 A, 480 V, trifazat

Compatibilitate și caracteristici mecanice

Compatibilitate produs: LXM32.D72N4 400...480 V trifazat

Capătul arborelui: Blocabil

Grad de protecție IP: Standard IP65

Grad de protecție IP: IP67 cu kit IP67

Rezoluție feedback viteză: 32768 puncte/rotație

Frână de reținere: Da

Suport de montare: Flanșă conform standardului internațional

Conexiune electrică: Conectori rotativi în unghi drept

Caracteristici electrice

Compatibilitate serie: Lexium 32

Tensiune nominală de alimentare: 480 V

Număr de faze de rețea: Trifazic

Curent continuu de repaus: 16,83 A

Putere continuă: 4,44 W

Curent maxim: 46,22 A pentru LXM32.D72N4

Curent continuu maxim: 57,4 A

Date mecanice

Al doilea ax: Fără capăt al doilea al arborelui

Diametru arbore: 24 mm

Lungime arbore: 50 mm

Lățime zăvor: 40 mm

Tip de feedback: SinCos Hiperface cu o singură rotație

Cuplu de reținere: frână de reținere 18 N·m

Dimensiune flanșă motor: 140 mm

Număr de înfășurări motor: 2

Caracteristici electrice ale motorului

Constanta de cuplu: 1,24 N·m/A la 120 °C

Constanta EMF inversă: 70,7 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Inerție rotor: 33,5 kg·cm²

Rezistență stator: 0,23 Ohm la 20 °C

Inductanța statorului: 2,6 mH la 20 °C

Constanta de timp electrică a statorului: 13 ms la 20 °C

Capacitate de încărcare mecanică

Forță radială maximă Fr: 2240 N la 1000 rpm

Forță radială maximă Fr: 1780 N la 2000 rpm

Forța radială maximă Fr: 1550 N la 3000 rpm

Forța axială maximă Fa: 0,2 × Fr

Alte caracteristici

Puterea de acționare a frânei: 18 W

Tip de răcire: Convecție naturală

Lungime: 227 mm

Diametru colier de centrare: 130 mm

Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametru orificiu de montare: 11 mm Diametru cerc orificii de montare: 165 mm Greutate netă: 14,3 kg

Referință dimensiune: BMH1402P

Date privind temperatura:

Temperatura cuprului (fierbinte): 135 °C

Temperatura magnetului (fierbinte): 100 °C

Temperatura camerei magnetului: 20 °C

Inerție: 1,5 kg·cm² pentru frână

Inerție: 32,003 kg·cm² pentru motor

Date

Lățime

200 mm

Lungime

600 mm

Înălțime

260 mm

EAN prezentat

3606485207810

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

14,6 kg/bucată

Numar articol

3606485207810
