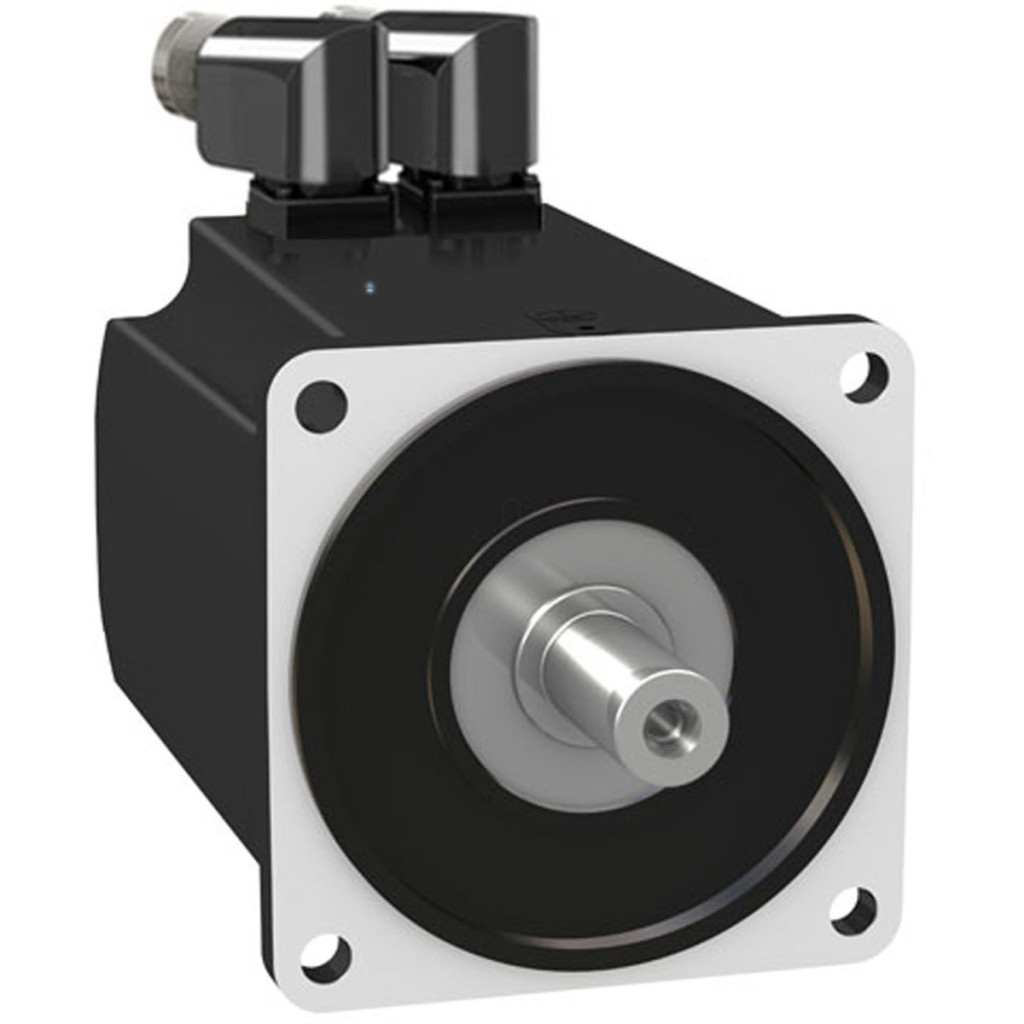

Servomotorul Schneider Electric Lexium seria 32 BMH1403P37A2A este o soluție de acționare de înaltă performanță concepută pentru aplicații industriale, fiind alegerea perfectă pentru sarcini de mișcare de precizie. Acest model face parte din familia de servomotoare BMH extrem de fiabile de la Schneider Electric, care a fost optimizată special pentru utilizarea cu acționările Lexium 32. Modelul BMH1403P37A2A oferă un cuplu continuu de 24 Nm, iar viteza mecanică maximă ajunge la 4000 rpm. Cuplul său maxim este de 71,8 Nm, oferind capacități excelente de accelerare și frânare în aplicații dinamice. Motorul are o putere nominală de 4700 W și o viteză nominală de 3000 rpm, ceea ce îl face alegerea ideală pentru medii industriale în care sunt necesare performanțe ridicate și precizie. Motorul funcționează cu o tensiune de alimentare trifazată de 400 V sau 480 V și este complet compatibil cu unitatea LXM32.D72N4. Servomotorul BMH1403P37A2A oferă o precizie de poziționare remarcabilă datorită feedback-ului SinCos Hiperface multiturn de înaltă rezoluție încorporat. Rezoluția feedback-ului de viteză de 32768 puncte/rotație x 4096 rotații permite o poziționare și un control al vitezei extrem de precise. Motorul are un capăt de arbore blocat, un diametru al arborelui de 24 mm, o lungime a arborelui de 50 mm și o lățime de blocare de 40 mm. Motorul nu are frână de reținere sau un al doilea capăt al arborelui. BMH1403P37A2A are protecție de bază IP65, care oferă un nivel ridicat de protecție împotriva prafului și umezelii în versiunea standard. Cu kitul IP67 disponibil opțional, nivelul de protecție poate fi crescut și mai mult, astfel încât motorul să poată funcționa în mod fiabil chiar și în medii mai dure. Conectorii rotativi în unghi drept facilitează instalarea în diverse poziții de montare. Parametrii tehnici suplimentari ai motorului includ o constantă de cuplu de 1,3 N.m/A la 120 °C, o constantă de forță contraelectromotoare de 85,9 V/krpm, 5 poli ai motorului, Inerția rotorului este de 47,5 kg.cm², rezistența statorului este de 0,22 Ohm, iar inductanța statorului este de 2,165 mH la 20 °C. Lungimea totală a motorului răcit natural prin convecție este de 232 mm, diametrul colierului de centrare este de 130 mm, diametrul orificiilor de montare este de 165 mm, iar greutatea netă a motorului este de 16 kg. Servomotorul BMH1403P37A2A este o alegere excelentă pentru aplicații care necesită control de precizie în automatizare, tehnologia ambalării, manipularea materialelor și alte domenii industriale.
Schneider Electric Lexium 32 - BMH1403P37A2A - Servomotor BMH, 140 mm, max. 4500 W, max. 4000 rpm, 24 Nm, IP65, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 4000 rpm
Cuplu de reținere continuu: 24 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazic
Cuplu de reținere maxim: 71,8 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazat
Putere nominală de ieșire: 4700 W pentru LXM32.D72N4 la 24 A, 400 V, trifazat
Cuplu nominal: 13,92 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazat
Viteza nominală: 3000 rpm pentru LXM32.D72N4 la 24 A, 400 V, trifazat
Compatibilitate produs: LXM32.D72N4 400...480 V, trifazat
Capătul arborelui: Blocat
Grad de protecție IP: standard IP65, IP67 cu kit IP67
Rezoluție feedback viteză: 32768 puncte/rotație x 4096 rotații
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Informații suplimentare
Compatibilitate serie: Lexium 32
Tensiune nominală de alimentare: 480 V
Număr de faze: Trei faze
Curent continuu de repaus: 18 A
Putere continuă: 4,8 W
Curent maxim Irms: 57,66 A pentru LXM32.D72N4
Curent continuu maxim: 62,3 A
Al doilea arbore: Fără capăt al doilea arbore
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Lățime blocare: 40 mm Tip feedback: Multiturn SinCos Hiperface Dimensiune flanșă motor: 140 mm Număr de înfășurări motor: 3 Cuplu constant: 1,3 N.m/A la 120 °C Constanta forței contraelectromotoare: 85,9 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Inerție rotor: 47,5 kg.cm² Rezistență stator: 0,22 Ohm la 20 °C Inductanță stator: 2,165 mH la 20 °C Constantă de timp electrică stator: 13,6 ms la 20 °C
Forță radială maximă Fr: 2420 N la 1000 rpm, 1920 N la 2000 rpm, 1680 N la 3000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală Lungime: 232 mm Diametru colier de centrare: 130 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 11 mm Diametrul cercului orificiilor de montare: 165 mm Greutate netă: 16 kg Referință dimensiune: BMH1403P Eroare de precizie unghiulară: 4,8° Temperatura cuprului (fierbinte): 135 °C BMH1403P Eroare de precizie unghiulară: 4,8° Temperatura cuprului (la cald): 135°C Temperatura magnetului (la cald): 100°C Temperatura magnetului (la temperatura camerei): 20°C
